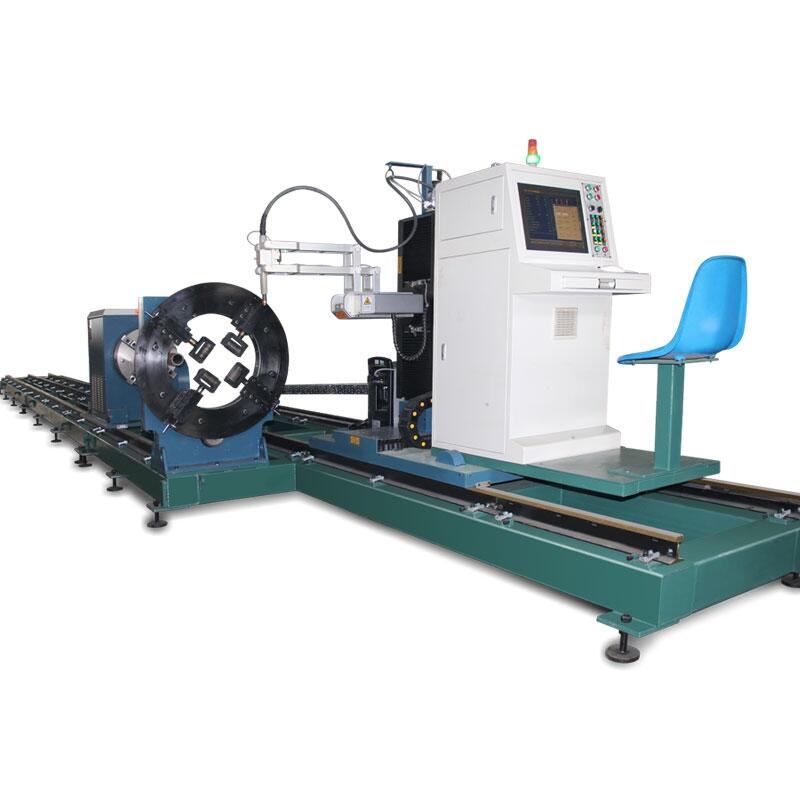

| KR-XF8 數控方管相貫線切割機 數控軸介紹 |
 |
價格：456000 元(人民幣) | 產地：山東 |
| 最少起訂量：1臺 | 發貨地：德州 | |
| 上架時間：2021-05-10 08:55:24 | 瀏覽量：1055 | |
山東凱斯銳智能裝備有限公司
 |
||
| 經營模式：生產加工 | 公司類型：個體工商戶 | |
| 所屬行業：自動切割設備 | 主要客戶：鋼結構，航洋工程，壓力容器，游樂設施，石油化工 | |
 在線咨詢  |
||
| 聯系人:李 (先生) | 手機:18653455325 |
電話: |
傳真: |
| 郵箱:497791256@qq.com | 地址:山東德州市寧津縣寧津開發區 |
|
KR-XF8 數控方管相貫線切割機 數控軸介紹 數控方管相貫線切割機數控軸分別為A、B、Z、U、X、C、Y1、Y2軸，如果切割異型管件時需要用到B、C、U、Z、Y1、Y2這六個數控軸，完成管件沿直線方向的定位及切割；Y 1軸為主卡盤旋轉軸、Y2軸為副卡盤旋轉軸，使管件在切割過程中進行旋轉；Z軸為割炬上升下降軸，用于切割在Y方向的坡口; B 軸為割炬軸向擺動軸，用于管件在X方向上的坡口。數控軸在KASRY系統軟件的控制下，協調完成管件復雜曲線的切割。切割機床還配有若干個輔助支撐，當切割管件較長時，管件在遠離卡盤的一端會有所下垂，輔助支撐能夠支撐管件，保證切割管件相對水平，旋轉時始終是繞著管件中心旋轉。在具備了上述機床條件后，工裝在異型管切割中起著至關重要的作用。工裝可分為兩部分，一部分為機床廠家標配工裝（如：四爪卡盤，可完成圓管、矩形管、方等）；另外一部分為客戶自制工裝（如：四爪卡盤, 可完成角鋼、槽鋼、異型管等等）？ūP工裝的作用是使卡盤的卡爪能夠夾住異型管從而帶動管件的旋轉；輔助支撐工裝的作用是支撐異型管并保證異型管能夠連續的繞卡盤中心也是管件中心線進行旋轉？ūP工裝和輔助支撐工裝可以采用一樣的結構思路，即將異型管轉換成圓管后使其旋轉。工裝結構雖然看似簡單，但其裝夾異型管的效率將直接影響鋼管相貫線切割機的整體效率，巧妙的工裝設計能夠大幅的提高切割加工速度。
|
