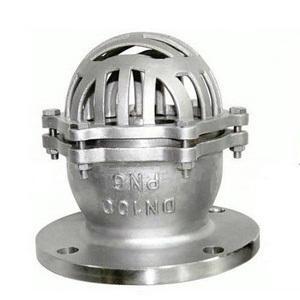

H42X升降式底閥概述：
H42X升降式底閥安裝在水泵吸水管路的底端，能自動阻止流體倒流。 底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水品和加強筋,起到了不易堵塞,主要應用在抽水的管路上.水道和支承的作用.口徑有單瓣,雙瓣,多瓣型.有法蘭連接和螺紋連接.
結構與原理
底閥由閥估,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用.
性能規范
|
型號
|
公稱壓力
|
試驗壓力
|
工作溫度℃
|
適用介質
|
|
強度（水）MPa
|
密封（水）MPa
|
|
H42X-2.5
|
0.25
|
0.4
|
0.25
|
≤50
|
水
|
H42X升降式底閥主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋、閥瓣
|
灰鑄鐵
|
|
密封圈
|
橡膠
|
|
墊片
|
石棉板
|
外形尺寸和連接尺寸
|
型號
|
公稱通徑DN（mm）
|
尺寸
|
重量
|
|
D
|
D1
|
D2
|
b-f
|
Z-Φd
|
D0
|
h0
|
H
|
|
H42X-2.5
|
50
|
140
|
110
|
90
|
16-3
|
4-14
|
135
|
17
|
142
|
4
|
|
65
|
160
|
130
|
110
|
16-3
|
4-14
|
168
|
25
|
180
|
6.5
|
|
80
|
185
|
150
|
125
|
18-3
|
4-18
|
198
|
32
|
197
|
8.5
|
|
100
|
205
|
170
|
145
|
18-3
|
4-18
|
247
|
40
|
230
|
143.5
|
|
125
|
235
|
2500
|
175
|
20-3
|
8-18
|
272
|
43
|
270
|
18
|
|
150
|
260
|
225
|
200
|
20-3
|
8-18
|
315
|
38
|
297
|
24
|
|
200
|
315
|
280
|
255
|
22-3
|
8-18
|
405
|
65
|
382
|
38
|
|
250
|
370
|
335
|
310
|
24-3
|
12-18
|
465
|
84
|
460
|
64
|
|
300
|
435
|
395
|
262
|
24-4
|
12-23
|
510
|
90
|
530
|
98
|
