一、核心原理：電磁鐵吸合

交流接觸器的本質是一個用電控制的開關。其核心是一個電磁系統：

1. 線圈：這是控制回路的核心。當線圈兩端加上額定的交流電壓（如AC 220V或AC 380V）時，線圈會產生交變磁場。

2. 鐵芯：包括靜止的鐵芯和可動的銜鐵。交變磁場吸引銜鐵，使其向靜鐵芯運動。

3. 主觸點：銜鐵的運動通過機械連接帶動主觸點動作。主觸點通常有3對，用于接通或斷開主電路（即大電流的電機、加熱器等負載電路）。

   • 線圈未通電：主觸點在彈簧的作用下處于斷開狀態。

   • 線圈通電：銜鐵被吸合，主觸點閉合，主電路接通。

簡單總結：給線圈通交流電 → 電磁鐵產生吸力 → 帶動觸點動作 → 控制主電路通斷。

二、交流控制接線詳解

我們以一個最常見的控制場景為例：用一個按鈕控制三相電機的啟動和停止。

所需元件：

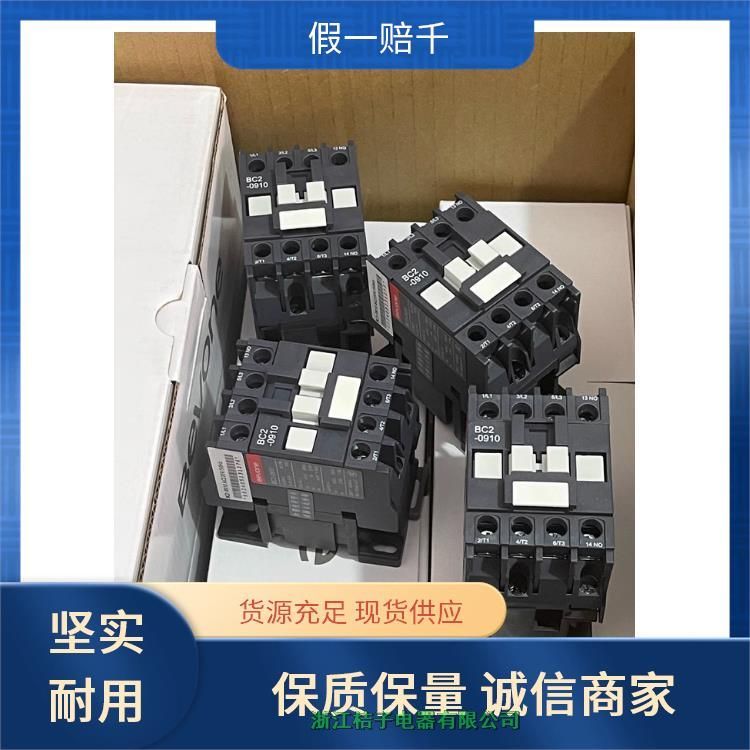

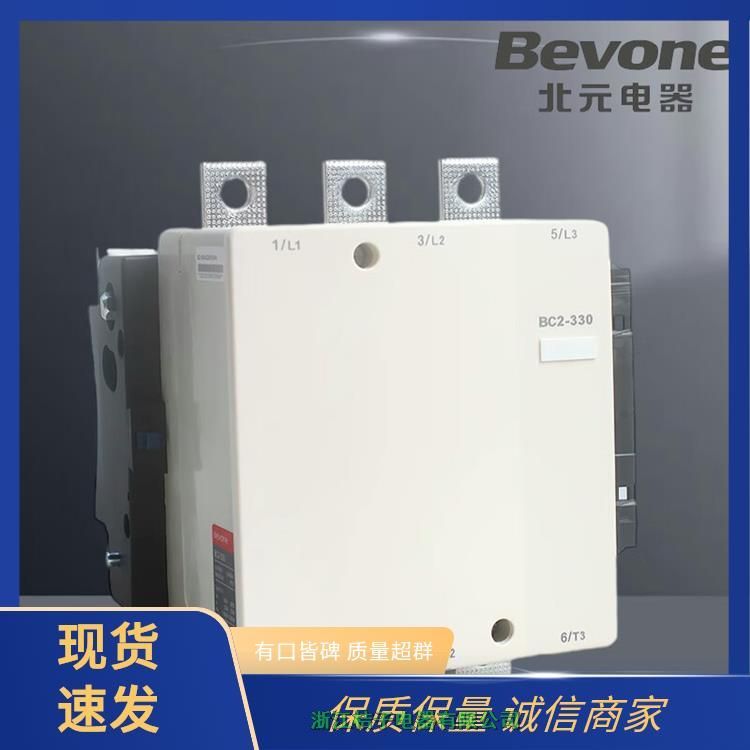

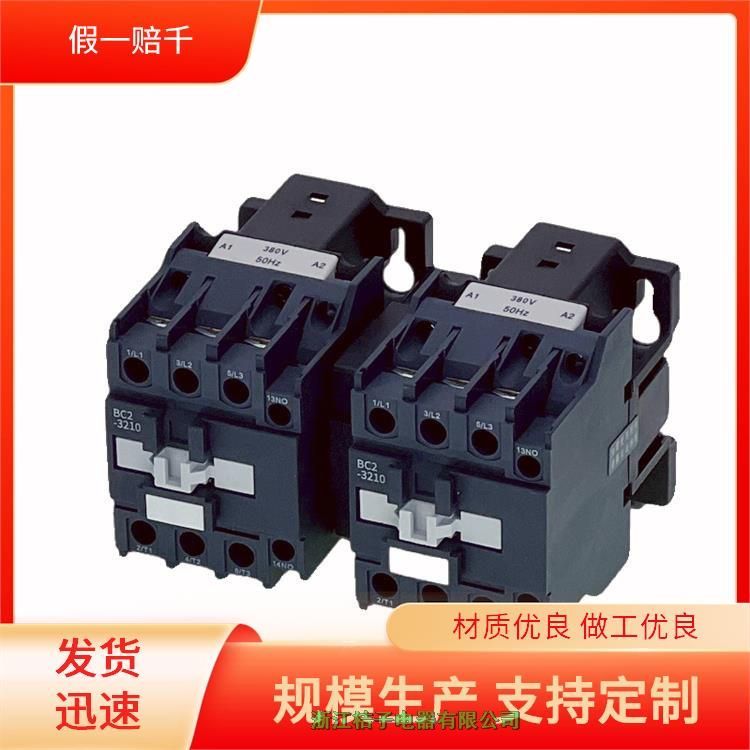

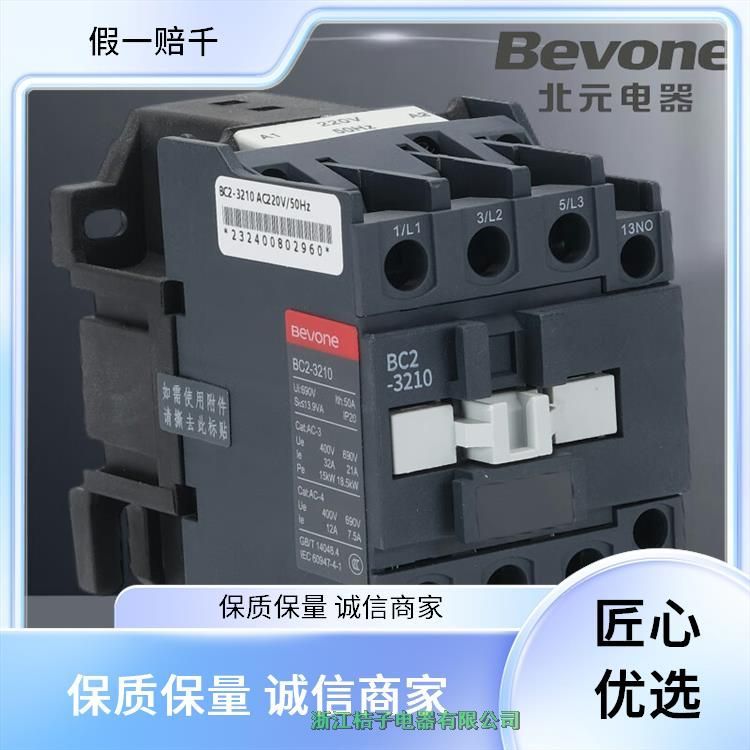

1. BC2系列交流接觸器：一個（例如型號 BC2-0910，表示9A電流，線圈電壓可選）。

2. 熱過載繼電器：一個（通常插接在接觸器下方，保護電機不過載）。

3. 熔斷器或小型斷路器：用于短路保護。

4. 啟動按鈕：常開觸點（按下接通，松開斷開）。

5. 停止按鈕：常閉觸點（按下斷開，松開接通）。

6. 電源：三相（L1, L2, L3）和零線（N）。

接線圖與步驟：

控制回路可以分為兩部分：主電路和控制電路。

1. 主電路接線（大電流通路）

• 從電源端引三相電 L1, L2, L3，經過斷路器（QF1），連接到接觸器（KM）的上端三個主觸點 L1, L2, L3。

• 從接觸器（KM）的下端三個主觸點 T1, T2, T3 引出，連接到熱繼電器（FR）的輸入端。

• 從熱繼電器（FR）的輸出端引出，連接到三相電機（M）。

2. 控制電路接線（小電流邏輯控制）
控制電路使用其中一相電（如L1）和零線（N）作為控制電源。我們假設線圈電壓是AC 220V。

• 第一步：給線圈供電

  • 從L1引出一根線，先經過停止按鈕（SB1，常閉）。

  • 然后這根線同時連接到啟動按鈕（SB2，常開） 的一端，以及接觸器的輔助常開觸點（KM，標識為NO或13-14） 的一端。

  • 從啟動按鈕（SB2）的另一端和輔助常開觸點（KM）的另一端，共同連接到接觸器線圈（A1或A2） 的一個端子。

  • 線圈的另一個端子連接到熱繼電器（FR）的常閉觸點的一端。

  • 熱繼電器常閉觸點的另一端連接到零線（N）。

這就是最經典的自鎖（自保持）控制電路。

工作過程：

1. 初始狀態：接觸器線圈不通電，主觸點斷開，電機不轉。

2. 啟動：按下啟動按鈕SB2。

   • 控制電路接通：L1 → 停止按鈕SB1 → 啟動按鈕SB2 → 線圈KM → 熱繼電器FR → N。

   • 線圈KM得電，銜鐵吸合。

   • 主觸點閉合，電機得電開始運行。

   • 同時，與啟動按鈕并聯的輔助常開觸點KM（13-14）也閉合了。

3. 自鎖（保持）：松開啟動按鈕SB2后，雖然SB2斷開了，但電流可以通過已經閉合的輔助常開觸點KM 繼續為線圈供電。這樣，線圈就保持了得電狀態，電機持續運行。這就是“自鎖”。

4. 停止：按下停止按鈕SB1（常閉）。

   • 控制電路被切斷，線圈KM失電。

   • 銜鐵在彈簧作用下復位。

   • 主觸點斷開，電機斷電停止。

   • 輔助常開觸點KM也斷開，為下一次啟動做準備。

5. 過載保護：如果電機過載，熱繼電器FR內部的雙金屬片彎曲，會推動其常閉觸點斷開，從而切斷控制回路，接觸器失電，電機停轉，實現保護。

三、關鍵注意事項

1. 線圈電壓：這是交流控制的核心！必須確認接觸器線圈的工作電壓。常見的的有AC 24V, 36V, 110V, 220V, 380V等。接線前務必核對，接錯電壓會立即燒毀線圈或導致接觸器不動作。

2. 主觸點電流等級：選擇BC2接觸器時，其額定電流（如9A, 12A, 18A等）必須大于負載（如電機）的額定電流，并留有一定余量。

3. 安全操作：

   • 在進行任何接線或維修前，必須切斷總電源，并驗電確認無電。

   • 確保所有接線牢固，避免虛接導致發熱或打火。

4. 輔助觸點：BC2接觸器本體通常自帶一組常開（NO）和一組常閉（NC）輔助觸點。如果控制邏輯需要更多觸點，可以在接觸器上方添加輔助觸點模塊進行擴展。

5. 噪音問題：交流接觸器在吸合時可能會有輕微的“嗡嗡”聲，這是正常的。但如果噪音過大，可能是：

   • 鐵芯極面有臟污或油污。

   • 短路環斷裂（這是消除交流電過零時吸力脈動的重要部件）。

   • 電源電壓過低。

總結

BC2系列交流接觸器的交流控制，就是通過一個由按鈕、繼電器觸點等組成的交流控制回路，來安全、方便地控制接觸器線圈的得電與失電，進而遠程或自動地控制主電路大功率設備的運行。掌握其原理和經典的“啟-保-停”電路，是理解電氣自動化的基礎。
