原位硅油真空凍干機一平方LGJ-100F編程工藝 |
聯系人:路先生 () | 手機:17752520613 |
電話: |
傳真: |
郵箱:494099934@qq.com | 地址:鄭州市惠濟區新城路24號 |

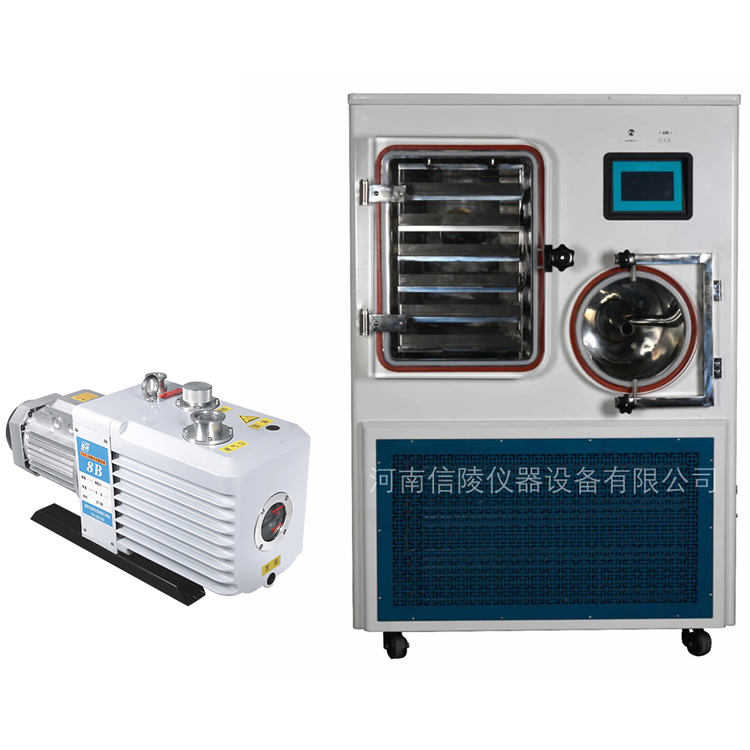

原位硅油真空凍干機一平方LGJ-100F編程工藝詳細介紹: LGJ-100F硅油加熱中試原位真空凍干機(1m?),適配中試階段“小批量制備(單次凍干量5-20kg)、工藝驗證、參數放大"的核心需求。在材料領域,該設備憑借“原位凍干無轉移、硅油準確控溫、中試產能適配"的特點,成為納米材料、電子化學品、特種陶瓷等“熱敏、易團聚、高純度要求"材料的關鍵制備設備。材料形態多樣(懸浮液、膏狀、凝膠、塊狀),且不同材料的凍干需求差異大(如納米粉體需快速預凍,陶瓷前驅體需長時間保溫),該設備的編程功能可靈活適配:多模式凍干曲線:支持“多步預凍(如-10℃→-40℃→-20℃)、多階段升溫(如-40℃→-20℃→0℃→30℃)、長時間保溫(如解析階段30℃保溫12小時)",可滿足:凝膠材料(如氣凝膠前驅體):需緩慢降溫避免開裂,設定0.5℃/min的預凍速率;高含水量膏狀材料(如鋰電池正極漿料):需延長升華時間,設定0.2℃/h的升溫速率,確保內部水分全部移除;百組配方存儲:可存儲100+組不同材料的凍干配方(如“量子點配方"“陶瓷粉配方"“光刻膠配方"),切換生產時僅需調用參數,無需重復調試,適配中試階段“多品類、小批量"的研發需求。
原位硅油真空凍干機一平方LGJ-100F編程工藝配置特點與功能說明: 采用液晶觸摸屏操作面板,可通過觸屏實現制冷機與真空泵的啟停、凍干工藝配方的編輯,并實時顯示凍干曲線、樣品溫度、冷阱溫度、真空度、運行時間等數據。 配備7英寸液晶工業嵌入式觸摸屏及SH-HPSC-II模塊化控制器,控制精度高,性能穩定可靠。 壓蓋機型可選手動或自動壓塞功能,真空環境下對西林瓶溶液封裝,避免二次污染。 采用法國泰康進口壓縮機,搭配環保制冷劑,制冷效率高、節能、壽命長且運行噪音低。 在升華階段可精確控制樣品升溫速率,有效提升升華效率。 智能數據記錄功能實時記錄并顯示冷阱溫度曲線、樣品溫度曲線、真空度曲線等,并可存儲上百組工藝配方,方便查閱歷史數據與曲線。 設備具備終點提示功能,程序完成后可提醒用戶,也可按需繼續凍干。 標配冷阱溫度為-80℃,采用兩臺進口壓縮機及雙機復疊制冷技術,滿足低共晶點物料需求。 工業級PLC控制系統支持百組工藝配方存儲,單程序可設50段梯度控溫,并具備區段跳轉功能,增強實驗靈活性。 具備工藝區段跳轉功能,可根據實際需求快速切換區段,提升工藝調整靈活性。 控制系統可保存上百組配方,可自由編程與存儲凍干工藝配方,每組含50個控溫區段,提高工藝優化效率。 具備預凍功能,冷阱可替代低溫冰箱,捕冰均勻且能力強。 數據可通過USB導出,便于在電腦上瀏覽、打印及進一步分析,支持工藝優化與效果驗證。 凍干曲線優化控制技術可在升華與解析干燥階段準確控制升溫速率。 支持用戶等級與密碼設置,實現分權管理。 隔板內置低粘度硅油介質,支持加熱與制冷雙向控溫,升華過程中隔板溫度可靈活升降,便于工藝探索。 硅油加熱控溫系統可根據物料特性自由編程復雜凍干曲線,支持多步預凍、多階段升溫及長時間保溫等模式。 主要配置包括:原位方倉主機1臺、國產真空泵1臺、不銹鋼物料盤6塊、真空連接管道1套、泵油1壺。 支持自動控制,可提前編輯工藝,一鍵啟動后自動完成預凍、真空泵開啟、升華等流程,減少人工干預。 整機啟動保護機制確保所有安全條件滿足后才可運行。 方倉原位真空冷凍干燥機實現物料預凍與干燥原位完成,操作簡便,干燥效果佳。 標配樣品溫度探頭,實時測量并顯示樣品溫度,為掌握凍干狀態提供準確參考。 實時報警顯示與歷史報警查詢功能便于故障診斷與維護。 高壓壓力保護系統在排氣壓力超時自動切斷制冷機運行,防止意外發生。 配備放水/放氣閥門,關機前可充氣排出升華水或充入惰性氣體保護樣品。 標配國產真空泵,國際通用接口可適配進口真空泵。
LGJ-100F硅油加熱中試原位真空凍干機(1m?)技術指標: 制冷系統:2臺法國原裝泰康全封閉壓縮機 冷阱溫度:≤-80℃(空載) 捕水能力:≥15Kg/24h 凍干面積:1m? 物料盤尺寸:360mm×480mm 物料盤數量:6塊 可裝樣品:10L(以厚度10mm計,增加厚度可增加裝入量) 隔板層數:6+1層,最上一層是溫度補償層 隔板尺寸:360mm×480mm 隔板溫度范圍:-50℃-+70℃(空載) 升/降溫速率:可控 隔板溫差:±1℃(平衡時) 隔板間距:70mm 除霜方式:電加熱化霜 真空泵抽氣速率:15L/S 極限真空度:≤1Pa 冷阱降溫速率:+20℃降到-40℃/30分鐘內 冷阱制冷:冷凍機直接制冷 板層降溫速率:+20℃降到-40℃/60分鐘內 板層升溫速率:-40℃升到+20℃/60分鐘內 凍干箱抽空速率:大氣壓→10Pa≤30分鐘 箱門材質:亞克力 冷阱材質:304不銹鋼 板層面板材料:304不銹鋼 電壓:220V 功率:6.5KW 外形尺寸:1020×780×1700mm 重量:550kg 冷卻方式:風冷 質保期:主機免費質保一年
原位真空凍干機干燥流程三階段:凍干主體流程(硅油控溫+編程自動執行) 階段1:原位預凍——凍結懸浮液,鎖定顆粒形態 自動降溫:PLC系統指令硅油加熱隔板啟動制冷,硅油溫度以2℃/min的速率從室溫降至-45℃,通過熱傳導使淺盤中的懸浮液逐步凍結(約30分鐘全部?jī)鼋Y(jié)成固態,無液態水殘留); 恒溫保冷:保持-45℃恒溫2小時,確保冰晶充分形成且顆粒被均勻包裹,避免后續升華時顆粒團聚。 階段2:原位升華干燥——冰晶升華,移除自由水 抽真空:預凍結束后,自動啟動真空泵,將腔體內真空度抽至5-10Pa(低氣壓環境使冰晶在-45℃下直接升華),冷阱保持-60℃,吸附升華產生的水蒸氣(凝結成霜); 硅油控溫升華:硅油溫度以0.5℃/h的速率從-45℃升至0℃,緩慢向物料傳遞升華潛熱(避免局部過熱導致冰晶融化),懸浮液中的冰晶逐步升華為水蒸氣,通過真空管道被冷阱捕集; 過程監控:實時觀察“物料溫度曲線"(需始終低于TiO?懸浮液的低共晶點-35℃),若物料溫度異常升高(如超過-30℃),系統自動降低硅油升溫速率(如從0.5℃/h降至0.3℃/h),確保凍干安全; 終點判斷:當物料溫度升至與硅油溫度接近(溫差≤2℃)、真空度穩定在5Pa以下時,升華干燥結束(此時約90%的自由水已移除)。 階段3:原位解析干燥——移除結合水,降低殘留水分 升溫保壓:硅油溫度以1℃/h的速率從0℃升至35℃,保持真空度≤5Pa,通過較高溫度使顆粒表面的結合水脫離(如羥基吸附水),繼續被冷阱捕集。 |
