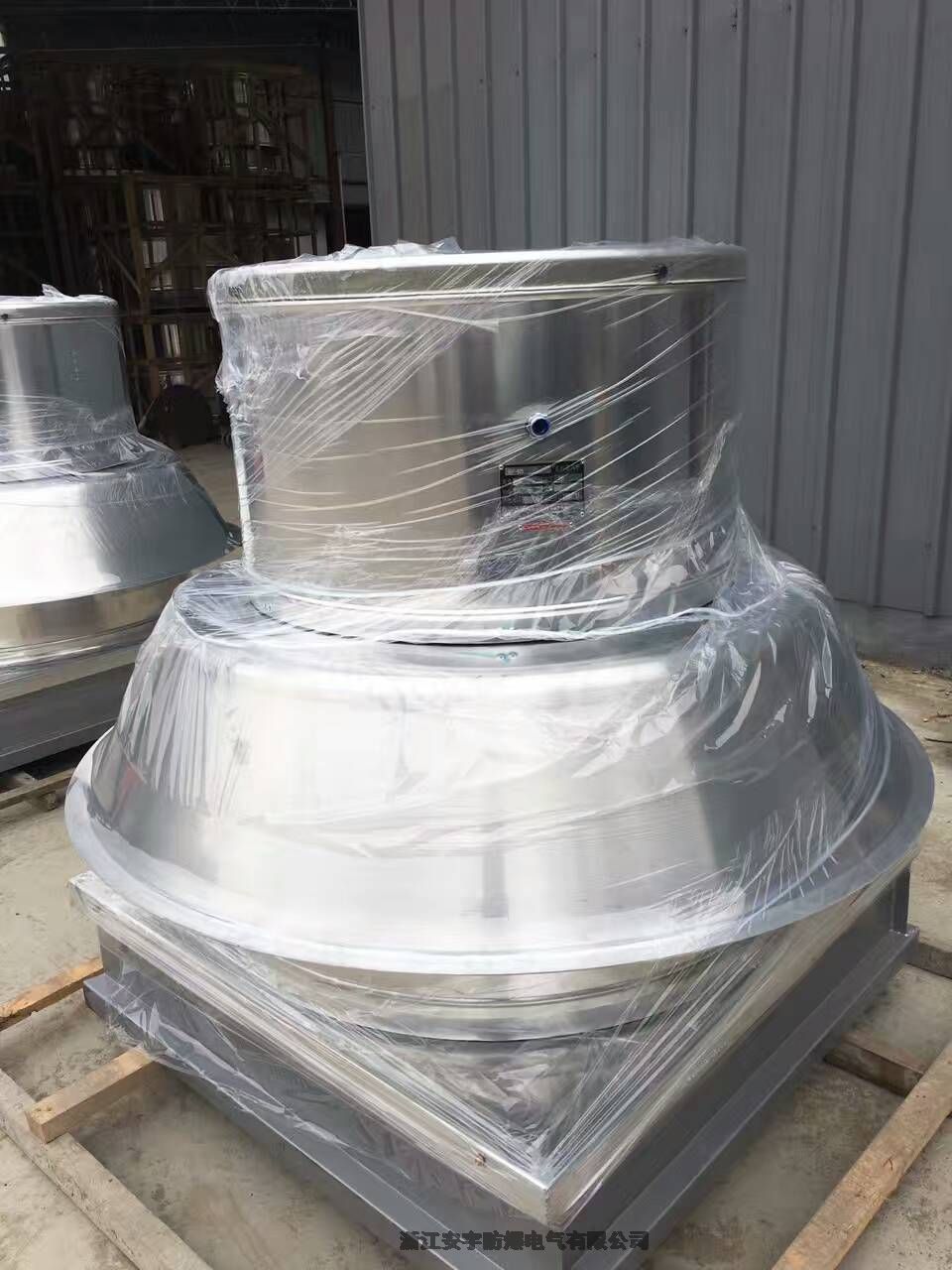

RTC系列離心式屋頂排風機

特點：全鋁制外殼，防腐蝕，重量輕，噪聲低、高效率、外形美觀、運轉平穩。
用途：大型工廠的屋頂送排風及消防高溫排煙等。
規格：
風機直徑：Φ300~1000mm，
風量：1335~55215m?/h，
風壓：30~650Pa

本系列風機葉輪、電機機號按葉輪直徑分有300、425、500、575、675、750、900、1000，共8種規格，風量自1275m3/h至55215m3/h，靜壓達650Pa。

風機由葉輪、電機、機殼、風帽、集流器、固定支架、傳動裝置、風閥等部件組成。

產品特色

1、風機葉輪：引進先進技術經過優化設計的高、低壓鋁合金葉輪，該葉輪的前盤、后盤、葉片經沖壓下料、模壓成型等多道工序加工，結構緊湊且具有風量大、噪聲低、高效率等特點。

2、風機配套電機：用防護等級IP54、絕緣等級F級電機，如配絕緣等級為H級，產品可在300℃/45min高溫環境下連續運行；另也可配防爆電機、雙速電機和變頻電機。

3、機殼：本風機整體結構強度按50m/s極端室外風速的條件進行設計。風機采用鋁合金材質，經拉伸、卷邊等加工，在保障風機足夠強度的前提下，提高了風機外形的美觀，減輕了風機的自重，降低了對屋頂基礎的強度要求，且抗風能力較好。

4、風帽：采用鋁合金制造，整體拉伸成型，并經卷邊處理。技術，重量輕，強度高，風阻小。

5、集流器：采用優質鋁合金制造，一次成形工藝，使葉輪導流口與進風口充分吻合，有效控制氣流組織，符合流體力學的雙曲線型進風口，大大降低入口噪聲，提高風機效率。

6、固定支架：數控下料、成型，多工位數控沖床加工固定孔，安裝方便。

7、傳動裝置：本系列風機采用皮帶傳動、直聯兩種形式。

8、風閥：采用重力自動關閉式或電動驅動啟閉式。重力自動關閉式風閥框架材質為熱鍍鋅板，百葉材質為鋁合金；電動驅動啟閉式風閥葉片采用鋁合金保溫型百葉制造，防結露，防氣流倒灌，尤其適合北方嚴寒地區使用。排煙、通風二用，可選配排煙防火閥，風機、排煙防火閥均已通過國家消防產品型式試驗。

9、安裝維護：電機防護罩采用扣襻固定結構，操作方便，省時省力。

10、運轉平穩：本風機的轉動慣量小，平衡品質優，平衡品質達到ISO1940標準的G2.5平衡品質等級水平，整體經過機械運轉試驗、振動試驗和氣動性能試驗，以保證達到運行平穩、可靠的要求，有效延長風機的使用壽命，降低噪音，減小振動。

注：性能參數表中關于風機轉速為：460r/min、560r/min、720r/min、960r/min、1450r/min傳動方式可以采用電機直聯。

RTC系列風機外形結構圖及安裝尺寸

RTC系列低噪聲離心式屋頂排風機性能參數表

RTC系列低噪聲離心式屋頂排風機性能參數表(1)

TC系列低噪聲離心式屋頂排風機性能參數表(2)

RTC系列低噪聲離心式屋頂排風機性能參數表(3)

RTC系列離心式屋頂排風機使用說明:

完整的產品檢查

主體：殼體、進風口集流器、葉輪、電機

風機的安裝與使用

1、安裝前應認真檢查風機各部件在運輸或存放過程中有否變形或損壞，檢查螺栓是否固定，否則應調整并擰緊螺栓后方可安裝使用。

2、打開接線盒，接通電源試運轉（空載），檢查旋轉方向是否與銘牌箭頭一致，外殼需接地。

3、風機連接法蘭應接帆布或其他軟性接管，以利于風機與管道的隔振，風機不承受外接風管的重量，屋頂風機與基礎連接處及分體式風帽裝接處應加減震墊，并加注封膠以免漏水。

4、風機安裝就位，所有堅固件必須重新堅固一次。

5、待清除風機進出口管道及附近一切障礙后方可正式投入使用。

風機的維護與保養

1、風機只有在完全正常的情況下方可運轉，一旦發現風機異常，應隨時立即停機檢查。

2、定期清除風機前后管道中的異物以防意外，在露天使用的風機應有防雨措施。

3、如遇風機工況點變化，應采用閥門調節風量。

4、定期測量風機電機電流大小，正常情況下，所剩電流應小于額定電流。

風機常見故障分析

一、風機發生振動或異聲原因如下:

1,葉輪旋轉時稍有一點碰擦外殼，此時會發出異常的聲響和激烈的振動。

2，風機連接栓未緊固。

3，葉輪受壓變形、葉輪與軸套間的聯接件松動或軸承損壞。

4，風機底腳基礎未在同一平面上。

二、電機發熱的原因如下

1，電機軸承損壞。

2，電機軸承與風機輪轂安裝的形位公差不符合技術要求。

3，系統阻力過大，電機超負荷運行。

4，電壓過低。

5，輸入電源缺相

風機的節電方法

1，盡量減小官網阻力，合理選擇官網尺寸和安裝位置，裝設進口集流器。

2，控制風筒與葉片頂部的徑向間隙值。

3，合理選擇風機型號，不使風機在低效區進行。

4,如單獨使用風機葉輪必須配合適的電機，否則會造成大馬拉小車的現象。

風機電機的接線

1、本風機電機電源采用三相交流、380V/50HZ供電。

2、本風機接線應嚴格按電機接線盒內外圖示接線，電機接線人員必須持電工上崗證進行操作，無證人員嚴禁操作，否則由此造成的一切后果均由其本人負責。

3、風機使用時必須安裝可靠接地線。

注意事項

1、對風機設備的修理，絕不允許在運轉中進行。

2、為減少振動，請?jiān)陲L(fēng)機安裝時配備減振器或減振吊架。

條列聲明

1、本公司規定:本產品整機免費維修一年，維修時間為發貨之日起或按雙方合同約定期。

2、在保修期間，當本產品發生質量事故時，用戶可來電、來函給本公司。

3、凡下列情況之一者，不屬保修范圍，但可收費維修，因用戶安裝、使用、維護、保養不當造成人為損壞的，讓其他單位或用戶擅自進行拆動或維修過的，因產品質量問題同時又有人為損壞的，不再享受保修權利。
