1.適用范圍

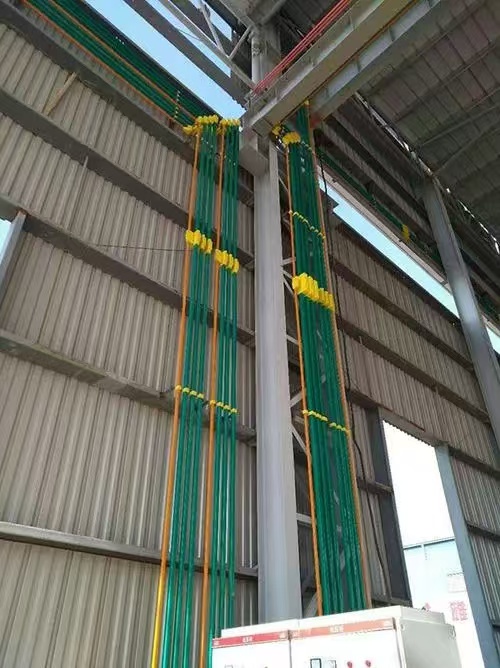

本技術標準適用DHH母線干線單元：In=2500A~100A,Icw=15kA; 滑觸線分接單元：In=250A～60A； Ue=380V;Ui=380V；50Hz;IP10的產品.

導線系統形式的通過型式試驗的成套設備,該導線系統由母線構成，這些母線在走線槽或類似的殼體中,并由絕緣材料支撐或隔開。

該成套設備包括以下單元：

——帶分接裝置或不帶分接裝置的母線干線單元;

——換相單元、膨脹單元、彎曲單元、饋電單元和變?nèi)輪卧?/span>

--分接單元。

2.引用標準GB7251。1-2005、GB7251.2-2006

2.1 型號的解釋

DHH

滑觸線

3主要結構數據：

3.1.1結構特點：PVC絕緣外殼、螺栓連接

3.2.1主要技術參數：

1） 額定電壓：AC380V（50Hz）

2） 額定電流范圍為：2500A～100A

滑觸線(母線槽）系統通過分接單元其額定電流范圍為:250A～60A

3） 額定絕緣電壓：380V

4） 額定短時耐受電流：15KA

5） 過電壓類別:Ⅲ■

6） 材料組別：Ⅲb

7） 污染等級:3級

8） 電氣間隙： ≥5.5mm

爬電距離： ≥6.3mm

9） 外殼防護等級：IP10

3.3.1 母線干線單元

母線干線系統的一個單元,它由母線、集電器、外殼、某些固定件、支架及與其他單元相接的連接件組成.它可具有分接裝置也可無分接裝置。

3.3.2 帶分接裝置的母線干線單元

由制造廠預先制作成可在一點或多點上安裝分接器的母線干線單元。

分接單元與母線干線單元的連接可要求也可不要求母線系統與電源斷開.

3.3.3 滑觸式分接母線干線單元

允許使用滑觸型分接單元的母線干線單元。

3.3.4母線干線變?nèi)輪卧?/span>

用于連接同一系統中不同型號或不同額定電流的兩種單元的母線干線單元。

3.3.5母線干線膨脹單元

允許在母線干線系統的軸向尺寸有一定變化量的母線干線單元,如:熱膨脹.

3.3.6 母線換相單元

用于改變相導體的相應位置以平衡電抗或改變相的排列位置的一種母線干線單元

3.3.7 母線干線彎曲單元

在安裝時，導體和外殼設計成彎曲形狀的一種母線干線單元.

3.3.8 母線干線饋電單元用作任何進線單元的母線干線單元。該單元與電源連接時可要求或不要求電源斷開.

3.3.9 分接單元

用于從帶有分接裝置的母線干線單元中分接出電源的一種輸出裝置。如：滑觸裝置或插入裝置。

4 成套設備的電氣性能

4.10 電阻、電抗和阻抗值

制造廠應按照第5章的規定給出下列各相平均值（如果有的話)：

R=每相每米干線系統的平均歐姆電阻:

——不管其額定電流大小，所有母線干線系統：R₂₀是導體溫度為+20℃時的電阻值;

——此外,對于額定電流大于630A的母線干線單元：電阻R_t是在環境溫度+20℃時對應于額定電流達到熱平衡的電阻值。

X=在額定頻率下，干線系統的每相每米的平均電抗。

R和X的值可通過直接測量或通過測量計算來確定.

對于用過電流保護器自動分?jǐn)嘁苑乐归g接觸電的母線干線系統，制造廠應給出以下值:

Z=包括保護電路和最大阻抗相的每米電路阻抗。

測量此阻抗時的電流應與額定電流相同.

注

1 就大多數情況而論,以額定電流測量的阻抗是足夠的.但是,有時需要就用較高電流時阻抗較低的事實。關于電流與阻抗之間關系的資料可由制造廠提供.

2 對于只體現總故障電路阻抗一部分的母線干線系統,分別規定母線電路的電阻和電抗來代替阻抗更為恰當。

5 提供成套設備的資料

5.1 銘牌

增加t）項：

t）平均電阻和電抗值。

7 設計和結構

7.1.1 總則

增加以下部分：

母線干線系統應作為通過型式試驗成套開關設備和控制設備（TTA)進行設計.

根據制造廠的規定，母線干線系統應能耐受:

——或是正常機械負載(見7.1.1。1)；

-—或是重載機械負載（見7。1.1.2）；

——或是特殊機械負載(見7。1.1.3）。

7.1.1.1 正常機械負載

對于母線干線系統，正常機械負載，除包括其本身的重量外，還包括饋電單元和分接單元的機械負載.

注

1 所需機械剛度可通過選擇材料的厚度、形狀來獲得和/或通過制造廠規定的固定點的數量和位置來獲得.

2 由自身單獨支架支撐的饋電單元，不應包括在正常機械負載中.

7.1.1.2 重載機械負載

對于母線干線系統,重載機械負載除包括正常機械負載外，還包括如一個人（90kg）的重量這樣的額定負載。

注

1 所需機械剛度可通過選擇材料的厚度、形狀來獲得和/通過制造廠規定的固定點的數量和位置來獲得。

2 本條不包括可作為行走通道使用的母線干線系統。

7.1.1.3 特殊機械負載

母線干線系統承受其他附加負載的能力（如：照明設備、附加電纜,梯子等）,應由制造廠和用戶之間協商。

7.1.1.4 絕緣材料

絕緣材料的自然老化特性正在考慮中.

增加7.1.4：

7.1.4 對正確連接分接單元的要求

當已帶有分接裝置的母線干線系統具有一個保護導體或一個中性導體或兩者兼有時,考慮到安全，它的設計應防止系統中任何部件的不恰當安裝或分接單元的不恰當連接.

在直流或單相交流的情況下，極的順序在整個系統中要保持一致。在三相交流情況下，

相序在整個系統中要保持不變。

7.2 溫升

表3：溫升限值

下段代替注4）:

除非另有規定，對于正常工作時可接近但不需接觸的母線干線系統的外殼，金屬表面允許其溫升限值提高25K，絕緣表面允許其溫升限值提高15K。

7.3 可接近性

第一段不適用。

8. 型式試驗

如果成套設備的部件作了修改,而這種修改可能對試驗結果產生不利影響時,才必須重新進行型式試驗。
