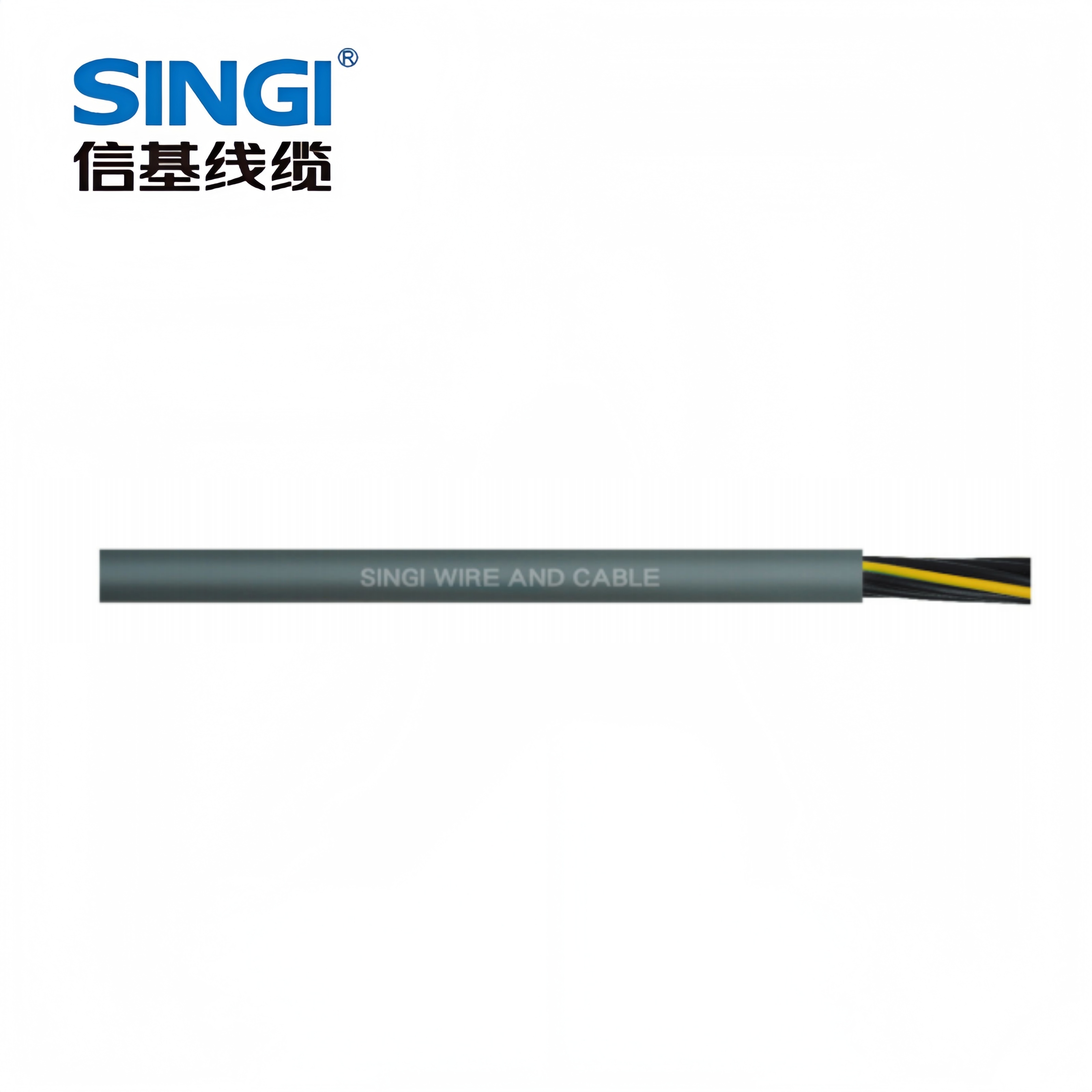

柔性非屏蔽電氣安裝用控制電纜主要用于電氣控制系統中傳輸控制信號、監測信號等，因 “柔性” 特性適合需要頻繁彎曲、移動的場景，且無屏蔽層，結構相對簡單。以下是其常見規格和型號分類：
柔性非屏蔽控制電纜的型號通常根據導體材質、絕緣 / 護套材料、柔軟特性等命名，國內常見型號如下：
-
KVVR
-
含義：K - 控制電纜；V - 聚氯乙烯（PVC）絕緣；V - 聚氯乙烯（PVC）護套；R - 軟結構（導體為多股絞合，提升柔性）。
-
特點：最常用的柔性非屏蔽控制電纜，絕緣和護套均為 PVC，耐溫等級一般為 70℃，適用于固定敷設或偶爾移動的場合。
-
RVV（多芯軟線，可歸為控制類）
-
含義：R - 軟導體；V - 聚氯乙烯絕緣；V - 聚氯乙烯護套。
-
特點：多股細銅絲絞合導體，柔性好，非屏蔽，芯數從 2 芯到數十芯不等，常用于設備內部短距離控制連接（如家用電器、小型機械的控制線）。
-
YFFB（較少見，側重耐油柔性）
-
含義：Y - 移動用電纜；F - 氟塑料絕緣（或 PVC 絕緣，部分標準中 F 代表耐油）；F - 氟塑料護套（或 PVC 護套）；B - 平型（部分結構為圓形）。
-
特點：柔性好，耐油性優于普通 PVC 電纜，非屏蔽，適用于有輕度油污的工業環境中移動控制場景。
-
KFFR（高溫柔性型）
-
含義：K - 控制電纜；F - 氟塑料絕緣；F - 氟塑料護套；R - 軟結構。
-
特點：采用氟塑料（如 FEP、PTFE）作為絕緣和護套，耐溫可達 105℃~200℃，柔性好，非屏蔽，適用于高溫環境下的柔性控制線路。
-
材質：高純度無氧銅（T2 或 TU1），確保良好導電性。
-
結構：多股細銅絲絞合（軟結構），股數根據線徑不同而變化，例如 0.5mm? 導體可能由 16 股 0.2mm 銅絲絞合而成，股數越多柔性越好。
-
截面積：常見 0.5mm?、0.75mm?、1.0mm?、1.5mm?、2.5mm?（芯數較少時可選更大截面積，如 4mm?、6mm?）。
-
芯數范圍：2 芯、3 芯、4 芯、5 芯、6 芯、7 芯、8 芯、10 芯、12 芯、16 芯、20 芯、24 芯…… 最多可達 60 芯以上（芯數越多，電纜外徑越大，柔性會略有下降）。
-
絕緣材料：聚氯乙烯（PVC）為主，部分高溫型號用氟塑料（FEP），絕緣厚度根據截面積而定（如 0.5mm? 絕緣厚度約 0.6mm）。
-
護套材料：通常為 PVC，顏色多為黑色（或灰色），護套厚度隨芯數和導體規格增加而增加（如 2 芯 0.5mm? 護套厚度約 0.8mm）。
-
額定電壓：交流額定電壓（U0/U）一般為 450V/750V（符合 GB/T 9330 標準），適用于低壓控制回路。
-
導體直流電阻：20℃時，0.5mm?≤36.0Ω/km，0.75mm?≤24.5Ω/km，1.0mm?≤18.1Ω/km（確保信號傳輸損耗。。
-
絕緣電阻：20℃時≥100MΩ?km，保證絕緣性能良好，防止漏電。
-
工作溫度：
-
PVC 材質：-15℃~70℃（固定敷設）、-5℃~70℃（移動使用）；
-
氟塑料材質：-40℃~200℃（高溫環境適用）。
-
彎曲半徑：固定敷設時≥4 倍電纜外徑，移動使用時≥8 倍電纜外徑（確保頻繁彎曲不易損壞）。
-
阻燃性：符合 GB/T 18380 標準，通過單根垂直燃燒試驗（ZC 級或更高阻燃等級可選）。
-
工業機械臂、自動化生產線的移動控制線路；
-
建筑樓宇中的消防控制、安防監控等柔性布線；
-
設備內部連接（如機床、電梯的控制信號傳輸）；
-
環境溫度不高、無強電磁干擾的室內固定或移動控制場合（因非屏蔽，不適合強干擾環境）。
|
