裝置用途與目的

核心功能：模擬吊頂在實際使用中可能遇到的沖擊荷載（如物體墜落、人為碰撞）和靜荷載（如燈具、設備重量），測試輕鋼龍骨吊頂?shù)某休d能力、變形量、連接節點強度及整體結構的可靠性。

應用場景：

建筑材料檢測機構對輕鋼龍骨、吊頂板材及配件的質量認證。

施工單位在吊頂工程完工后進行性能驗收。

科研機構研究吊頂結構的力學特性及優化設計。

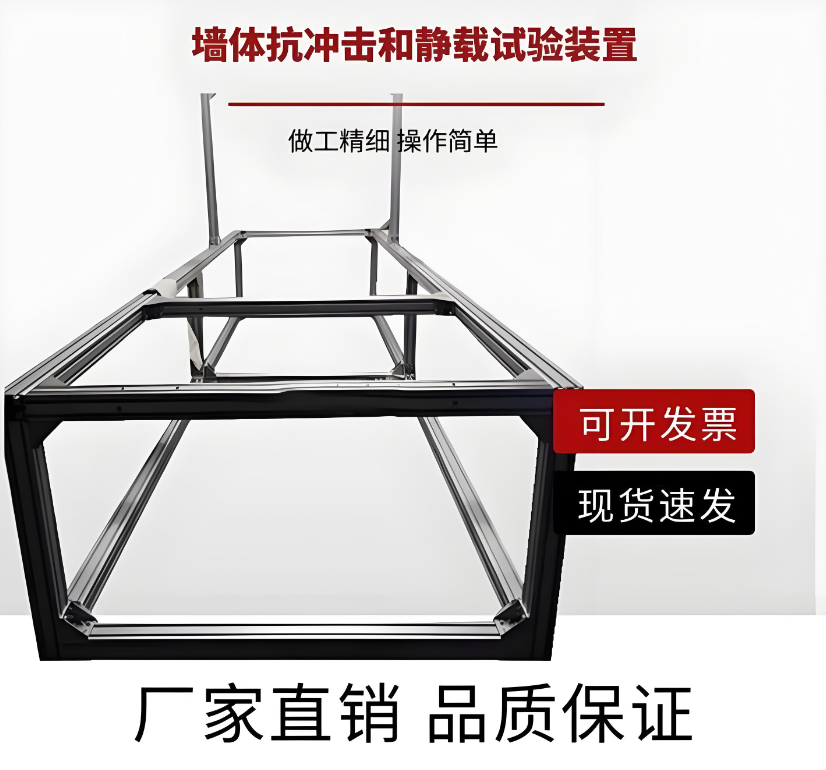

裝置組成與結構

（一）主體框架系統

結構設計：采用高強度鋼材焊接或螺栓連接而成，形成穩定的門式或框架式結構，確保試驗過程中自身無明顯變形。

關鍵部件：

底座：固定于地面，提供裝置整體支撐，通常配有地腳螺栓孔。

立柱與橫梁：組成加載框架，橫梁上設置加載點和位移測量裝置。

（二）加載系統

靜載加載部分

加載方式：通過砝碼、配重塊或液壓千斤頂施加垂直靜荷載。

裝置組件：

荷載分配梁：將集中荷載均勻傳遞至吊頂測試區域。

配重托盤：放置砝碼，可根據試驗需求調整重量（如 50kg、100kg 等）。

沖擊加載部分

沖擊方式：

自由落體沖擊：通過提升重錘至一定高度后釋放，撞擊吊頂表面。

擺錘沖擊：利用擺錘擺動產生的動能沖擊測試點。

關鍵參數：

重錘重量：通常為 5kg、10kg、20kg 等，可更換不同規格。

沖擊高度：可調（如 0.5m、1m、2m），通過電動葫蘆或手動卷揚機控制。

（三）測量與數據采集系統

位移測量：激光位移傳感器或百分表：監測吊頂在加載過程中的撓度變形，精度可達 0.01mm。

力值測量：壓力傳感器：安裝于加載點，實時記錄靜載或沖擊力的大小。

數據采集儀：連接傳感器，同步記錄力值、位移、時間等數據，生成荷載 - 變形曲線。

（四）輔助裝置

吊頂安裝支架：模擬實際吊頂?shù)墓潭ǚ绞剑ㄈ绲鯒U連接、龍骨卡扣），確保測試工況與現場一致。

安全防護裝置：

防護網：防止沖擊試驗中試件碎片飛濺。

急停按鈕：遇異常時快速停止加載系統。

控制系統：電動或液壓控制系統：精確控制加載速度、沖擊高度及加載順序。

試驗方法與標準

（一）靜載試驗流程

安裝試件：按設計要求安裝輕鋼龍骨骨架及吊頂板材，固定于試驗裝置支架。

分級加載：按標準（如每級加載 20% 設計荷載）逐步施加靜載，每級加載后持荷 10-15 分鐘，記錄位移。

觀測指標：測量最大撓度（如國標要求撓度不超過跨度的 1/200）、龍骨及板材是否開裂或變形。

（二）沖擊試驗流程

設定參數：選擇重錘重量和沖擊高度（如按 GB/T 11981-2008 標準）。

沖擊操作：釋放重錘，對對應點（如板材中心、龍骨連接處）進行 1-3 次沖擊。

損傷評估：檢查板材是否破裂、龍骨連接是否松動、整體結構是否失穩。

（三）相關標準

國內標準：

GB 50210-2018《建筑裝飾裝修工程質量驗收標準》

GB/T 11981-2008《建筑用輕鋼龍骨》

國際標準：

ASTM C635/C635M-18《輕鋼龍骨吊頂系統規范》

ISO 6892-1:2016《金屬材料拉伸試驗》（部分力學性能參考）

主要技術參數

試驗力值：10KN

測量范圍：2%-99%

示值精度：優于示值的 ±1%

試驗力準確值：1N

試驗機級別：1 級

位移分辨率：0.01mm

位移測量準確度：±0.5%

試驗空間：600mm

試驗寬度：1500mm

位移速度控制范圍：0.1mm/min~300mm/min

保護功能：具有過載保護功能

供電電源：220V，50Hz
