設備定義與用途

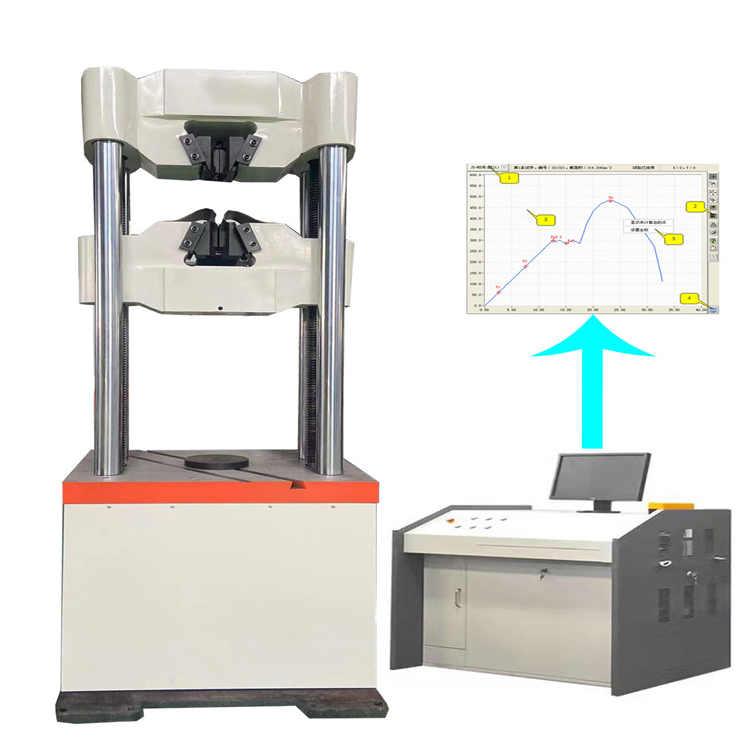

圓環鏈抗拉試驗機是一種用于測試圓環鏈（如礦用高強度圓環鏈、起重圓環鏈等）抗拉強度、屈服強度、斷裂伸長率等力學性能的專業檢測設備。其核心功能是通過施加軸向拉力，模擬圓環鏈在實際工況下的受力狀態，評估鏈條的承載能力和可靠性，廣泛應用于礦山、起重、冶金、機械制造等行業。

主要結構與工作原理

（一）核心結構

加載系統：由伺服電機、減速箱、絲杠等組成，可提供穩定的拉力輸出，加載范圍根據需求設計（如 0-5000kN）。

夾持裝置：用于固定圓環鏈兩端，常見形式包括楔形夾具、液壓夾具等，確保測試時鏈條不打滑、受力均勻。

測量系統：

力值傳感器：實時監測拉力數據，精度通常達 ±1% FS（滿量程）。

位移傳感器：測量鏈條拉伸變形量，用于計算伸長率。

控制系統：通過計算機軟件或 PLC（可編程邏輯控制器）控制加載速度、采集數據，并生成測試報告。

安全裝置：包含過載保護、急停按鈕、防護欄等，防止設備損壞和人員受傷。

（二）工作原理

將圓環鏈兩端固定于試驗機夾具上，確保軸線與拉力方向一致；

控制系統按設定速率（如 GB/T 24598 標準規定的加載速度）逐漸施加拉力；

測量系統實時記錄力值和位移數據，當鏈條斷裂或達到設定載荷時，系統自動停機；

軟件分析數據，計算抗拉強度、屈服強度等指標，并生成測試曲線（如力 - 位移曲線）。

關鍵技術參數與標準

（一）主要技術參數

試驗力：2000kN

試驗力示值相對誤差：≤±1%

分辨率：0.01kN

變形精度：±0.5%FS

拉伸空間：700mm

壓縮空間：380mm

夾持方式：自動夾緊

圓試樣夾持直徑：Φ13-40mm

扁試樣夾持厚度：0-15mm

扁試樣夾持寬度：75mm

拉伸空間兩支柱距離：550mm

油泵電動機功率：1.1kW

橫梁上下移動電動機功率：0.75kW

主機外形尺寸：890×660×2200mm

凈重：2600Kg

（二）參考標準

國家標準：

GB/T 24598-2017《礦用高強度圓環鏈》

GB/T 20946-2007《起重用圓環鏈 驗收檢測》

國際標準：

ISO 6101-1:2019《Mining - Round link chains for chain conveyors and coal ploughs》

EN 818-7:2008《Round steel link chains for lifting purposes》

應用場景與典型案例

（一）行業應用

礦山領域：測試刮板輸送機、刨煤機用圓環鏈的抗拉性能，確保井下作業安全；

起重機械：檢測起重鏈條的承載能力，避免吊裝過程中鏈條斷裂引發事故；

工業制造：用于鏈條生產企業的質量控制，或第三方檢測機構的認證測試。

（二）案例說明

某礦用設備廠商使用 3000kN 圓環鏈抗拉試驗機測試 Φ22×86mm 高強度圓環鏈，按 GB/T 24598 標準加載至斷裂，測得抗拉強度 1370MPa，斷裂伸長率 28%，符合標準要求，該鏈條可用于煤礦井下重型刮板輸送機。
