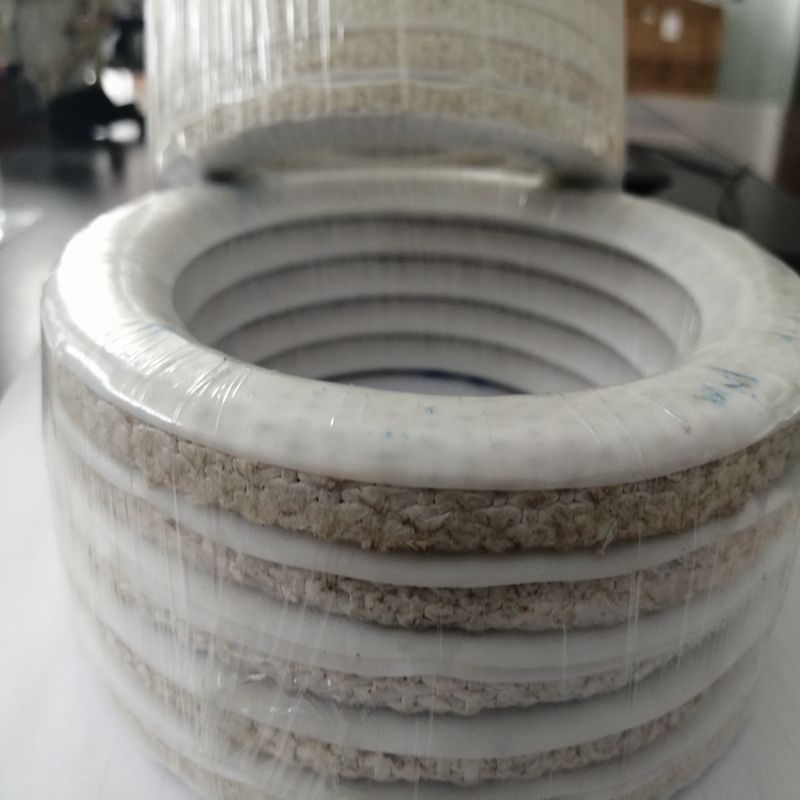

| 化工廠搪玻璃用四氟夾石棉包覆墊片 四氟夾包墊片使用行業：化工、石化、煉油、氯堿、制酸、磷肥、制藥、 、化纖、染化、焦化、 、有機合成、有色冶煉、鋼鐵、原子能及高純產品生產（如離子膜電解），粘稠物料輸送與操作，衛生要求高度嚴格的食品、飲料等加工生產部門。
使用設備：?管道、閥門、泵、壓力容器、熱交換器、冷凝器、發電機、空氣壓縮機、排氣管、制冷機等法蘭連接處的密封部位
四氟包覆墊片標記示例
公稱通徑50mm、公稱壓力1.0MPa的剖切型聚四氟乙烯墊片：
S-50-1.0 GB/T１３０４－１９９２
公稱通徑50mm、公稱壓力1.0MPa的機加工型聚四氟乙烯墊片：
M-50-1.0 GB/T１３０４－１９９２
公稱通徑50mm、公稱壓力1.0MPa的折包型聚四氟乙烯墊片：
F-50-1.0 GB/T１３０４－１９９２
四氟包覆墊片型式結構
1、S型－剖切型
剖切型包覆墊片是采用聚四氟乙烯筒料車削成0.8～1mm厚的環狀薄片，從外側厚度的中心切開，在切口中放入芯材。切口開至距內孔處約1.5～2mm。
2、M型－機加工型
機加工型包覆墊片，其包封層內徑可與法蘭內徑一致，以防止流體在法蘭處產生渦流。由于機加工成矩形斷面，芯材放入后的間隙比剖切型斷面的小，故內部空氣膨脹量也小，密封性能較好。
3、F型－折包型
折包型包覆墊片，它是由厚度為0.4～0.8mm的帶狀聚四氟乙烯薄膜，用熱密封方法將兩端熱合后包在環狀的芯材外面呈U形狀，制造簡便，適用于尺寸較大的法蘭密封。
|
| 聚四氟乙烯包覆墊片(PTFE墊)性能指標： |
| 項目 |
試驗條件 |
指標 |
| 壓縮率 /% |
試驗尺寸（外徑*內徑*厚度）/mm:73*34*3
預緊壓力：35MPa
試驗溫度：25 |
≥ 20 |
| 回彈率 /% |
≥ 30 |
| 應力松弛率 /% |
試驗尺寸（外徑*內徑*厚度）/mm:73*34*3
預緊壓力：35MPa
試驗溫度：150℃
試驗時間：16h |
≤45 |
| 允許泄漏率（cm? /s) |
試驗尺寸（外徑*內徑*厚度）/mm:73*34*3
預緊壓力：35MPa
介質壓力：1.1倍的公稱壓力
試驗介質：99.9%的氮?dú)?br> 試驗溫度：25℃ |
1x10-? |
※客戶根據不同使用工況條件選擇不同的材料，有特殊工礦的可要求。 |
| 四氟夾包墊片技術標準:
可提供任何標準和非標準的尺寸，包括 ISO7483，EN 1514-3-97，ASME，DIN，JIS，GB及其它特殊要求的產品。
國內相關標準：
GB/T 13404-2008|管法蘭用聚四氟乙烯包復墊片?
HG/T 20628-2009|鋼制管法蘭用聚四氟乙烯包覆墊片（Class系列） ）
HG/T 20607-2009|鋼制管法蘭用聚四氟乙烯包覆墊片（PN系列）?
SH 3402-1996|管法蘭用聚四氟乙烯包覆墊片
|
