錨索測力計安裝方法詳解

一、安裝前準備

1. 設備檢查與工具準備
   • 檢查測力計外觀是否完好，傳感器靈敏度及讀數準確性，確保電纜線無斷裂或破損。
   • 準備安裝工具：扳手、螺絲刀、鉗子、螺栓、螺母、墊片等緊固件。

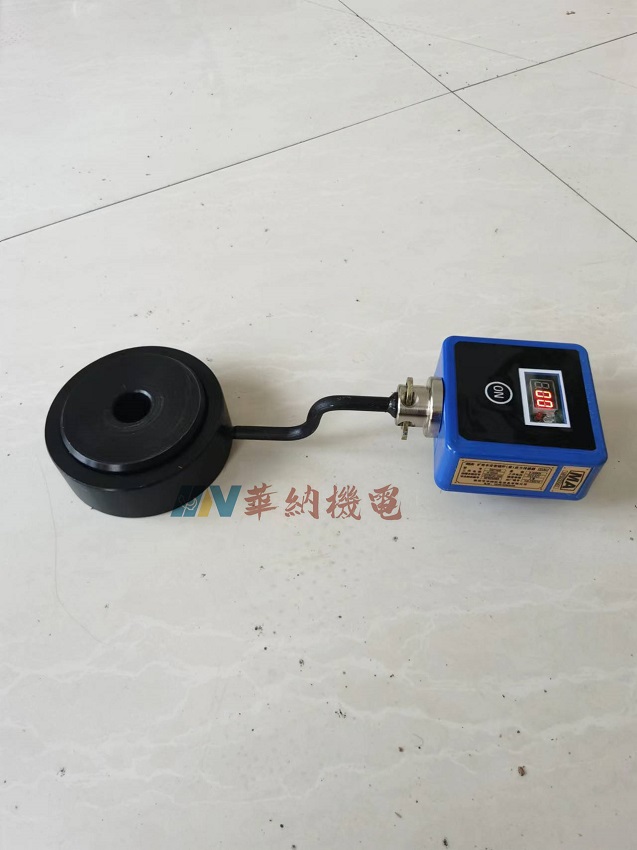

   • 根據工程需求選擇合適型號的測力計（如VWA型振弦式錨索測力計），并確認其量程、精度等技術參數。
2. 安裝位置確定
   • 測力計應安裝在錨索的錨固端附近，便于準確測量錨索張力。
   • 安裝位置需避開震動、沖擊、腐蝕等外界干擾，確保測量穩定性。
3. 墊板加工與預處理
   • 使用厚鋼板制作上下兩層墊板，中間夾焊與錨索水平夾角相同的小三角形墊塊，以調整角度，確保測力計與錨索同軸。
   • 墊板中心需開與測力計內孔等大的孔，并焊接支撐耳朵以固定測力計。
   • 清理墊板與測力計接觸面，確保無焊渣、異物，保持平整光滑。

二、安裝步驟

1. 墊板焊接
   • 將加工好的墊板按設計要求位置焊接在錨梁上，確保焊接牢固且墊板水平。
2. 測力計安裝
   • 將錨索從測力計中心孔穿過，置于墊板與錨固板之間。
   • 調整測力計位置，確保其平穩且無幾何偏心（如發現偏心過大，需立即調整）。
   • 使用螺栓、螺母將測力計固定在底座上，注意擰緊力度均勻，避免過松或過緊。
3. 電纜連接與密封
   • 將測力計電纜線連接至數據采集設備，確保極性正確。
   • 使用防水接頭或密封膠對電纜連接處進行密封處理，防止水分和灰塵進入。
4. 預拉與調零
   • 安裝完成后進行預拉，連接讀數儀監測拉力。
   • 調整測力計至設計要求后調零，并記錄初始值（無荷載狀態下的讀數）。
   • 準確測量環境溫度，連續測三次取平均值作為監測基準值。
5. 張拉與監測
   • 按設計要求分級加荷張拉，每級荷載測讀一次測力計讀數。
   • 最后一級荷載需進行穩定監測，連續測讀三次并取平均值。
   • 張拉過程中隨時監測測力計讀數，確保數據準確。

三、安裝注意事項

1. 同軸要求
   • 確保測力計、墊板與錨索孔軸線垂直，傾斜度和偏心值需符合相關規范和設計要求。
   • 如錨索孔與錨墊板存在夾角，需加工梯形（或三角形）墊板修正角度。
2. 加載順序
   • 從中間錨索開始逐步對稱加載，避免測力計偏心受力或過載。
   • 加載過程中密切關注測力計讀數變化，如有異常立即停止加載并檢查。
3. 數據記錄與保護
   • 詳細記錄測力計編號、安裝位置、初始值、環境溫度等信息。
   • 對測力計進行保護，如使用防護罩、防水罩等設備，避免外界因素?fù)p壞。
   • 定期檢查測力計及其電纜線，確保連接牢固且無破損。
4. 特殊環境適配
   • 如在潮濕或水下環境安裝，需選擇具有防水功能的測力計，并加強電纜密封處理。
   • VWA型振弦式錨索測力計具有溫度自動補償功能，無需額外溫度修正。

四、故障排查與維護

1. 故障排查
   • 使用萬用表檢查測力計電纜線電阻值，正常同色芯線電阻為200-450Ω，綠白線在25℃時約為3kΩ。
   • 絕緣電阻應大于50MΩ，使用兆歐表測量。
   • 如發現測力計讀數異�；驘o(wú)讀數，需檢查電纜連接、傳感器狀態及安裝位置。
2. 定期維護
   • 定期對測力計進行校準和檢查，確保其測量準確性和可靠性。
   • 清理測力計及其周圍環境，避免灰塵和雜物積累影響測量。
   • 如發現測力計損壞或性能下降，需及時更換或維修。

通過以上步驟和注意事項，可確保錨索測力計的準確安裝和長期穩定運行，為工程安全監測提供可靠數據支持。
