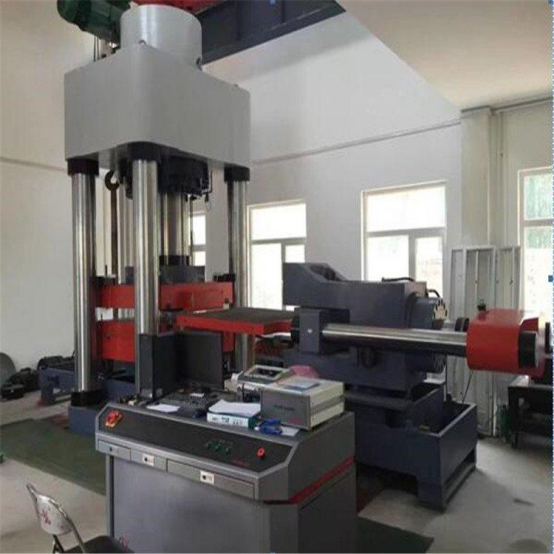

風電葉根預埋件拉扭疲勞試驗機概述

風力發電機葉片是發電機組中的關鍵部件之一，通過葉片的旋轉把風能轉化為電能，再帶動發電機發電，將機械性能轉換為電能。葉片根部是葉片和風力機轉子輪轂的關鍵部分，葉片在運轉過程中同時承受的氣動力、重力及離心力等復雜載荷影響將通過葉根傳遞到發電機輪轂上。由此，葉根承受著復雜的擠壓、彎扭、剪切載荷組合作用，葉根連接部分手里性能對葉片的安全運行起著決定性的作用。因此葉根連接部分必須具有滿足要求的強度、剛度和穩定性能。

電液伺服風電葉根疲勞試驗機采用電液伺服控制技術，適用于對各種襯套、及各種軸類零部件進行靜態扭轉試驗和動態扭轉疲勞試驗。

風電葉根預埋件拉扭疲勞試驗機產品參數

1、最大試驗力:±500kN/50kN，示值精度±1%;

2、精度范圍:1%-100%FS.，全程不分檔;

3、作動器最大振幅:±75mm，示值精度±0.5%;

4、位移測量精度:±0.5%示值(全程不分檔);

5、位移測量分辨率(磁致伸縮位移傳感器):0.01mm

6、試驗頻率范圍:0-5Hz;

7、主要試驗波形:正弦波、三角波、方波、T形波、靜態扭轉斜波等;

8、最大轉角:±40°，角度分辨率1;

9、伺服泵站:流量120L/min，壓力21Mpa，功率45KW，過濾精度3μ;

10、計數器:999,999,999,可預置;

11、控制系統:WinTest10全數字液壓伺服控制器

風電葉根預埋件拉扭疲勞試驗機試驗標準

IEC 61400-23：該標準規定了風電葉片全尺寸結構測試方法，涵蓋靜態、疲勞及模態測試等，為風電葉根預埋件拉扭疲勞試驗提供了整體的測試框架和要求。

ISO 13706：針對葉片疲勞測試方法，提供了設備、加載和數據處理等方面的要求，對于拉扭疲勞試驗機在葉片疲勞測試中的具體應用和操作給出了詳細規范。

DNV-OS-J101：涵蓋風力發電機組設計和測試，包含了葉片疲勞性能要求，從風力發電機組整體設計和運行的角度，對葉根預埋件的拉扭疲勞性能提出了相關要求和指標。
