設備清單
2.5 工作流程（模型驅動方式）
2.5.1 人工或輸送鏈將待焊接構件轉運到工作臺架，靠近定位 P 點
2.5.2 （同時或提前）操作人員根據構件號和構件擺放方式，將模型旋轉一致，并創建節點
2.5.3 如擺放偏差太大，則先用相機識別構件定位 P 點 如擺放位置接近，操作人員直接加載模型啟動掃描
2.5.4 掃描完成后，系統啟動焊接
2.5.5 整個構件焊接結束，將構件轉運到后續工作工位。 2.5.6 如沒有構件模型，可采用視覺交互方式操作設備焊接，構件擺放到臺架后，操作人員使用相 機對需焊接部位進行拍照，匹配工藝，啟動掃描焊接。與模型驅動相比，操作人員相對工作量增大。
2.6 設備配置 2.6.1 焊接機器人系統基本組成：
A——焊接信號電纜 機器人與焊機之間信號交互； B——焊機正極電纜 焊機正極回路； C——送絲機控制電纜 焊機與送絲機交互信號； D——焊機負極電纜 焊機負極回路； E——?dú)夤? 輸送保護氣體管路； F——送絲管 焊絲輸送管路 2.6.2 焊接機器人：
運動范圍參數
機器人控制系統相關參數
通訊功能
主要配件品牌

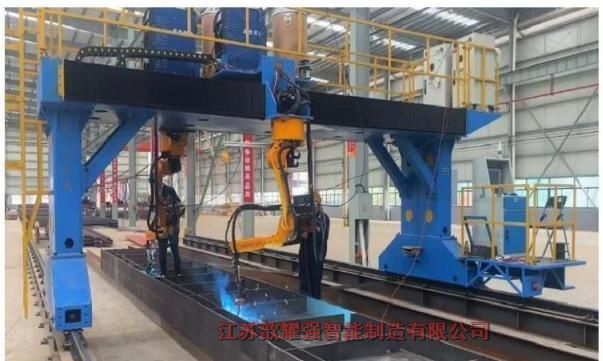

2.6.3 八軸龍門：
設備總圖(配套，尺寸僅供參考)
龍門技術參數
2.6.4 焊接電源：
奧太 NBC-500RP Plus 焊接電源： 數字接口控制，能直接調用客戶存儲的焊接參數。 焊接飛濺極小，焊縫成型美觀。 優化的引弧、收弧以及去球功能。 全數字控制系統，實現焊接過程的精確控制、弧 長穩定。 強大的數字報錯功能，多種故障都有錯誤代碼進 行顯示。
設備參數
2.6.5 水冷焊槍 焊槍采用特爾瑪機器人水冷焊槍，其主要由水冷槍頸及電纜組成。焊槍創新地采用兩路保護氣設計， 使得焊接中氣保護效果非常優秀，保護氣用量也大大降低，焊槍的冷卻效果得到加強，延長了導電嘴的壽 命。
槍頸尺寸參數
2.6.6 3D 視覺
2.6.1 清槍站（選配）：
功能描述 a ） 清理焊接機器人在自動焊接作業過程中產生的粘堵在焊槍氣體保護套內的飛濺物，確保氣 體長期暢通無阻，有效地阻隔空氣進入焊接區域，提高焊縫質量； b） 清理導電嘴上焊煙產生的積塵； c ） 清理銜接管上氣體出氣孔； d） 為保護套噴灑清槍劑，降低焊渣對火口、導電嘴的死粘連，增加耐用度。 e ） 減輕操作人員的工作量； f） 防止人工清理不準時而影響焊接質量； g） 防止人工清理重復拆裝保護套使其和本體連接管之間的絕緣筒螺紋磨損，延長運用時間， 降低成本； h） 防止因螺紋磨損招致氣體保護套裝置歪斜，氣體導偏而形成維護失效。 2.6.2 除塵設備（選配）
槍頸除塵一體化設計（示意圖）：
優勢特點： 雙路氣管可以優化氣體流通環境，提高了氣體流通量； 易耗件的超長使用壽命； 更優秀的雙路水冷效果； 更高的焊接能力； 高負壓除塵設備一體化設計，除塵效果更好，大大減少了與其他設備干涉的可能性。
2.7 設備能耗
3. 質量控制
3.1 設計階段控制
3.2 生產階段質量控制
3.3 安裝調試質量控制
3.4 使用階段設備質量要求
4. 項目團隊
4.1 項目經理崗位職責
4.1.1 項目的第一負責人，主控項目計劃及整體進度控制、安全措施落實監督、質量控制監督； 4.1.2 參與項目的前期商務談判及技術交流，同時對采購物料品牌負責； 4.1.3 項目過程考核及項目組內組員獎金考核 4.1.4 與甲方問題協調溝通及時向項目總監、項目助理匯報； 4.1.5 項目驗收工作的推動及負責項目總結會的組織及召開。
4.2 技術經理崗位職責
4.2.1 項目技術負責人（控制、設計、工藝），對項目的技術方案可行性負責； 4.2.2 負責項目的技術交流及技術協議的 簽訂工作； 4.2.3 項目過程中技術方案的優化及現場調試、技術配合； 4.3 工作例會
5. 項目實施計劃
計劃說明 a ） 計劃為 2 套智能焊接工作站； b） 計劃表以合同簽訂后 2 天內開始前期準備工作； c ） 整個項目由前期準備階段、備貨發貨階段、安裝調試階段、培訓及陪產階段組成； d） 由項目經理每日核對實際進展； e ） 關鍵節點需要項目經理組織工作會，分析進展與實施過程中的問題； f） 用戶獨立操作設備一周后由項目經理組織用戶相關部門進行驗收。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
