一、終端

     安裝在礦物絕緣電纜末端的一個完整端部，通常包括一個封端和一個填料函或者一個組合的封端/填料函。每根電纜都需安裝終端。

     終端的表示方法：銅芯銅護套礦物絕緣電纜終端，額定電壓750V，適用于單芯4mm2電纜

     表示為: ZA-750      1×4

     1、終端封端：電纜終端的一部分，用以密封電纜的端部，防止潮氣進入。封端包括黃銅密封罐、密封罐蓋板、終端密封料、導體外露部分絕緣管。單芯電纜可以不帶密封罐及密封罐蓋板。

     2、終端填料函：電纜終端的一部分,主要是用于連接電纜和開關柜、分支箱，它包括填料函本體、壓縮環、填料函螺母、鎖緊螺母。

        電纜附件包括：終端、接線端子、接地片、中間連接器附件

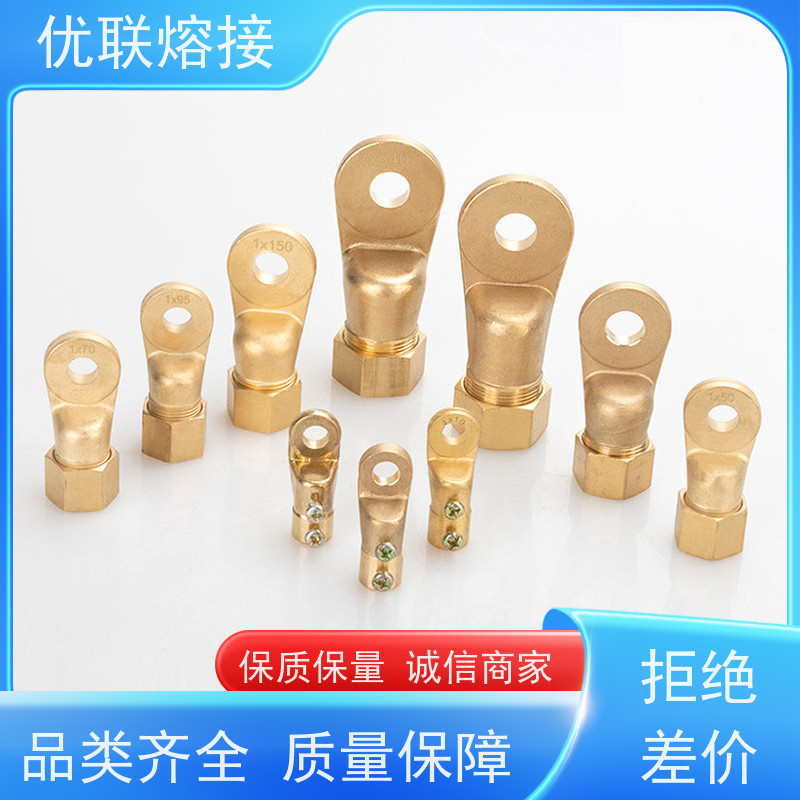

二、接線端子

     用于連接導體和控制柜接線柱或電源。它由壓裝螺母、壓裝斜塊、端子本體構成。接線端子有二種形式，其一、壓裝型接線端子，適用于35mm2以上電纜的連接，其二、壓接型接線端子，適用于6-25mm2電纜的連接。小規格電纜4mm2及以下可以不帶接線端子。

                                                                                           壓裝型接線端子

 三、接地片

     電纜銅護套用作接地時或與電纜銅護套連接的其它電氣設備的接地，需要采用接地片

     電纜附件的選配方法(不帶中間連接器附件)

備注：根據實際需要選配電纜附件.

四、中間連接器附件

     當電纜長度不夠長時需要采用中間連接器附件，它是將兩種相同規格的電纜連接起來成為一根電纜的裝置，包括中接填料函、中間連接銅管、兩套終端密封罐（單芯電纜不需要）、熱縮套管、中間連接端子、防火瓷柱。其中中接填料函包括填料函本體、壓縮環、填料函螺母，主要用于連接中間連接管和電纜。中間連接端子是用于連接兩根相同規格電纜的導體，它有三種形式：其一、壓接型，適用連接4mm2及以下電纜，其二、壓裝型，適用連接35 mm2以上電纜，其三、螺絲連接型，適用連接6-25mm2的電纜。

中間連接器附件表示方法：銅芯銅護套礦物絕緣電纜中間連接，額定電壓750V，適用于單芯4mm2電纜的連接。

     表示為：TGZJ-I  750       1X4

表8  中間連接器附件

表9  終端填料函

表10  終端及中間連接密封罐

表11  壓裝型接線端

表12  壓接型接線端子(銅鼻子)

表13  接地片

密封絕緣附件

     密封絕緣附件有密封料、導體外露部分絕緣套管兩種。密封料適用多芯電纜，導體外露部分絕緣套管適用單芯電纜。

     1、密封料：密封泥呈膩狀，使用溫度為250℃。

     2、導體外露部分絕緣套管：分為塑料熱收縮套管和瓷套管，塑料熱收縮套管分70℃、250℃兩種，250℃的塑料絕緣套管是采用輻照聚稀烴材料；瓷套管是采用陶瓷材料壓制而成，主要用于高溫及防火場所。

表14  熱收縮套管規格表

表15  中間連接套管規格
