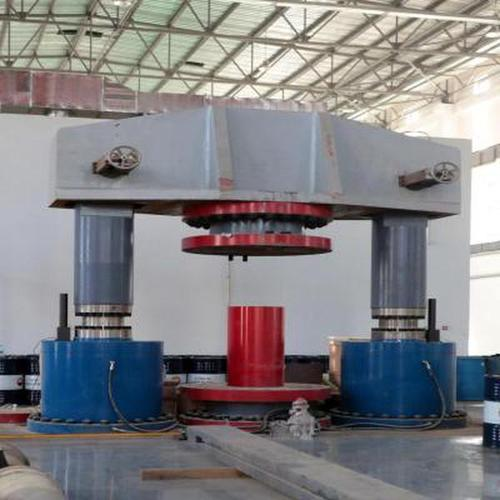

列車荷載模擬試驗裝置簡介

列車荷載模擬試驗裝置通常由加載系統、控制系統、測量系統和試驗臺架等部分組成。加載系統用于產生模擬列車荷載的力，常見的加載方式有液壓加載、電磁加載等；控制系統能夠精確控制加載的大小、頻率、波形等參數，以模擬不同速度、載重和運行條件下的列車荷載；測量系統則負責測量和記錄試驗過程中的各種數據，如荷載值、結構變形、應力等；試驗臺架是安裝被測結構和加載裝置的基礎，需具備足夠的剛度和穩定性。

列車荷載模擬試驗裝置試驗標準

國內標準

TB/T 2360—2019《鐵路軌道強度檢算標準》：規定了鐵路軌道強度檢算的基本要求、荷載取值、計算方法等，列車荷載模擬試驗裝置需依據此標準來模擬相應的荷載工況，以檢驗軌道結構的強度和穩定性。

TB 10002.1—2017《鐵路橋涵設計基本規范》：對鐵路橋梁的設計原則、荷載分類及取值等作出了規定，列車荷載模擬試驗裝置在對橋梁結構進行試驗時，要按照該標準模擬列車通過橋梁時產生的各種荷載，包括豎向力、橫向力、制動力等，以評估橋梁的承載能力和動力性能。

國際標準

EN 1991-2:2003《Eurocode 1: Actions on structures - Part 2: Traffic loads on bridges》：是歐洲關于橋梁交通荷載的標準，規定了鐵路橋梁設計中列車荷載的取值、分布和動力系數等，在進行國際合作項目或參考?xì)W洲標準的試驗中，列車荷載模擬試驗裝置需遵循此標準進行荷載模擬和試驗。

UIC 774-3 R《Loads for the design of railway bridges》：國際鐵路聯盟（UIC）發布的鐵路橋梁設計荷載標準，對不同類型的列車荷載進行了分類和規定，為全球鐵路橋梁設計和試驗提供了統一的參考依據，在涉及國際鐵路項目的試驗中具有重要的指導作用。

列車荷載模擬試驗裝置試驗參數

1.變形測量精度：±0.01 - ±0.1mm

2.豎向荷載：100 - 5000kN

3.橫向荷載：豎向荷載的 10% - 30% 左右

4.縱向荷載：列車總重的 10% - 20%

5.荷載頻率：0.1 - 20Hz

6.波形模擬精度：±5% - ±10%

7.位移控制精度：±0.01 - ±1mm
