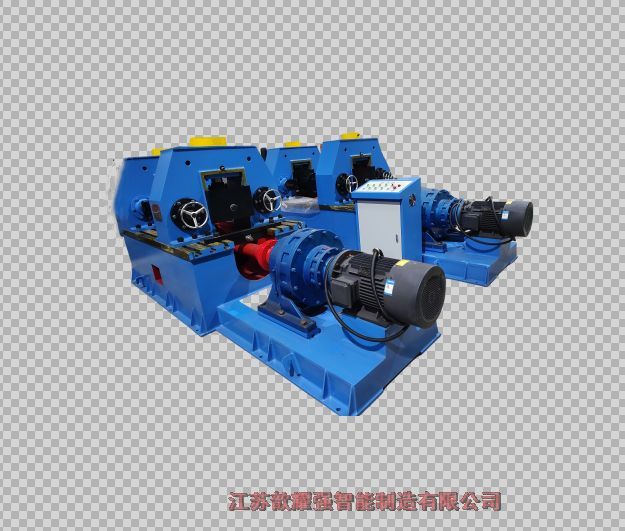

H型鋼YJT-60D型液壓矯正機 ?（1臺）??????????????

二、設備主要性能特點：

（1）、結構原理

液壓矯正機全稱是：H型鋼翼緣板液壓矯正機，主要用于矯正H型鋼翼緣板的焊接變形。

其矯正原理是：兩個上矯正輪壓住翼板兩邊，一個下矯正輪頂住翼板中間，兩個上矯正輪在下壓油缸推動下，壓下翼板的兩邊從而達到矯正翼板焊接變形的目的。

該設備由擺線針輪減速機、聯軸器、機架、下矯正輥裝置、上矯正輥裝置、腹板夾緊裝置、輸送輥道、液壓系統和電控系統組成。

（2）、技術參數

l?矯正板厚： ????6-60 ㎜

l?翼板寬度： ????160-800 ㎜

l?腹板高度： ????≥200 mm

l?工件材質： ????Q235-A

l?矯正速度： ????9.8 m/min

l?主傳動電機： ??15 kW

l?液壓站電機： ??5.5 kW

l?系統工作壓力： 25 MPa

l?H型鋼翼緣板的厚度與寬度須符合下表

（3）、結構特點

??1）該設備與YTJ-60D液壓矯正機有所不同，它采用了YTJ-800機械矯正機的結構形式，由兩個上矯正輪向下矯正翼板，與機械矯正機不同的是，推動矯正輪的動力是油缸而不是減速機。采用上壓式矯正有以下特點：

2）翼板的兩邊可以單獨矯正，可以控制校正的效果，使矯正后的翼板和腹板達到垂直；

?3）輥道不用升降，成本降低、操作簡便；

（4）、供貨范圍及組成單元

1）主機： ????????含電機減速器、機座等

2）輸送輥道： ????2.6米輸送輥道共6節

3）液壓系統： ????含液壓站、液壓缸、高壓軟管等

4）電控系統： ????含電控箱、電纜等

（5）、技術文件

l?使用說明書（含電氣原理圖及液壓原理圖）

l?合格證

l?發貨清單

六、用戶制做部分

a.地基（供方提供圖紙）。

b.地腳螺栓或膨脹螺栓。
