低煙無鹵鎧裝電力電纜WD-MYJY33-0.6/1KV3*1.5技術解析?

?一、型號定義與結構特性?

1.      ?型號分解?

o    ?WD-MYJY33?：無鹵低煙（WD）+ 煤礦用（M）+ 交聯聚乙烯絕緣（YJ）+ 聚烯烴護套（Y）+ 細圓鋼絲鎧裝（33）；

o    ?0.6/1KV?：額定電壓等級（相電壓0.6kV/線電壓1kV）；

o    ?3×1.5?：3芯銅導體，每芯截面積1.5mm?。

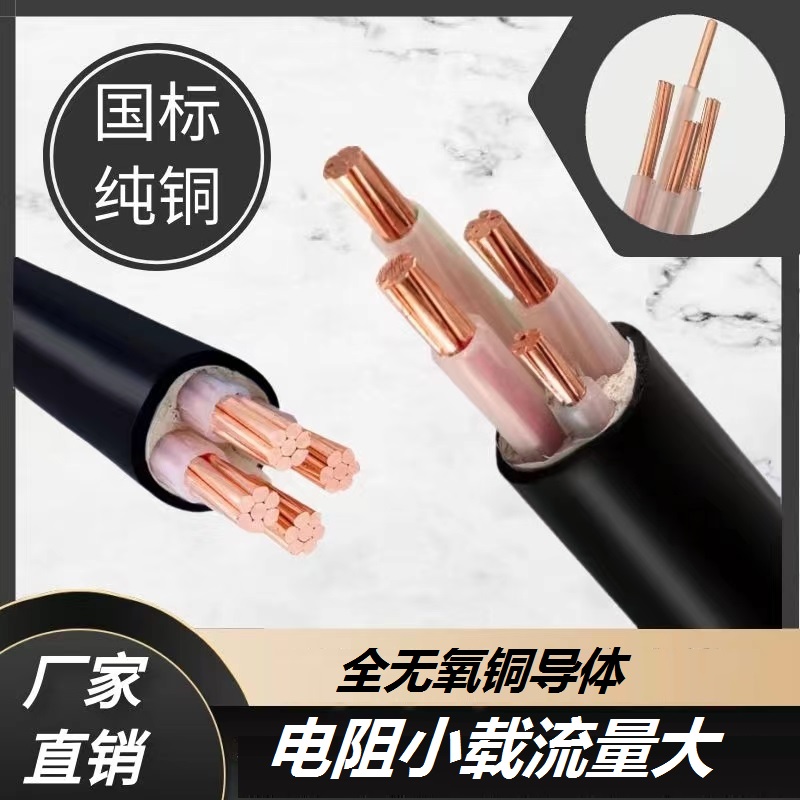

2.      ?分層結構?

o    ?導體?：無氧銅芯（截面積1.5mm?，符合GB/T 3956標準）；

o    ?絕緣層?：交聯聚乙烯（XLPE，耐溫90℃，厚度≥0.7mm）；

o    ?鎧裝層?：細圓鋼絲編織（抗拉強度≥1500N，防護等級IP67）；

o    ?護套?：黑色/灰色聚烯烴（低煙無鹵，燃燒時煙密度≤60，無鹵酸氣體釋放）。

?

二、低煙無鹵鎧裝電力電纜WD-MYJY33-0.6/1KV3*1.5關鍵性能參數?

1.      ?電氣性能?

o    ?額定載流量?：環境溫度25℃時，空氣中敷設約30A；

o    ?絕緣電阻?：20℃時≥500MΩ·km；

o    ?耐壓測試?：3.5kV/5min（工頻電壓）不擊穿。

2.      ?機械與環境特性?

o    ?抗拉強度?：鎧裝層短期允許拉力≥3200N；

o    ?彎曲半徑?：靜態≥15倍電纜外徑，動態≥20倍；

o    ?工作溫度?：-40℃~+90℃（短期耐溫130℃）；

o    ?阻燃等級?：通過GB/T 18380.3 B類阻燃試驗（可選A類）。

?

三、低煙無鹵鎧裝電力電纜WD-MYJY33-0.6/1KV3*1.5應用場景與安裝規范?

1.      ?典型應用?

o    ?礦山井下供電?：采煤機、輸送機等設備電源連接（適應復雜機械應力環境）；

o    ?地面設施?：礦區辦公樓、變電站電力傳輸（低煙無鹵特性保障人員安全）；

o    ?自動化控制?：井下監控系統、傳感器供電（鎧裝層抗電磁干擾）。

2.      ?安裝要求?

o    ?敷設方式?：直埋時需鋪砂蓋磚（防護層厚度≥100mm）；

o    ?抗拉保護?：牽引力≤長期允許拉力的80%（建議使用防扭鋼絲繩牽引）；

o    ?接地處理?：鎧裝層與金屬設備外殼可靠連接（接地電阻≤4Ω）。

?

五、注意事項?

·         ?環境限制?：避免長期接觸強酸/堿性土壤（鎧裝層防腐蝕需額外防護）；

·         ?維護檢測?：定期測量絕緣電阻（建議每半年一次）；

·         ?儲存條件?：干燥通風環境，避免陽光直射（倉儲溫度≤50℃）。

?注?：以上參數綜合供應商技術文檔整理，實際性能以實測及采購合同為準。
