RS485四芯線MHYVP1*4*7/0.43技術解析?

?一、型號定義與結構特性?

1.      ?型號分解?

o    ?MHYVP?：煤礦用通信電纜（MH）+ 聚乙烯絕緣（Y）+ 聚氯乙烯護套（V）+ 編織屏蔽層（P）；

o    ?1×4×7/0.43?：1根主纜含4組獨立線芯，每組由7根直徑0.43mm銅絲絞合（單芯截面積約1.0mm?）。

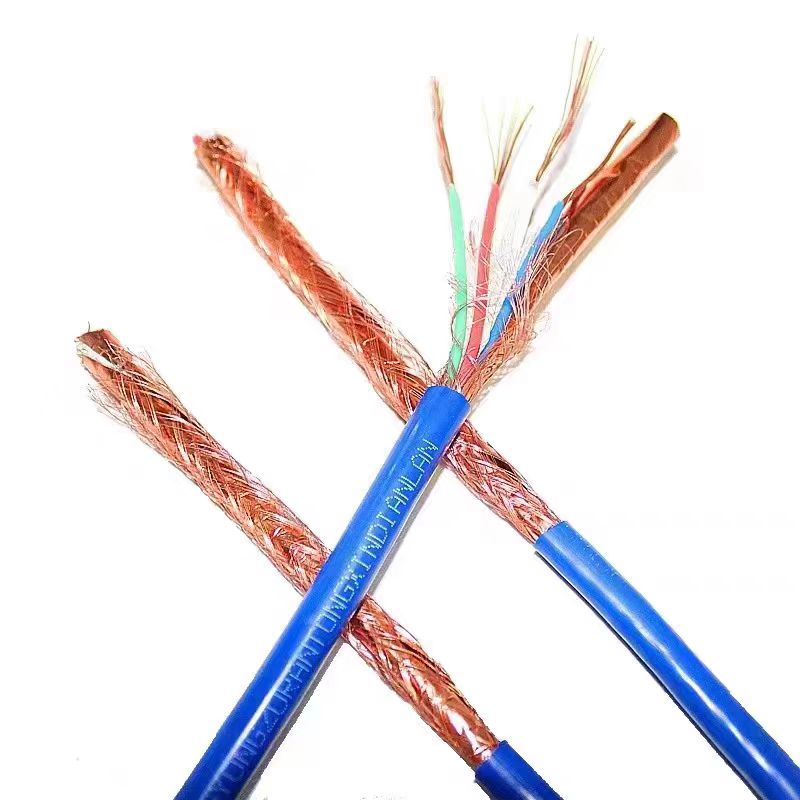

2.      ?分層結構?

o    ?導體?：多股細銅絲絞合（符合GB/T 3956第5類標準，柔韌性高）；

o    ?絕緣層?：聚乙烯（PE）材質（厚度≥0.6mm，耐溫-40℃~+90℃）；

o    ?屏蔽層?：鋁箔繞包+鍍錫銅絲編織（覆蓋率≥80%，抑制高頻電磁干擾）；

o    ?護套?：黑色/灰色聚氯乙烯（PVC，厚度≥1.5mm，防護等級IP54）。

?

二、RS485四芯線MHYVP1*4*7/0.43關鍵性能參數?

1.      ?電氣性能?

o    ?額定電壓?：450/750V（AC/DC）；

o    ?導體電阻?：20℃時≤45Ω/km（單芯0.43mm?銅導體）；

o    ?屏蔽效能?：30MHz下衰減≥55dB（適用于RS485差分信號抗干擾需求）；

o    ?傳輸速率?：支持10Mbps全雙工通信（RS485協議典型應用）。

2.      ?機械與環境特性?

o    ?抗拉強度?：長期允許拉力≥800N（適應礦井拖拽場景）；

o    ?彎曲半徑?：≥10倍電纜外徑（固定敷設）；

o    ?阻燃等級?：通過GB/T 18380.3阻燃試驗（ZR-MHYVP可選阻燃型）。

?

三、RS485四芯線MHYVP1*4*7/0.43應用場景與安裝規范?

1.      ?典型應用?

o    ?工業RS485通信?：PLC設備聯網、傳感器數據采集（抗電磁干擾場景）；

o    ?煤礦監控系統?：井下環境監測、人員定位信號傳輸（阻燃、防爆設計）；

o    ?能源設施?：輸配電自動化控制回路（長距離穩定傳輸需求）。

2.      ?安裝要求?

o    ?屏蔽接地?：單端接地（推薦屏蔽層僅一端接地，接地電阻≤4Ω）；

o    ?敷設間距?：與高壓動力電纜平行時保持≥50cm距離；

o    ?接頭處理?：使用金屬屏蔽DB9或RJ45接口（屏蔽層需與連接器外殼導通）。
