塑料銅芯屏蔽軟絞線RVSP2*1.5mm2技術解析?

?一、型號定義與結構參數?

1.    ?型號分解?

o    ?RVSP?：軟導體（多股細銅絲絞合）+ PVC絕緣層（V）+ 雙絞線結構（S）+ 編織屏蔽層（P）；

o    ?2×1.5mm??：雙絞線結構，每芯截面積1.5mm?，適用于抗電磁干擾場景。

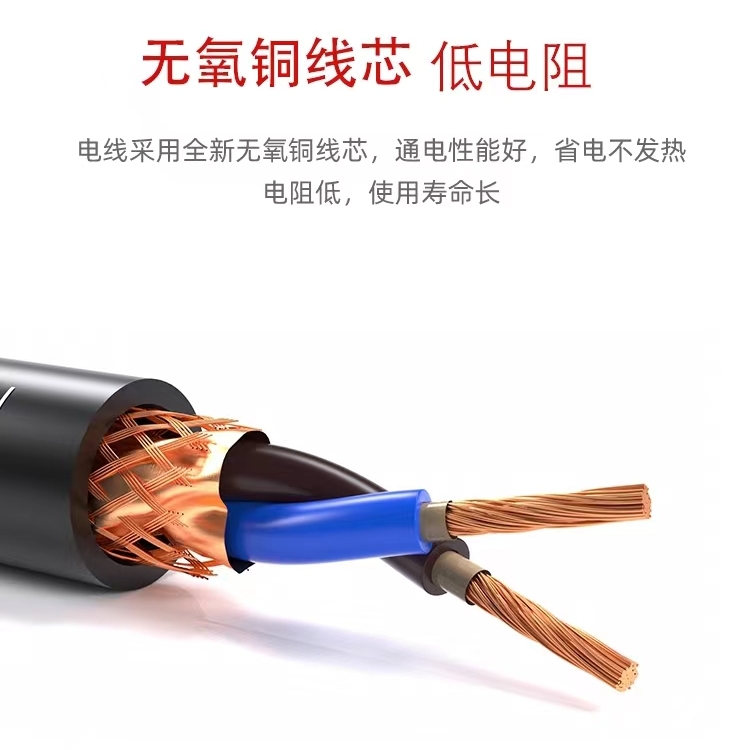

2.    ?分層結構?

o    ?導體?：多股軟銅絲絞合（符合GB/T 3956第5類標準，導電率≥98% IACS）；

o    ?絕緣層?：PVC材質（厚度≥0.6mm，耐溫70℃）；

o    ?屏蔽層?：鋁箔繞包+鍍錫銅絲編織（覆蓋率≥80%，抗高頻干擾）；

o    ?護套?：黑色/灰色PVC外護套（厚度≥1.5mm，耐磨損、抗酸堿）。

?二、塑料銅芯屏蔽軟絞線RVSP2*1.5mm2關鍵性能參數?

1.    ?電氣性能?

o    ?額定電壓?：450/750V（交流/直流）；

o    ?導體電阻?：20℃時≤12.0Ω/km（1.5mm?銅芯）；

o    ?屏蔽效能?：30MHz下衰減≥55dB（鋁箔+銅絲雙重屏蔽）。

2.    ?機械與環境特性?

o    ?彎曲半徑?：≥6倍電纜外徑（無鎧裝設計，適應狹小空間布線）；

o    ?工作溫度?：-30℃~+70℃（短期耐溫105℃）56；

o    ?阻燃等級?：普通型/阻燃型（ZR-RVSP通過GB/T 18380.3試驗）。

?

三、塑料銅芯屏蔽軟絞線RVSP2*1.5mm2應用場景與安裝規范?

1.    ?典型應用?

o    ?工業自動化?：PLC信號傳輸、傳感器供電（高電磁干擾環境）；

o    ?安防監控?：攝像機電源與通信線（屏蔽層抑制信號串?dāng)_）；

o    ?通信系統?：控制回路、保護線路連接（需穩定信號傳輸場景）。

2.    ?安裝要求?

o    ?屏蔽接地?：單點接地（推薦屏蔽層一端接地，接地電阻≤4Ω）；

o    ?敷設間距?：與高壓線平行時保持≥30cm距離；

o    ?彎曲限制?：禁止銳角彎折（防止鋁箔層斷裂導致屏蔽失效）。
