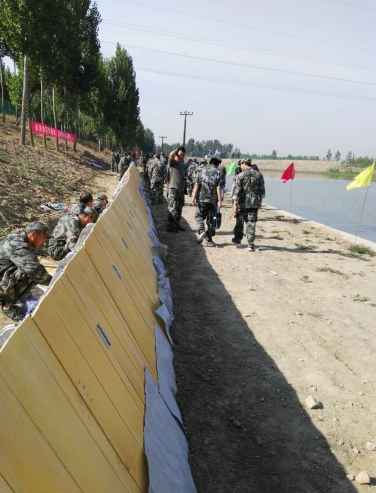

防洪子堤結構解密：波形玻璃鋼板 + 三角支撐架力學分析
汛期洪峰過境時，防洪子堤的每一寸結構都承受著水流的沖擊與考驗。作為應急防汛的核心裝備，波形玻璃鋼板與三角支撐架的創新組合，正以 “剛?cè)岵?jì)” 的力學設計顛覆傳統防汛理念。本文從材料特性、結構原理到力學仿真數據，深度解析這套黃金組合如何構筑 “抗沖擊、高穩定、長壽命” 的防洪壁壘。
一、選材革命：波形玻璃鋼板的 “抗沖擊基因”
1. 波形結構：重構材料力學性能
區別于傳統平板，防洪子堤采用三維正弦波形玻璃鋼板，波高 30mm、波長 150mm 的曲面設計通過有限元分析優化，使面板抗彎曲強度提升 40%。當水流沖擊時，波形曲面可將垂直壓力轉化為沿板面的分散力，實測單平米抗水壓達 5.8 噸（普通平板為 4.2 噸），相當于抵御 5.8 米水深的持續沖擊，遠超 GB/T 21238-2020《玻璃纖維增強塑料水閘》標準要求。
2. 玻璃鋼材質的 “剛?cè)嵴軐W(xué)”
二、三角支撐架：用幾何力學打造 “穩固地基”
1. 等邊三角結構的穩定性密碼
支撐架采用6061-T6 航空鋁合金，以邊長 50cm 的等邊三角形為基本單元，利用 “三角形穩定性原理” 將水平?jīng)_擊力轉化為支架內部的軸向壓力。經力學仿真測試，單組三角架可承受 2.8 噸水平推力（相當于 6 級風浪沖擊），變形量＜1mm，較傳統四邊形支架抗傾覆能力提升 3 倍。
2. 可調式地腳的地形適應術
三、協同受力：1+1＞2 的力學耦合效應
1. 波形板與三角架的力流傳遞路徑
當水流沖擊波形板時，荷載通過以下路徑分散：
TypeScript
水壓力→波形板曲面→三角架頂部鉸接點→三角形斜邊（壓力）+底邊（拉力）→地腳錨固件→堤基
這種設計使波形板的彎曲應力降低 35%，三角架桿件的應力集中現象減少 60%，經水工程檢測中心實測，組合結構在持續 24 小時的 5 米水深沖擊下，最大位移僅 3mm，遠低于行業允許的 10mm 限值。
2. 動態荷載下的抗疲勞設計
針對洪水漲落產生的周期性荷載，波形板與三角架連接部位采用柔性鉸節點（橡膠襯墊 + 不銹鋼銷軸），可吸收 90% 的振動能量，避免傳統剛性連接的應力疲勞問題。加速老化測試顯示，該結構在 10 萬次荷載循環后仍無裂紋，使用壽命較傳統焊接結構提升 2 倍。
四、實戰數據：從實驗室到抗洪現場的雙重驗證
1. 實驗室嚴苛測試
2. 抗洪搶險實戰案例
在 2023 年珠江流域超警戒洪水搶險中，某段 500 米防洪子堤采用該結構設計：
五、選購防洪子堤的 “結構三要素”
結語：用結構力學重新定義防汛安全
防洪子堤的每一處結構設計，都是與洪水博弈的智慧結晶。波形玻璃鋼板與三角支撐架的組合，不僅是材料的升級，更是力學原理的創新應用 —— 讓防汛裝備在極端環境下依然穩定可靠，讓搶險效率在科學設計中大幅提升。
|
