6063G-T6管母線   聚金鑫 6063-Φ200/184管型母線) 管口應平整，且與軸線垂直。

2) 管母線長度偏差為正誤差：+15～+25mm

3) 管母線允許有不影響外徑尺寸的矯直螺旋痕，其深度不得超過0.5mm

4) 管母線彎曲度：m/L<2.0mm

5) 管母與其配套的襯管的間距不大于0.5mm并能保證安裝需要。

6) 母線表面應光潔平整，不應有裂紋、折皺、夾雜物及變形和扭曲現象。

7) 管母材質采用6063G系列，狀態：T6。

8) 投標方應提供淬火工藝說明，及淬火對管母性能影響的說明。

9) 彈性模量值務需保證，以控制其安裝后的撓度值在規定范圍內。www.xabxg.com

管型母線的外觀

產品為空心管形結構，表面光澤，外形美觀，尺寸均勻。外徑尺寸從φ50mm到φ350mm；壁厚從3mm到18mm，單根長度長可達15米。實圖如下：

管型母線的技術要求：

1) 管口平整，且與軸線垂直。

2) 管母線長度偏差為正誤差： 15～ 25mm

3) 管母線允許有不影響外徑尺寸的矯直螺旋痕，其高層度不超過0.5mm

4) 管母線彎曲度：m/L<2.0mm

5) 管母與其配套的襯管的間距不于0.5mm并能保證安裝需要。

6) 母線表面光潔平整，無有裂紋、折皺、夾雜物及變形和扭曲現象。

7) 管母材質采用6063G系列，狀態：T6。

8) 彈性模量值以控制其安裝后的撓度值在規定范圍內。

管型母線遵循的技術標準

GB/T 3190-2008 《變形鋁及鋁合金化學成分》

GB/T 4436-1996 《鋁及鋁合金管材外形尺寸及允許偏差》

GB/T 4437.1-2000 《鋁及鋁合金熱擠壓管 第1部分：無縫圓管》

GB6983 《工業用鋁及鋁合金拉(扎)制管》

GB228 《金屬拉伸試驗方法》

GB/T6893-2000 《鋁及鋁合金拉（軋）制無縫管》

GB/T4437.1-2000 《鋁及鋁合金外形尺寸及允許偏差（擠壓無縫）》

GB/T4437.2-2001 《鋁及鋁合金外形尺寸及允許偏差（擠壓有縫）》

GB/T3048.2-2007 《電線電纜電性能試驗方法、金屬導體電阻率材料試驗》

YS/T454-2003 《鋁及鋁合金導體》

Q/XH01-2008 《鋁及鋁合金管型導體》

GBJ149-90 《電氣裝置安裝工程母線裝置施工及驗收規范》

包裝、標志、運輸、貯存：GB/T3199—2007《鋁及鋁合金加工產品包裝、標志、運輸、貯存》

鋁及管型母線規格表

（鋁錳合金管狀母線3A21/LF21、鋁鎂合金管狀母線6063(6063G)、鋁鎂稀土合金管狀母線LDRE/6R05、耐熱合金管狀母線6Z63）

名  稱        規 格 型 號

3A21-φ50/45

3A21-Φ70/64

3A21-Φ80/72

3A21-Φ100/90

3A21-Φ110/100

3A21-Φ120/110

3A21-Φ130/116

3A21-Φ130/110

3A21-Φ150/136

3A21-Φ170/156

3A21-Φ170/154

3A21-Φ170/150

3A21-Φ200/180

6063-Φ80/72

6063-Φ100/90

6063-Φ110/100

6063-Φ120/110

6063-Φ130/116

6063-Φ130/110

6063-Φ150/136

6063-Φ170/156

6063-Φ170/154

6063-Φ170/150

6063-Φ200/180

6063-Φ250/230

6063-Φ250/226

6063-Φ280/256

6063-Φ300/270

6063-Φ320/290

LDRE-Φ80/72

LDRE-Φ100/90

LDRE-Φ110/100

LDRE-Φ120/110

LDRE-Φ130/116

LDRE-Φ130/110

LDRE-Φ150/136

LDRE-Φ170/156

LDRE-Φ170/154

LDRE-Φ170/150

LDRE-Φ200/180

LDRE-Φ250/230

LDRE-Φ250/226

LDRE-Φ280/256

LDRE-Φ300/270

LDRE-Φ320/290

6Z63-Φ80/72

6Z63-Φ100/90

6Z63-Φ110/100

6Z63-Φ120/110

6Z63-Φ130/116

6Z63-Φ130/110

6Z63-Φ150/136

6Z63-Φ170/156

6Z63-Φ170/154

6Z63-Φ170/150

6Z63-Φ200/180

6Z63-Φ250/230

6Z63-Φ250/226

6Z63-Φ280/256

6Z63-Φ300/270

6Z63-Φ320/290

管型母線的性能

該系列產品具有獨特的材料性質（LDRE稀土鋁合金、6Z63耐熱鋁合金等）、是一種新型節能的母線導電材料，是傳統鋼芯鋁絞線、槽型、矩型鋁母線的替代產品。

管型母線主要性能體現在：

1）管型導體（母線）采用國內先進的熱頂鑄造無縫管等一系列的先進工藝，

表面光滑，尺寸精度高，抗拉強度，不易產生放電和變形；

2）產品采用公司自行研發的稀土、耐熱鋁合金材料（已申報國家發明），具

有優良的加工、焊接、導電及耐熱性能。產品經門鑒定，達到全部先進水平；

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量；

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），

導體在高溫下具有較高的機械強度，提高輸變電系統的安全可靠性；

5）安裝占地面積小，組合管母線是軟導線占地面積的1/3；

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長（國內初次應用在融冰裝

置中）；

管型母線是聚金鑫上海鋁業有限公司的主要產品，是電力輸變電系統中關鍵的設備（材料）之一，對輸變電系統及電力設備的安全、可靠運行起著至關重要的作用。

公司主要產品：6063（6063G）鋁鎂合金管母線、LF21（3A21）鋁錳合金管母

線、LDRE（6R05）鋁鎂硅合金管母線、6Z63耐熱管型母線；屏蔽式絕緣

銅（鋁）管母線、電力金具、電線電纜管等。

聚金鑫上海鋁業有限公司的鋁鎂合金管母線(6063)，鋁鎂稀土合金管母線(LDRE)，管型母線（LF21）及耐熱管型母線系列(6063-Zr)等多系列產品，廣泛應用于全國各省、市(地)電力公司220KV、500kV、750kV、?800kV及1000kV變電站和換流站工程，以及電流直流融冰裝置中作過流導體。該系列產品通過精心配料、經過同水平熱頂鑄造、橫向穿孔熱軋、形變熱處理、多道次冷拉成型等工藝制作而成，該系列產品市場占有率連續多年保持優異地位。

管型母線的用途

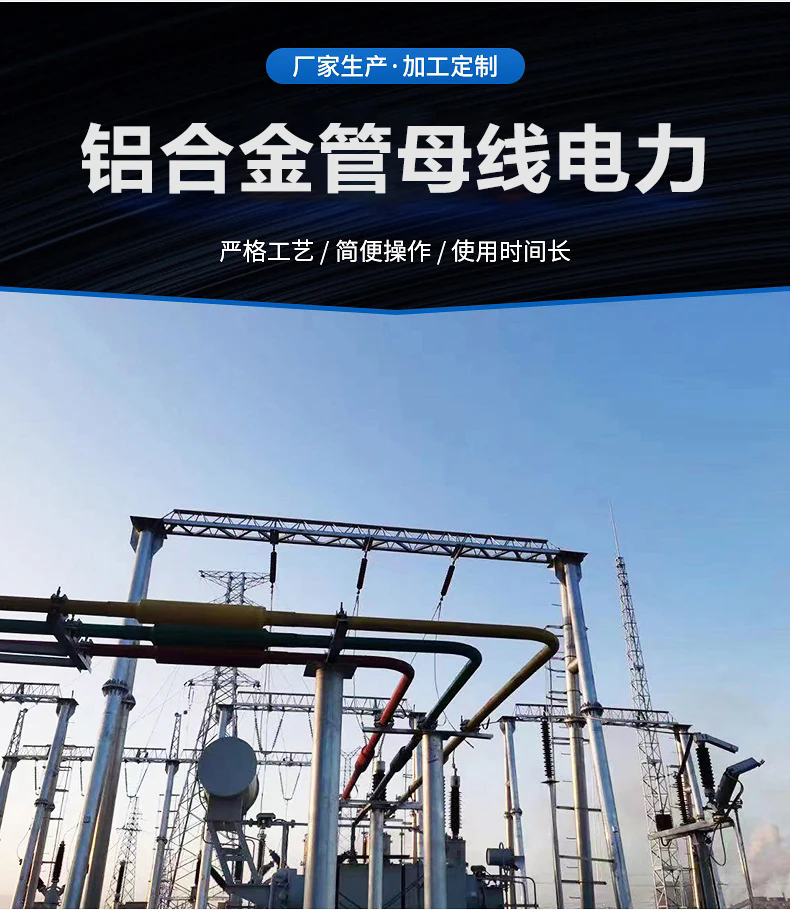

主要應用在我國電力建設工程中電網輸電導線與變電站變壓器之間的導體連接、輸電線路中的跳線、電力設備中的連接導體以及電流直流融冰裝置中作過流導體，是取代傳統的矩形、槽形、棒形母線和軟導線的全新導體，是電力輸變電系統中關鍵的設備（材料）之一，對輸變電系統及電力設備的安全、可靠運行起著至關重要的作用。

常用鋁及管型母線焊接方法如下：

氬弧焊（MIG焊接），氬弧焊接是在氬氣保護下，用交流或直流焊接電源，通過難熔的鎢作為不熔化電較，使它與工件產生電弧，以熔化填充材料和工件接口進行焊接，與電焊相比，它的優點是熱量集中，電弧穩定，熔化金屬既能得到氬氣的良好保護，避免氧化，又能將熔化的金屬表面的氧化膜通過氬弧予以清除而不用焊藥，因此既能獲得缺陷較少又純凈的優質焊縫，又能較易掌握焊接技術且能進行全位置焊接。

6063G（6063）鋁鎂合金管狀母線選用焊接材料：鋁鎂焊絲（S331）

LDRE（6R05）鋁鎂硅合金管狀母線選用焊接材料：鋁鎂焊絲（S331）

6Z63耐熱管型母線選用焊接材料：鋁鎂焊絲（S331）

3A21（LF21）鋁錳合金管狀母線選用焊接材料：鋁錳焊絲（S321）

系列產品：6063G（6063）鋁鎂合金管母線，LF21（3A21）管型母線，LDRE（6R05）鋁鎂硅合金管母線，6Z63（6063-Zr）耐熱管型母線 ，6063鋁鎂合金管管形母線、6063G鋁鎂合金管形母線、LF-21鋁錳合金管形母線、3A12鋁錳合金管形母線、LDRE鋁鎂硅合金管形母線、6R05鋁鎂硅合金管形母線、6Z63耐熱鋁合金管形母線；屏蔽式絕緣銅（鋁）管母線、電力金具、電線電纜、LGJ鋼芯鋁絞線，NAHLGJQ耐熱鋼芯鋁絞線，KLMG型跨路母線過渡金具，MGF1阻尼型封端蓋，MGZ1阻尼型終端球，MGG型固定金具，MGG型滑動線夾，SY單導線設備線夾，SYG銅鋁單導線設備線夾， MGF管形母線封端蓋， MGT T型線夾，SY設備線夾、管母T接金具，管母線T接線夾等等。
