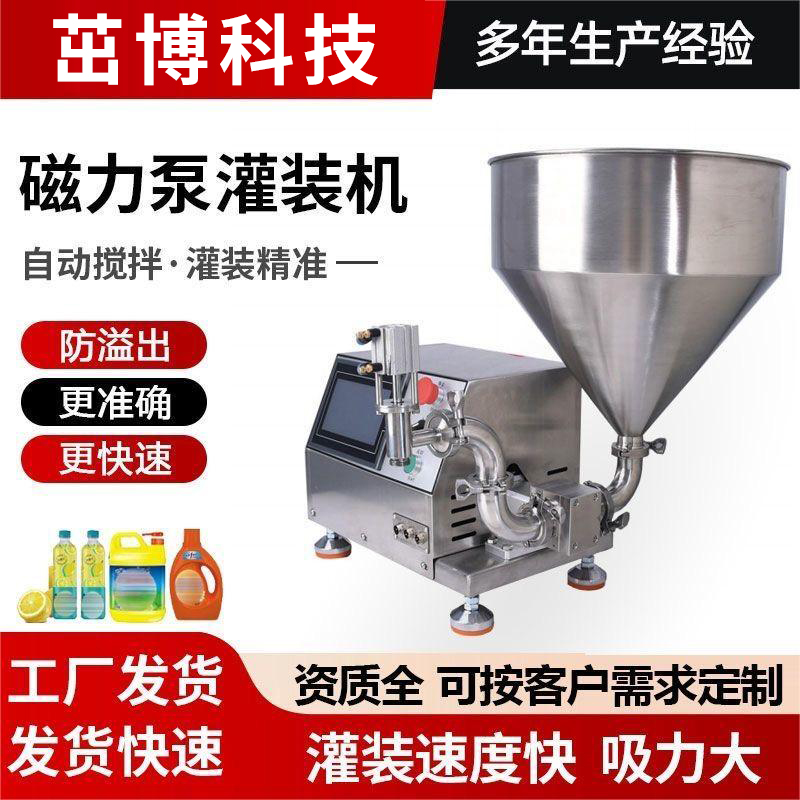

磁力齒輪泵灌裝機是一種利用磁力齒輪泵進行液體灌裝的自動化設備。以下是關于它的詳細介紹：
-
工作原理：
-
磁力齒輪泵主要由泵頭、磁力傳動器（磁缸）、電動機、底座等部分組成。磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透隔離套，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸同步傳遞，將易泄露的動密封結構轉化為零泄漏的靜密封結構，從而解決了 “跑、冒、滴、漏” 問題。
-
物料在磁力齒輪泵的作用下，從儲料罐被輸送到灌裝頭，再按照設定的量灌裝到容器中。
-
結構組成：
-
料斗：用于儲存待灌裝的液體物料，通常位于設備的上部，保護物料的供應。
-
U 型管道：連接料斗和磁力泵，起到輸送物料的作用。U 型設計可能有助于平衡壓力和穩定物料的流動。
-
磁力泵：核心部件，包括泵體、前法蘭、后法蘭以及磁力齒輪組件等。磁力齒輪組件內有主動磁力輪、隔套和從動磁力輪，通過磁力驅動實現液體的輸送7。
-
伺服電機：為磁力泵提供動力，驅動泵體內部的齒輪轉動，從而帶動液體流動。
-
灌裝頭：位于設備的下部，將從磁力泵輸送過來的液體準確地灌裝到容器中。灌裝頭的設計和結構會影響灌裝的精度和速度。
-
性能特點：
-
灌裝精度好：磁力齒輪泵能夠準確地控制液體的輸送量，灌裝誤差較小，對于需要高精度灌裝的產品，如藥劑、化妝品等非常適用。
-
通用性強：可適用于多種液體的灌裝，包括各種藥劑、化學品、油類、化妝品、食品等無顆粒狀液體，以及高粘度、高腐蝕性的液體。
-
操作方便：設備通常采用自動化控制，操作簡單，可實現手動、腳踏間歇灌裝或自動間歇灌裝，間歇時間可調。
-
易于清洗：結構相對簡單，且與液體接觸的部分材質多為不銹鋼等易清洗的材料，方便設備的清洗和維護。
-
運行穩定：磁力驅動方式避免了傳統機械連接可能出現的磨損和故障，運行穩定優良，使用壽命長。
-
應用范圍：廣泛應用于醫藥、化妝品、食品、化工等行業的液體灌裝生產線上，如藥水、香水、精華液、食用油、飲料、調味料等產品的灌裝。
|
規格
|
灌裝容量g
|
伺服電動機KW
|
正負誤差/g
|
長/寬/高/厘米
|
重量kg
|
|
ZB-18
|
1-9000
|
1
|
≤1克
|
63x32x32
|
30
|
|
ZB-60
|
1-22000
|
1
|
≤1克
|
65x32x32
|
32
|
|
ZB-90
|
1-39000
|
1
|
≤1g
|
80x35x32
|
35
|
|
ZB-120
|
1-60000
|
1
|
≤1克
|
90x38x32
|
|
