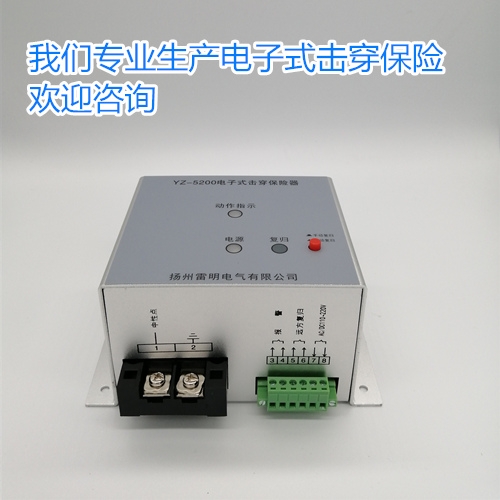

PT端子箱電子式擊穿保險YZ5200

   F-MS25-PVT/FM 系列擊穿保險器說明書 1、應用 YZ-F-MS25-PVT/FM 擊穿保險器主要用于電壓互感器的二次側（低壓側）過電壓保護，以防止高電壓串入二次回路造成二次回路電壓升高危害人身及二次設備安全；也可用于變壓器的低壓側，以防止高壓線圈和低壓線圈間發生擊穿時低壓側電壓升高。執行標準 IEC61643、GB18802.1。 2、型號及其代表意義 YZ-F-MS25 - PVT/FM YZ-F-MS：擊穿保險器 25：大發電電流25KA PVT：電壓互感器、變壓器用 FM：故障信號輸出 3、 結構性能 YZ-F-MS25-PVT/FM 擊穿保險器內置了獨特的雙脫扣保護裝置，具有熱和過載雙重保護，確保主元件損壞時，裝置整體呈現開路狀態，從而杜絕元件損壞造成電壓互感器二次中性點多點接地以及其導致的繼電保護不正確的動作。 YZ-F-MS25-PVT/FM擊穿保險器具備損壞告警及與主回路電氣隔離的遙信輔助觸點輸出功能，可方便運行人員日常巡視或者接入遠程監視系統，避免運行中對該類元件的監視死角，有效提高系統繼電保護的可靠性。 YZ-F-MS25-PVT/FM擊穿保險器采用模塊式可插拔結構。產品由插拔模塊，安裝底座構成。
   采用標準的 35mm 安裝卡軌，現場安裝、檢修、維護更換十分方便。 4、性能及參數型號 YZ-F-MS25-PVT/FM 交流大持續工作電壓 Uc 500 V 工頻放電電壓 Us 1000~1500 V 標稱放電電流（8/20us）In 20 kA 大放電電流（8/20us）Imax 25 kA 電壓保護水平 Up 2.8 kV 響應時間 tA 100 ns 工作溫度范圍 -40℃~+80℃ 工作/故障狀態 透明/紅阻燃等級 V0 接線端子小接線能力 4mm2單股線/軟線接線端子大接線能力 25mm2單股線/軟線安裝方式 35mm安裝軌外殼材料 PA66 防護等級 IP20 遙信觸點類型 浮動切換觸點遙信觸點交流切換能力 250V/0.5A 遙信觸點直流切換能力 250V/0.1A；125V/0.2A 遙信終端接線能力 大1.5mm2單股線/軟線 5、安裝、使用與維護產品應固定安裝于35mm導軌上。產品一端接被保護設備線路中，如互感器的中性點上、或不接地的變壓器相線上，另一端接地（PE），接地電阻不應超過10Ω。遙信終端11、12為常開，11、14為常閉，根據需要接相應的報警裝置。產品投入運行前應作預防性試驗，試驗項目如下： a)工頻放電電壓試驗 高壓側的電流限止在0.1A以下，其放電電壓值用精度不低于1.0級的儀表測量，其三次讀數的算術平均值應符合上表中規定。 b)絕緣電阻試驗 用直流1000V搖表測量（均勻轉速為120r/min），不應擊穿（絕緣電阻不低于100MΩ）；用直流2500V搖表測量（均勻轉速為120r/min），應可靠擊穿（絕緣電阻不大于10MΩ）。 注：絕緣電阻試驗不建議用電子式兆歐表測量。 當窗口為紅色，即產品處于故障狀態，應立即更換。 6、運輸、儲存產品包裝件在裝卸時應小心輕放，避免碰箱和沖擊，在運輸時嚴禁與酸堿等腐蝕性物品放在同一車廂內運輸。產品應貯存在沒有雨水侵入，空氣流通和相對濕度不高于85%的倉庫中。 7、售后服務在用戶遵守運輸、儲存及運行條件下，產品從本公司發貨日期起，在兩年內因質量不良而發生損壞或不正常運行時，本公司無償為用戶修理或更換。

    電壓互感器回路對于電力系統二次設備的正常運行及電網的安全穩定運行起著重要作用，因PT?、CVT二次中性點保護器導通導致CVT二次回路2點接地可能造成嚴重后果。因此，對此類事故應引起足夠的警惕，尤其對于一些投運較早的老變電站，應加強相關的檢查、改造，尤其是對PT?、CVT二次中性點保護器的檢查、及時更換，在不可靠的前提下予以拆除，防患于未然。
PT?、CVT二次中性點按照《繼電保護及電網安全自動裝置檢驗條例》，一般CVT中性點1000V搖表測耐壓，應不擊穿；采用2500V搖表測試，應可靠擊穿。在近端故障時，由于接地電流較大，流過地網產生的電壓降造成CVT二次中性點擊穿，從而使得CVT二次2點接地，且2接地點之間的電壓差ΔU疊加到各相電壓及開口三角電壓上，由此造成電壓相位錯誤，導致保護誤判故障方向而產生不正確的動作行為。
