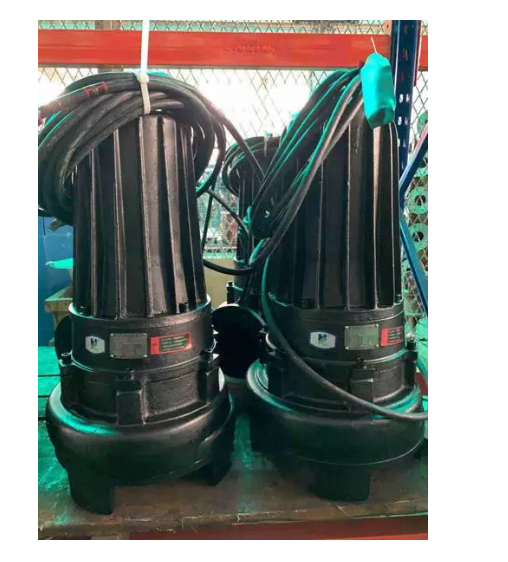

南京藍深集團150WQ100-8-5.5潛水泵

電機功率5.5KW

全銅線圈電機

出水口徑150mm

重量175kg

通過顆粒70mm

鑄鐵材質

配YCW型水下密封電纜十米

藍深潛污泵、污泥泵技術說明

排水、排泥泵的配置和用途為：

潛水污水泵安裝于生產廢水回收池，用于上清液回收加壓；

潛水污泥泵安裝于生產廢水回收池，用于抽送底部泥水；

 藍深潛水污水泵供貨范圍：

藍深集團生產的潛污泵能夠滿足就地手動控制和遠程控制，應包含但不限于以下范圍：

·裝配完整的潛水排污泵（泵殼、葉輪、配套電機、密封等）

·提升裝置（導桿、支架、吊鏈等）

·耦合裝置及附件

·每臺污水泵所需的10m 水下電纜、接頭、彎頭、緊固件、電纜接線箱。

·低液位浮球開關

·就地控制箱（含 PLC 信號接口）

·所有連接附件、螺栓等緊固件

·隨機的備品備件及備用工具

南京藍深潛水泵性能說明：

A.性能要求：

藍深潛污泵適合于長期潛入水下安全，可靠地運行；單級、單吸、離心式；

在額定流量、額定揚程的工況下，效率較高，在額定流量的80％~120％工況下，效率下降不應超過5％，在不超過額定流量的120％工況下，電機不超功率。

在輸送液體的密度達到1.05×103kg/m3時，電機不超功率。

潛水泵能沿導桿上下移動，升降自如，并可進行水平和垂直方向的調整，并設有安全制動裝置。

B.泵的設計及結構：

潛水電機與水泵一體，泵與電機共軸，立式安裝；

輸送介質不通過電機部分，直接從泵出口排出；

潛水電機的定額是以連續工作制（S1）為基準的連續定額；

電機的定子繞組應能承受歷時1min的1760V耐電壓試驗；

電機組裝后內腔應能承受壓力不小于0.2Mpa，歷時5min的氣壓試驗而無泄露現象；

在規定條件下潛水泵的一次故障前平均運行時間不小于3000小時；

潛水泵可有過熱或過電流保護裝置，可有密封泄露保護裝置；

潛水泵有可靠的接地裝置，引出電纜的接地線上應有明顯的接地標示，并應保證接地標示在使用期間不易磨滅。

每一臺泵可配有固定在池底的著脫，泵能順利地沿導軌自由滑動，并通過引導板等部件自動與著脫裝置耦合，耦合牢固可靠。

泵殼與著脫裝置間必須采用橡膠環密封，以保證無泄漏，保持高效率，同時降低振動和噪聲；

潛水泵的引出電纜采用YZW和YCW型橡套電纜或性能相同的電纜；

C.泵體：

泵體應設計成蝸殼式，其強度和剛度應能滿足大于額定壓力1.5倍的水壓靜壓試驗，并能長期承受泵工作時所產生的沖擊、振動等，而不產生有害的變形；

泵體上應在容易看到的位置設有轉向標志。

泵體材質為HT200，符合GB9439-2010的要求，表面光潔無粘砂、尖角、冷隔、氣孔、砂眼等缺陷；

D.葉輪：

葉輪設計成無堵塞式，以便固體顆粒能較大限度地通過；

葉輪經過靜平衡試驗；

葉輪材質為QT400-18，符合GB1348-2009的要求，過流表面光潔無粘砂、尖角、冷隔、氣孔、砂眼等缺陷；

葉輪與泵體之間應設有可更換的密封環，并留有適當?shù)拈g隙，以減少泵的容積損失；

輪轂應設計有足夠的尺寸，以保證有足夠的強度來傳遞動力；

E.主軸：材質選用2Cr13（3Cr13）經調質處理，應有效地、可靠地傳遞動力。主軸與葉輪用鍵連接，以傳遞動力。主軸與葉輪用葉輪螺母鎖緊并有止退墊片，可防止水泵倒轉，而造成葉輪松脫。

F.密封環：材質鑄造青銅，可防止因銹蝕而與葉輪咬死。設有密封環可較大限度地減少內部泄露，提高水泵的效率。

G. 機械密封

采用兩個上下雙重獨立的高質量機械密封系統，可以順時針或逆時針轉動，而不會帶來不良后果。機械密封的動環和靜環不可采用同種材料，應有適當?shù)挠捕炔�，均采用碳化鎢（動環）/碳化鎢（靜環），介質酸堿度范圍PH6-10。機械密封應該是免維護的，潤滑與被輸送液體相隔開，應能抵抗熱沖擊，碳化鎢材質的機械密封使用壽命不低于25,000小時。

H.耐磨環污水泵在蝸殼和葉輪間應有效密封，必須安裝耐磨環，耐磨環是由安裝在蝸殼進口處的靜止環和安裝在葉輪口上的旋轉環組成。必須將耐磨環可靠地固定在葉輪和泵殼上，在正常運行條件下或逆向運轉時都不會發生松動。耐磨環緊固方式應考慮到拆卸方便。

I.電機

電機為感應式鼠籠電機，絕緣等級為H級。

電機應采用專為潛水泵設計并能連續泵送溫度較高為40℃的介質。為監視每相繞組上的溫度，在定子繞組線圈中應裝有熱敏開關，熱敏開關應與外部電機過載保護相連接并接到控制柜。

電機和水泵均應藍深制造生產。組合服務因子（電壓、頻率、重力因素）應達到較小值為1.15，電機電壓的誤差應為10%，電機設計在較高40℃環境下工作，并且定子繞組的平均溫升不超過80℃，應提供一份能顯示轉矩，電流，功率因素，輸入輸出功率和效率的性能表。該性能表還應包括啟動和零負荷特性的數據。

南京藍深潛水泵的操作方式為就地手動控制和PLC自動控制二種方式。

1、手動控制

潛污泵控制柜配備手動控制，在自動控制無法實現的情況下仍然可以實現手動控制。即：當控制柜面板上“選擇開關”放在手動控制位置時，機器可在現場通過控制開關手動執行，手柄控制按鈕可分別控制設備的運行。

2.自動控制

在 PLC 自動操作方式下，潛水泵由時間自動控制。潛水?dāng)嚢铏C(jī)連續運行或間歇運行。

當選擇開關設置在全自動控制位置時，潛水?dāng)嚢铏C(jī)可按以下幾種方式運行。

(1)通過控制面板的起動按鈕。

(2)通過控制面板的時間控制。

提供售后服務
