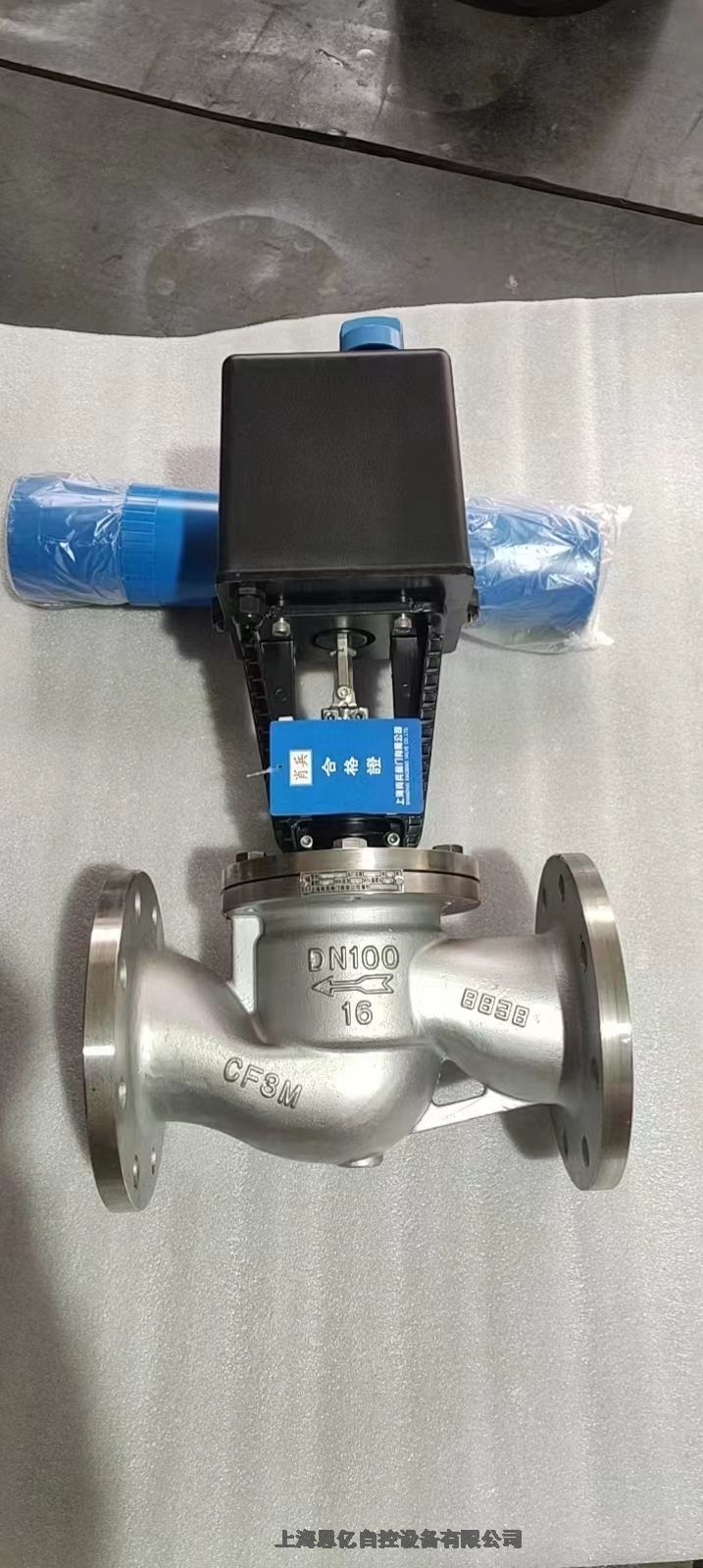

| 不銹鋼調節閥 |
 |
價格：1000 元(人民幣) | 產地：上海 |
| 最少起訂量：1臺 | 發貨地：上海 | |
| 上架時間：2023-06-15 11:03:02 | 瀏覽量：386 | |
上海恩億自控設備有限公司
 |
||
| 經營模式：生產加工 | 公司類型：私營獨資企業 | |
| 所屬行業：自控閥 | 主要客戶： | |
 在線咨詢  |
||
| 聯系人:孫經理 () | 手機:13816414669 |
電話: |
傳真: |
| 郵箱:enyish@126.com | 地址:上海青浦區程鶴路66號園區1123號 |
|
接線調試
◆ 浮點型 VA7150/VA3100/VA7100/VA7200
1、驅動器是由可逆轉電機驅動，帶動閥門閥桿上行或下
行實現閥門的開啟或關閉。
2、驅動器在接收控制電源信號時，當閥門全開或全關時，
由磁性離合器或限位開關保護斷開，閥門停止動作。
◆ 智能型 VA3102/VA7102/VA7202
MOT+
MOT-
1
2
4
5
6
7
8
9 10 11
2
3
R25
R26
R10
R14
C7
R7
C8
C11
C13
C12
R2 R4
R3
C5
R8
R15
R21
R5
R6
U3
U3
鍵 ①
鍵 ②
鍵 ③
LED 2 LED 1 LED 3
浮點型接線圖
智能型電子卡片設置圖
智能型接線圖
注意事項
1、驅動器必須予以保護，防止漏水而損壞內部機件和電機
2、驅動器不可被隔熱材料所覆蓋。不可放在有陽光直射的地方
3、當修理驅動器時，必須把電源關閉，以防損壞機件或造成漏電引至傷亡
4、當接上電源時，切勿試圖連接或拆卸電線
M
1 2 3
電源未端
驅動器軸桿
向下伸展
向上縮回
1-2
1-3
AC24V
1、長按“鍵①”，“LED1”燈亮,再次按“鍵①”,“LED1”燈閃一次將進入行程自動標定程序；
2、長按“鍵②”切換正反轉。“LED2”燈亮為正轉型，“LED2”燈滅為反轉型。
3、長按“鍵③”切換電壓電流輸入！癓ED3”燈亮為0-10V電壓，“LED3”燈滅為4-20mA電流；
4、接線完成必須進行行程標定，以確保閥按給定的信號準確動作。
■ 產品自售出之日起，免費保修一年。
■ 在正確存放和安裝使用情況下，公司保證產品在保修期內正常工作。
如在此期間，因制造質量不良而發生損壞或不能正常工作時，則由公司負責
更換或維修
|
