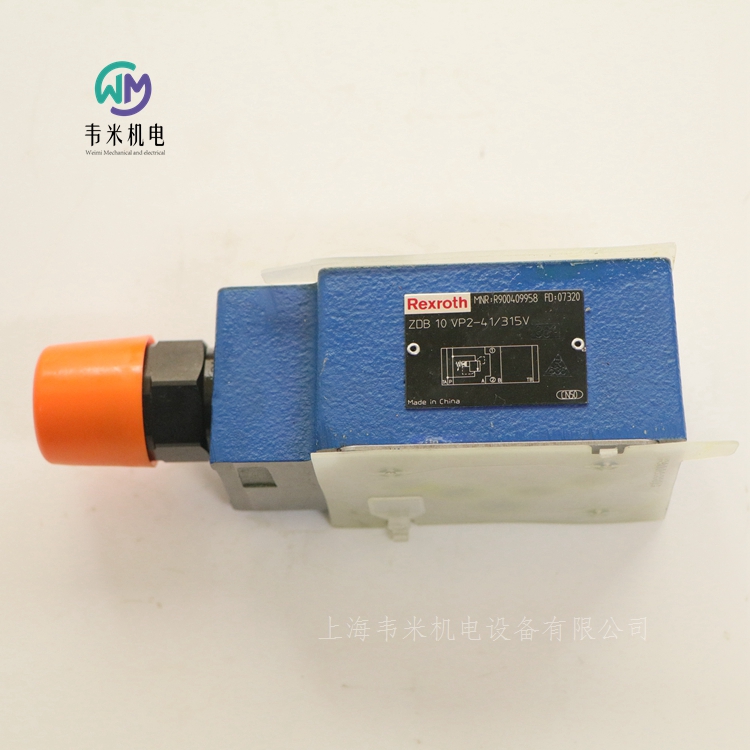

REXROTH溢流閥ZDB10VP2-42/315V，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！
力士樂REXROTH先導控制溢流閥
ZDB10, Z2DB10
規格 10
組件系列 4X
大工作壓力 315 bar
大流量 100 l/min
疊加閥
油口安裝面符合 ISO 4401-05-04-0-05
4 個壓力等級
6 個油路選項
帶 1 個或 2 個壓力閥閥芯
用于壓力調節的 4 種調整類型，可選
-旋鈕
-六角套筒和保護帽
-帶刻度可鎖定旋鈕
-帶刻度旋鈕
防腐蝕設計
ZDB 和 Z2DB 型壓力閥是一種采用疊加閥板設計的先導式溢流閥。這些閥用于限制系統壓力。這些閥門主要由殼體和一個或兩個壓力閥閥芯組成？赏ㄟ^調整類型設置系統壓力。
在初始位置時閥關閉。通道 A 中的壓力作用于閥芯。同時，壓力還通過噴嘴施加于閥芯的彈簧負載側并通過噴嘴施加于先導座。
如果通道 A 中的壓力超過彈簧上設定的值，則先導座開啟。液壓油從閥芯的彈簧負載側、噴嘴和通道流入通道 T (TA)。所產生的壓降使閥芯移動，從而打開從 A 到 T (TA) 的連接。在通道 A 中，彈簧上設定的壓力需確定下來。
德國力士樂REXROTH先導式溢流閥訂貨號和型號：
R900424537 ZDB10VA2-42/100V
R900409959 ZDB10VP2-41/100V
R900409937 ZDB10VP2-42/200V
R900409958 ZDB10VP2-42/315V
R900411413 Z2DB10VD2-41/100V
溢流閥的應用場合
1、起穩壓和溢流作用(閥口常開)
在定量泵進油或回油節流調速系統中
2、起安全保護作用(閥口常閉)
變量泵液壓系統、定量泵旁路節流調速系統和非節流調速系統。
3、起卸荷作用
4、作背壓閥使用
5、作吸收換向沖擊使用
6、可實現多級調壓和遠程調壓
二、減壓閥
1、作用
(1)減壓:
降低液壓系統某支路(控制油路、夾緊回路、潤滑回路等)的壓力。
(2)穩壓:穩定液壓系統某支路的壓力。
2、類型
按功能分
定值減壓閥:保證閥的出口壓力為定值。
定差減壓閥:保證閥的進、出油口壓差為定值。
定比減壓閥:保證閥的進、出油口壓力比為定值。
按結構分
直動式
先導式(常用)
3、先導式定值減壓閥結構及工作原理
結構
先導調壓部分:給定閥的出口壓力值。
主閥部分:通過主閥芯上下移動，調節減壓孔口節流損失，保證出口壓力恒定。
4、先導式減壓閥和先導式溢流閥的不同之處:
①減壓閥保持出口壓力基本不變，而溢流閥保持進口處壓力基本不變。
②在不工作時，減壓閥進、出油口互通，而溢流閥進出油口不通。
③為保證減壓閥出口壓力調定值恒定，先導閥彈簧腔需通過泄油口單獨外接油箱;而溢流閥的出油口是通油箱的，所以它的導閥彈簧腔和泄漏油可通過閥體上的通道和出油口相通，不必單獨外接油箱。
三、順序閥
1、作用:
利用油路本身的壓力變化來控制閥口開啟，達到油路通斷,實現執行元件的順序動作，它一般不控制系統壓力。
2、類型:
按控制方式
直控順序閥
外(液控)控順序閥
按結構
直動式
先導式
3、結構與工作原理:
4、先導式順序閥和先導式溢流閥的不同之處:
(1)溢流閥的進口壓力在通流狀態下基本不變。而順序閥一般不控制系統壓力。
(2)溢流閥為內泄漏，而順序閥需單獨引出泄漏通道，為外泄漏。
(3)溢流閥的出口必須回油箱，順序閥出口可接負載。
力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。
REXROTH溢流閥ZDB10VP2-42/315V
