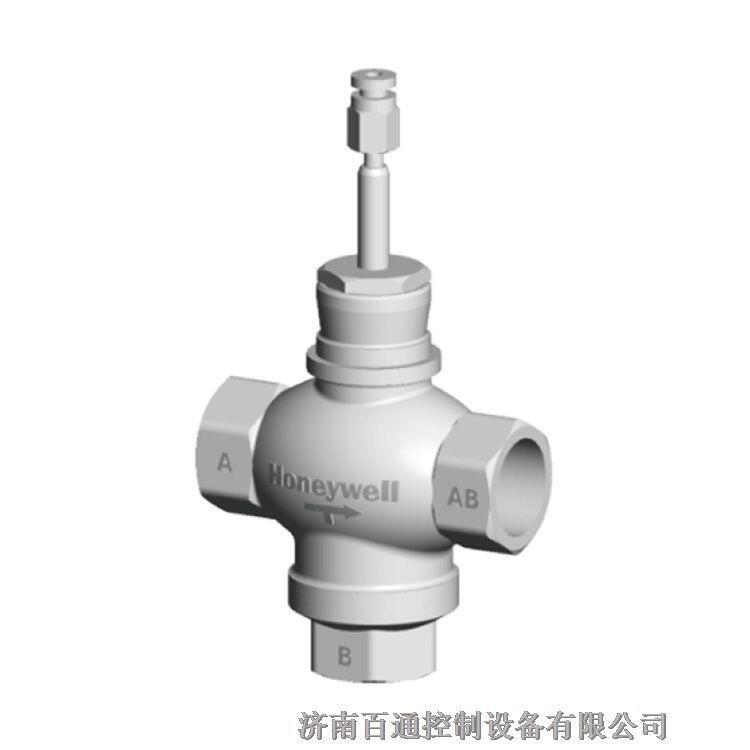

三通螺紋連接座閥V5011S3系列
產品概述
V5011S3W系列三通螺紋連接座閥可與ML74/ML64/ML88系列閥門執行器相連，普遍應用于暖通空調系統的冷熱水控制。
V5011S3S系列三通螺紋連接座閥可與ML88系列閥門執行器連接，普遍應用于蒸汽加濕控制。
產品特點
1. 低泄漏率
2. 使用壽命長
3. 閥桿精確定位，確保溫度控制
4. 無需配件，可與執行器快速安裝
技術參數
規格
公稱壓力： PN20
口徑： DN15 – DN50
閥門類型： 三通混流
流量特性： 等百分比 （A-AB）
線性（B-AB）
泄漏率 A-AB 泄漏率 ≤0.01% of Kvs
 B-AB 泄漏率 ≤0.02% of Kvs
可調比： 50:1
適用介質： 冷熱水，飽和蒸汽
介質溫度 水：-25~130℃
蒸汽：-25~180℃
額定行程
DN15-DN20：10mm
DN25：15mm
DN32-DN50：20mm
材質
閥體：不銹鋼
閥桿：不銹鋼
閥芯：不銹鋼
連接方式 螺紋（ISO7-1）
動作方向 閥桿向上關閉通道 A-AB
安裝要求
1. 介質水必須符合 GB/T 29044-2012 采暖空調系統水質要求。
2. 閥桿位置不得低于水平面。
3. 流體流向應與閥體流向箭頭方向一致。
4. 強烈推薦閥前安裝過濾器。
訂貨信息和技術參數
閥門規格 執行器關斷壓差（kPa）
型號 口徑 介質 Kvs(m3/h)    600N                              1800N
V5011S3W015 DN15 水 4  1100 (ML6420A3007-E    1600 (ML7421A8035-E ML8824A1820)
                                         ML7420A8088-E
                                         ML8824A0620
                                         ML7425A8018-E)
V5011S3S015 DN15 蒸汽 4 1100 (ML8824A0620) 1600 (ML8824A1820)
V5011S3W020 DN20 水 6.3 1100 (ML6420A3007-E   1600 (ML7421A8035-E ML8824A1820)
                                           ML7420A8088-E
                                           ML8824A0620
                                           ML7425A8018-E)
V5011S3S020 DN20 蒸汽 6.3 1100 (ML8824A0620) 1600 (ML8824A1820)
V5011S3W025 DN25 水 10    780 (ML6420A3007-E  1600 (ML7421A8035-E ML8824A1820)
                                            ML7420A8088-E
                                            ML8824A0620
                                            ML7425A8018-E)
V5011S3S025 DN25 蒸汽 10 780 (ML8824A0620) 1600 (ML8824A1820)
V5011S3W032 DN32 水 16   500 (ML6420A3007-E   1600 (ML8824A1820)
                                           ML7420A8088-E
                                           ML8824A0620
                                           ML7425A8018-E)
V5011S3S032 DN32 蒸汽 16 500 (ML8824A0620) 1600 (ML8824A1820)
V5011S3W040 DN40 水 25 300 (ML8824A0620) 950 (ML8824A1820)
V5011S3S040 DN40 蒸汽 25 300 (ML8824A0620) 950 (ML8824A1820)
V5011S3W050 DN50 水 40 200 (ML8824A0620) 630 (ML8824A1820)
V5011S3S050 DN50 蒸汽 40 200 (ML8824A0620) 630 (ML8824A1820)
尺寸 (mm)
閥門口徑 A B C Y1 A-AB關閉 重量kg
DN15 83 28.5 55 97 0.69
DN20 83 29.5 55 97 0.77
DN25 103 35.5 63 102 1.11
DN32 120 39.5 76.5 107 1.53
DN40 130 44.5 82.5 107 1.86
DN50 150 53.5 94 107 2.59
