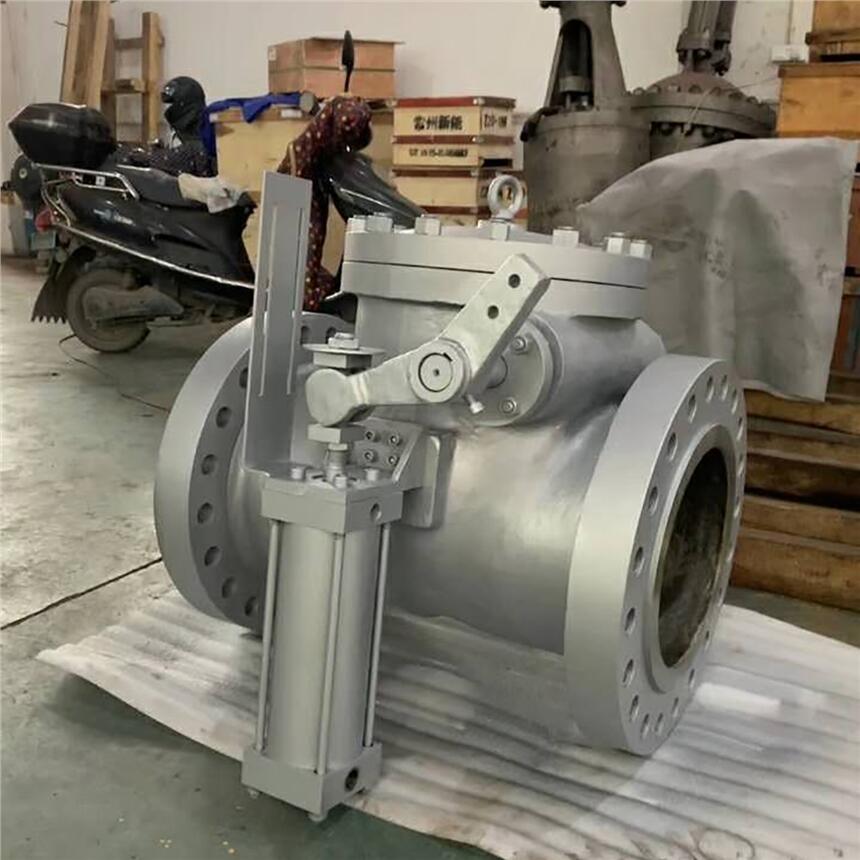

抽氣止回閥

一：產品簡介

止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。這類閥門是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。

止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上。止回閥根據材質的不同，可以適用于各種介質的管路上。止回閥安裝在管路上，即成為這一完整管路的流體部件之一，其閥瓣啟閉過程就要受它所處系統瞬變流動狀態所影響；反過來，閥瓣的關閉特性又對流體流動狀態產生作用。止回閥的工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦又“切換”要求，則必須動之靈活，這一要求較常見的機械運動更為苛刻。

由于止回閥在大多數實際使用中，定性地確定用于快速關閉，而在止回閥關閉的瞬間，介質是方向流動的，隨著閥瓣的關閉，介質從倒流速度迅速降至零，而壓力則迅速升高，即產生可能對管路系統有破壞作用的“水錘”現象。對于多臺泵并聯適用的高壓管路系統，止回閥的水錘問題更加突出。水錘是壓力管道中瞬變流動中的一種壓力波，它是 由于壓力管道中流體流速的變化而引起的壓力升躍或下降的水力沖擊現象。其產生的物理原因是流體的不可壓縮性、流體運動慣性與管道彈性的綜合作用結果。為了防止管道中的水錘隱患，多年來，人們在止回閥的設計中，采用了一些新結構、新材料，在保證止回閥適用性能的同時，將水錘的沖擊力減至小方面取得了可喜的進展。

二：產品用途

該閥用于電廠或熱電廠抽氣系統，或其它系統的蒸汽和水等非 腐蝕性介質管道上，防止汽輪機組在突然甩負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪葉片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄 漏使水從抽汽管路進入汽輪機內而發生水擊事故，以保護汽輪機的安全運行。作為防止介質逆流的裝置，該閥能在0．5秒內快速緊密的 關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，給汽輪機或抽氣系統以的保護。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質

三：結構特點

1、密封面堆焊Crl3系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。

2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，使閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔

迅速泄壓，閥瓣在0．5秒內快速關閥。

3、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥

門，并在運行中保持閥門的平穩和減少振動。

四：主要性能規范

試驗壓力 (MPa) 公稱壓力(MPa)

1．6 20 2．5 4．O 5．O 6．4 10．0

殼體強度試驗 2．4 3．0 3.5 6.0 7.5 9．6 15．0

密封試驗 1．8 2．2 2．8 4．4 5．5 7．1 11．0
