無線采集器配置說明

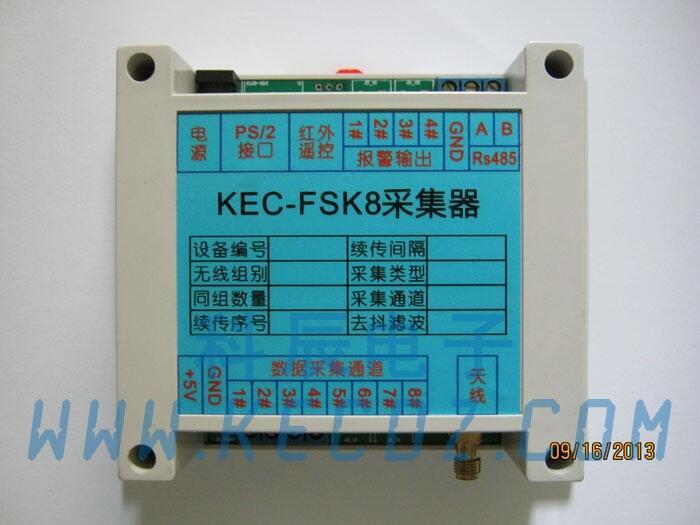

KEC-FSK8采集器是一款用在自動生產線上，對產線（機位、工位）的生產狀態或產量進行檢測統計的設備，并以無線方式實時的將采集數據傳輸?shù)椒⻊?wù)器。KEC-FSK8采集器一般用作JIT生產管理系統或品質管理系統的底層檢測設備。KEC-FSK8采集器完整版包含1路無線通訊通道， 8路采集通道，4路報警輸出，1個485通訊端口，1個紅外遙控器接收端口，1個PS/S端口。

KEC-FSK8采集器在使用之前需要對其工作模式進行配置，配置使用485通訊端口（不帶485通訊模塊的采集器使用專用配置線），在線路連接好后，打開FSK8Set.exe配置程序，進入配置界面，點擊 打開串口、測試連接，如果提示“找到n號設備”表示連接正常，可進行后續操作，不能找到設備時需檢查連接線路，串口號等，重復測試，直到找到設備。

配置說明

1. 設備編號，是采集器的地址碼，范圍從1-199，在同一個組（無線組別）中設備編號不能重復，一般同一個組中的采集器設置為連續的編號。
2. 無線組別，一臺無線AP可管理200個KEC-FSK8采集器，當采集器超過200個時，就需要使用到多臺無線AP，有時雖然采集器數量不多，但采集器分散在不同車間，為保證通訊的可靠性，也使用多臺無線AP進行管理，這時將每臺無線AP和與其管理的采集器設置為同一個無線組別，無線信號只在同組的設備進行數據通訊，避免與其他組的設備產生干擾。
3. 同組數量，KEC-FSK8采集器與無線AP有兩種通訊模式， 種是突發模式，當采集器檢查到采集通道有變化時，會立即發送數據給無線AP。第二種是順序模式，采集器每隔一個固定間隔時間就報告一次自身狀態給無線AP，在順序模式中，采集器是依次按順序向上報告的，比如1號采集器向上報告時，會同時通知2號（續傳序號中設置）采集器，2號采集器接到通知后，等待一段時間（續傳間隔中設置）后上傳自身狀態，并同時通知下一號，依次傳遞。同組數量的設置，就是在傳遞到同組數量的數值時，回到1號采集器，實現循環。同組數量也可以理解為同組的 編號。同組設備設置要相同。
4. 續傳序號，在順序模式中，某個采集器上報狀態后會通知下一個設備準備上報，續傳序號就是下一個設備的編號。
5. 續傳間隔，在順序模式中，每個上報之間的時間間隔，單位是0.01秒。
6. 采集類型，KEC-FSK8采集器檢測的信號，采集器需要檢測什么就選擇什么類型。
7. 采集通道，KEC-FSK8采集器有8路采集通道，分別是1-8號，選擇與硬件連接的通道。采集類型是端口高低狀態時，采集通道無效。
8. 去抖濾波，在采集過程中，信號在接通的瞬間往往會有火花抖動之類的情況，為保證檢測的可靠，需要進行濾波處理，等待信號的穩定，普通繼電器設置10-100之間。
