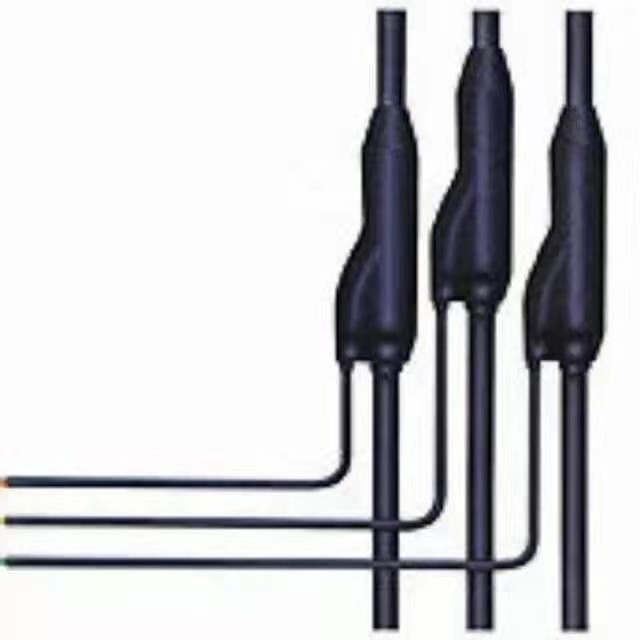

?預制分支電纜的選型及安裝施工

??1.預制分支電纜的選型：
??1）為了說明預制分支電纜的選型，首先簡要介紹一下作為預制分支電纜的主體——幾種常用的電力電纜型號含義及其使用場合。
??a、VV：聚氯乙烯絕緣，聚氯乙烯護套電力電纜
??可敷設在室內、隧道、電纜溝、管道、易燃及嚴重腐蝕的地方，但不能承受機械外力作用。b、YJV：交聯聚乙烯絕緣，聚氯乙烯護套電力電纜
??可敷設在室內、隧道內及管道中，可經受一定的敷設牽經，但電纜不能承受外力作用，單芯電纜不允許敷設在磁性材料管道中。
??c、ZR－VV：阻燃聚氯乙烯絕緣，聚氯乙烯護套電力電纜
??可敷設在室內、隧道、電纜溝、管道、易燃及嚴重腐蝕的地方，但不能承受機械外力作用。特點：在明火燃燒的情況下，移云火源，≤12s自動熄滅。
??d、ZR－YJV：阻燃交聯聚乙烯絕緣，聚氯乙燃護套電力電纜
??可敷設在室內、隧道內及管道中，可經受一定的敷設牽引，但電纜不能承受外力作用，單芯電纜不允許敷設在磁性材料管道中。
??特點：在明火燃燒的情況下，移云火源，≤12s自動熄滅。
??e、NH－VV：耐火聚氯乙烯絕緣，聚氯乙烯護套電力電纜
??可敷設在室內、隧道、電纜溝、管道、易燃及嚴重腐蝕的地方，但不能承受機械外力作用。適用于特殊要求場合，如大容量電廠、核電站、地下鐵道、高層建筑等。
??特點：在燃燒的環境中，保護90min（分鐘）正常運行。
??f、NH－YJV：耐火交聯聚乙烯絕緣，聚氯乙烯護套電力電纜
??可敷設在室內、隧道內及管道中，可經受一定的敷設牽引，但電纜不能承受外力作用，單芯電纜不允許敷設在磁性材料管道中。?
??適用于特殊要求場合，如大容量電廠、核電站、地下鐵道、高層建筑等。
??特點：在燃燒的環境中，保持90min（分鐘）正常運行。
??2）預制分支電纜的型號表示方法：
??預制分支電纜可從標稱截面10mm2～1600mm，同時具有1芯單支、1芯多支、多芯多支及多層次多支。
??3）預制分支電纜的選型：
??a.預制分支電纜使用場合對阻燃、耐火的要求程度，選擇相應的電纜型號。
??b.根據建筑設計的總?cè)萘考幼o(hù)余量求得截面。值得提及一點的是：單芯電力電纜在空氣中敷設長期允許截流量是相同截面三芯電力電纜的1.4倍左右。從電纜手冊中可查到：當導線工作溫度：65℃，環境溫度：25℃時，10mm單芯：72A，三芯：52A；70mm單芯：253A，三芯：175A；240mm單芯：552A，三芯：396A而直埋在土壤熱阻系數為80℃.cm/W的環境下，單芯電力電纜是相同截面三芯電力電纜流量的1.5倍以上。因此，無論是從經濟性或是從便于安裝維護的角度出發，都宜選用單芯電力電纜作為預制分支電纜的主體。對于三相三線、三相四線、三相五線，可采用多根單芯電纜平行敷設。
??c.選擇適當?shù)陌惭b施工方式和選用預制分支電纜生產商配套提供的合適規格、型號附件（附件的型號規格在安裝施工一節中予以說明）。
??d.根據建筑電氣總體設計圖確定各配電柜具體位置，在該圖紙上標明下列各種參數、指接頭在電纜上的準確位置尺寸。?
??e.在上述的基礎上，繪制預制分支電纜整體圖紙，在該圖紙上標明下列各種參數、指標，提供預制分支電纜生產廠作為定購和生產的依據。
