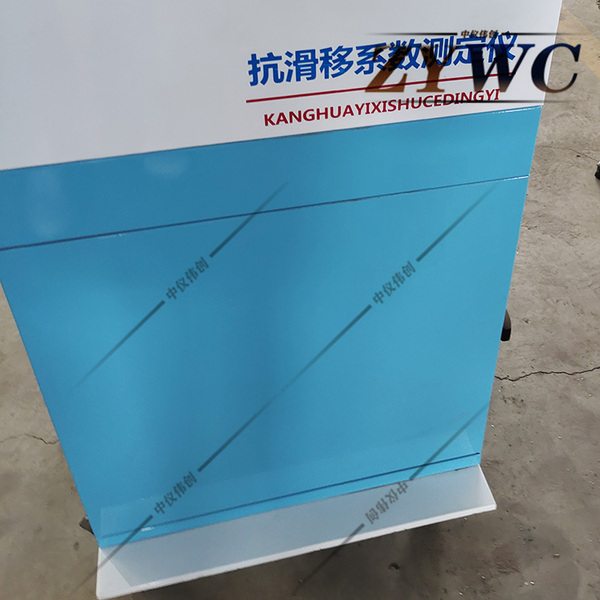

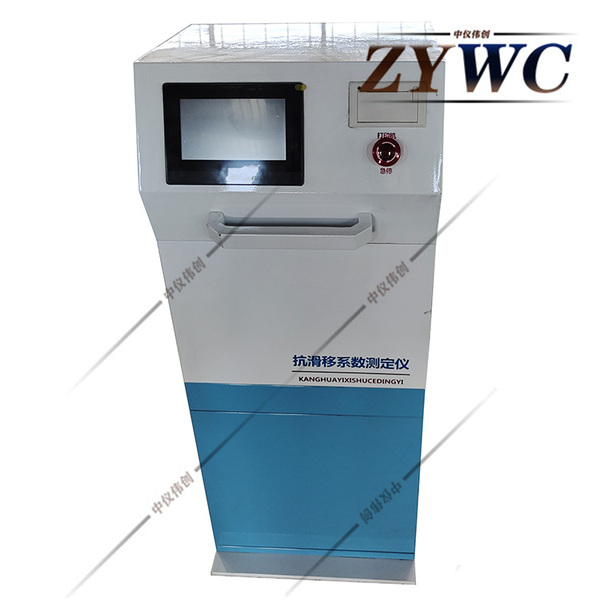

YH-24型抗滑移系數測定儀

*產品概述

抗滑移系數檢測儀主要用于:大六角頭高強螺栓連接副(M16,M20,M22,M24,M27、M30)和扭剪型高強螺栓連接副(M16,M20.M22,M24,M27,M30)與滑移板的抗滑移系數檢測。

有四個物理通道,6組共24個邏輯通道。具有參數備份和恢復功能,根據高強螺栓的檢測要求還

設置了峰值保持功能。

適用標準:GB50205-2001《鋼結構工程驗收規范》

*技術參數

1、測量范圍:30~400kN

2、試驗力分辨率:士0.IkN

3、試驗力示值誤羌:《土2.0%

4、顯示方式:觸摸屏顯示

5、外形尺寸：（長*寬*高）59*59*125cm

6、重量：83kg

*標準配置清單

1、觸摸屏控制柜                                               1臺

2、M16用傳感器-120kN                                   4只

3、M20用傳感器-180kN                                   4只

4、M22用傳感器-220kN                                   4只

5、M24用傳器-260kN                                      4只

6、M27用傳感器-330kN                                   4只

7、M30用傳場器-400kN                                   4只

	*產品特點 1、準確測量滑移面多個高強螺栓的緊固軸力，主機附帶實驗過程提醒功能，按照試驗順序操作更加方便。 2、成套的壓向力傳感器，四通道插拔式接口，主機配備wan能轉向功能，操作更加方便，適合不同場地操作使用。 3、配有高強螺栓及墊片，可以反復使用 4、多通道觸摸屏主機具有峰值保持，峰值自動存儲，滑移系數自動計算等功能



	*試驗方法



	1、先將沖釘打入試件定位孔,然后換成裝有傳感器的高強螺栓連接副或扭剪高強螺栓連接副。



	2、將傳感器按對應的序號連上控制儀表,儀表清零后,按要求擰緊螺帽,緊固高強螺栓終擰后、



	對裝有傳感器的每個螺栓預拉力值應在0.95P~1.05P。當傳感器力值達到規定要求時控制儀表開



	始報警約4秒。 為便于觀察,試件應在其側面畫出觀察滑移的直線.



	3、將組裝好的試件置于拉力試驗機上,試件的軸線應與試驗機夾具中心嚴格對中。 加荷時,



	應先加10%的抗滑移設計載荷值,停1min后,再平穩加荷,加荷速度為3-5kN/s,直到拉全出現



	滑移,測得滑移載荷Nv



	4、在試驗中當發生以下情況之yi時,所對應的載荷可定為試件的滑移載荷。



	（1）試驗機發生回針現象:



	（2）試件側面畫線發生錯動;



	（3）力值忽然衰減;



	（4）試件突然發生“嘣”的響聲。



	5、抗滑移系數應根據試驗所測得的滑移載荷Nv和螺栓預拉力P的實測值,按下式計算,宜取小數點



	二位有效數字.



	式中:一一由試驗測得的滑移載荷(kN):Nv



	一一摩擦面面數,取nf=2;



	一一試件滑移一側高強度螺栓預拉力實測值(或同批螺栓連接副的預拉力平均值)之和(取



	三位有效數字)(KN):EPr∑Pt



	一一試件一-側螺栓數量,取M=2。

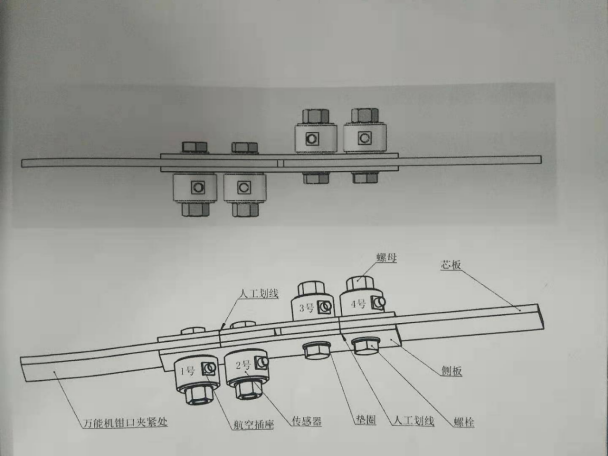

	圖二試件裝配圖

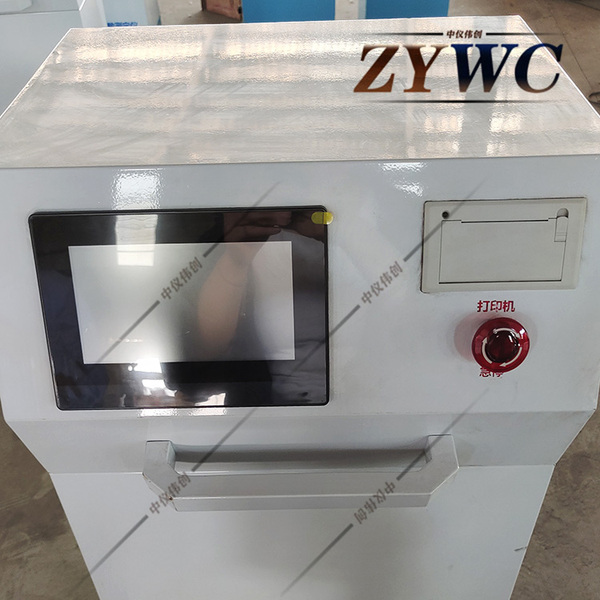

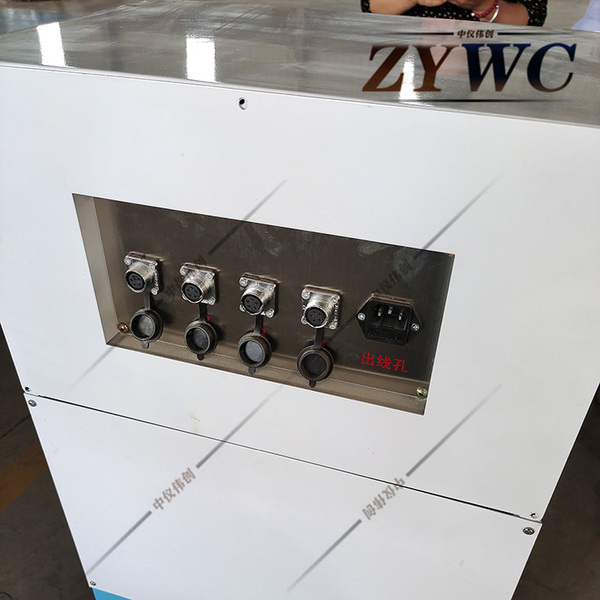

	*觸摸屏操作 1、打開檢測儀的電源開關預熱1fen鐘 2、檢查四芯軸力線、三芯電源線是否安裝正確（控制面板側面） 3、開機顯示LOGO圖，點擊中間部位或10秒后自動進入主界面



	*操作規程







	1、打開電源開關,點"進入試驗進入主界面,按要求點擊并設置各項參數,將四個同規格的傳感器與控



	制柜后插座按序號一一對應。



	2、再依次通過對應高強螺栓副(螺栓要有足夠的長度)將傳感器和滑移板連接好,按“清力”“清峰”鍵進行試驗力清零,按“試驗”鍵開始試驗,逐個擰緊高強螺栓連接副,當每組



	預緊力達到標淮力值后, 依次將四組高強螺栓連接副堅固好后將連接好的滑移板裝夾到wan能材料



	試驗機上做拉伸試驗(期間控制器不要關閉電源),當滑移板發生滑移時記錄滑移時的拉力值.













	*試件條件

1、試件由制造廠家加工，試件與所代表的鋼結構構件應為同一材質、同批制作、采用同一摩擦面處理工藝和具有相同的表面狀態，并應用同批同一性能等級的高強度螺栓連接副，在同一環境條件下存放。 2、試件鋼板的厚度t1、t2應根據鋼結構工程中有代表性的板材厚度來確定，同時應考慮在摩擦面滑移前，試件鋼板的凈截面始終處于彈性狀態。寬度b可參照表一規定取值。L1應根據機夾具的要求確定。

	3、試件板面應平整，無油污，孔和板的邊緣無飛邊、毛刺。
