一、閥門電動裝置WK+DZW90概述

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等�？捎糜诿鳁U閥，也可用于暗桿閥。

本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點�？蓪�(duì)閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

多回轉電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。

二、閥門電動裝置WK+DZW90規格參數

三、閥門電動裝置WK+DZW90電氣原理圖

四、WK+DZW90調整方法

7. 調整

電動裝置與閥門組裝后，必須對力矩控制機構、行程控制機構、開度指示機構分別進行調整，方可使用；Z型電動裝置的力矩控制機構、行程控制機構及開度指示機構相同，故調整方法一樣。

注意：調整前，必須檢查開度指示器上的電位器是否已脫開（把電位器軸上齒輪的緊定螺釘松開即可），以防損壞；手動使閥門處于中間位置，檢查控制線路是否正確后查看電機旋向，以防電機失控！

7.1力矩控制機構的調整（參見圖5、圖6）

   出廠前已按要求調整好轉矩，一般不需再調整。如需改變整定值，可旋轉調整軸至相應刻度。先調關向，后調開向。

    注意：戶外型力矩控制機構的調整軸壓下后方可旋轉！

7.2行程控制機構的調整（參見圖7）

注：先調關向，后調開向

7.2.1全關位置的調整

1） 手動將閥門關嚴；

2） 用螺絲刀壓下頂桿旋轉90°卡住，使中傳小齒輪與行程控制機構個位齒輪完全脫開；

3） 按關向箭頭旋轉關向調整軸，直到關向凸輪動作為止；

4） 旋回頂桿至原來的位置。

注意：此時應用螺絲刀旋轉一下調整軸，以確保中傳小齒輪與行程控制機構個位齒輪正確嚙合！

7.2.2全開位置的調整

1） 手動將閥門開到所需的位置；

2） 壓下頂桿旋轉90°卡住，使中傳小齒輪與行程控制機構個位齒輪完全脫開；

3） 按開向箭頭旋轉開向調整軸，直到開向凸輪動作為止；

4） 旋回頂桿至原位。

注意：此時同樣應用螺絲刀旋轉一下調整軸，以確保中傳小齒輪與行程控制機構個位齒輪正確嚙合！

7.3開度指示機構的調整（參見圖8）

   在調整好力矩、行程的基礎上調整現場開度指示機構，方法如下：

1） 移動轉圈數調整齒輪至所需的轉圈數位置；

2） 掛上電位器齒輪，擰緊電位器固定螺母并確定電位器齒輪的緊定螺釘是松開的；

3） 手動或電動關閉閥門并面對指示盤觀察電位器齒輪的旋向；

4） 關到位后轉動關向指示盤使標志對準指針；

5） 按所觀察電位器齒輪的旋向轉動電位器軸至臨近終端的位置，擰緊緊定螺釘；

6） 電動或手動操作閥門至全開位置，保持關向指示盤不動，旋轉開向指示盤使標志對準指針；

電動操作閥門檢查閃光燈，閥門開的過程中紅燈閃光，全開時紅燈長亮；閥門關的過程中綠燈閃光，關到位時綠燈長亮。

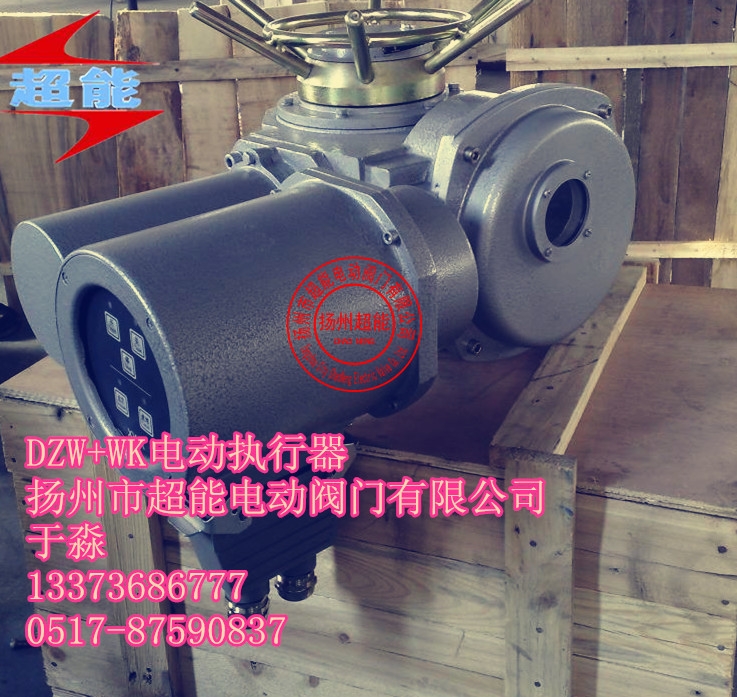

五、WK+DZW90產品圖片
