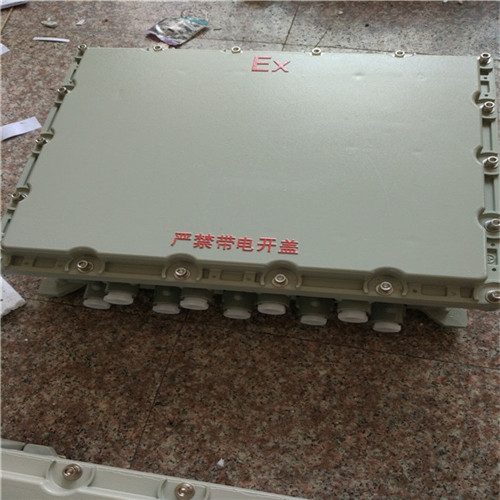

| JXD-48/20隔爆型防爆接線箱 |
 |
價格：100 元(人民幣) | 產地：浙江溫州市 |
| 最少起訂量：1臺 | 發貨地：浙江溫州市 | |
| 上架時間：2022-05-10 09:51:52 | 瀏覽量：839 | |
浙江浙創防爆電氣有限公司
 |
||
| 經營模式：生產加工 | 公司類型：股份合作企業 | |
| 所屬行業：防爆主令電器 | 主要客戶：石油，化工，礦用，加油站 | |
 在線咨詢  |
||
| 聯系人:李梅 (小姐) | 手機:15868051231 |
電話: |
傳真: |
| 郵箱:2707218167@qq.com | 地址:浙江省樂清市柳市鎮8號 |
|
JXD-48/20隔爆型防爆接線箱適用范圍
適用于爆炸性氣體環境1區、2區；
適用于可燃性粉塵環境21區、22區；
適用于ⅡA、ⅡB、ⅡC級爆炸性氣體環境；
適用于溫度組別為T1——T6的環境；
適用于石油采煉、儲存、化工、醫藥、紡織、印染、設施等爆炸性危險環境；
可配裝多種類型接線端子。
JXD-48/20隔爆型防爆接線箱技術參數
執行標準：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、IEC60079
防爆標志:ExdⅡT6、*ExdⅡBT6、*ExedⅡCT6
額定電壓：AC380/50Hz
額定電流：20A
防護等級：IP54、*IP55、*IP65
防腐等級：WF1進線示意圖
JXD-48/20隔爆型防爆接線箱產品特點
殼體采用鋁合金壓鑄成型，表面高壓靜電噴塑；
接線端子采用增安型*接線端子，接線方便、牢固可靠，并且根據電流大小有多種規格可供用戶任意選配；
進線口方向可根據用戶要求確定，并可根據用刻要求直接配DM系列電纜夾緊密封接頭；
進出線口螺紋可特制，可制成公制螺紋，NPT螺紋等形式；
增安型外殼可根據用戶要求采用不銹鋼制作，用戶如有要求請注明。
JXD-48/20隔爆型防爆接線箱外形及安裝舉例
殼體型號型號A B C D E進線口數量及規格出線口數量及規格備注
Ⅰ型BJX-20/4 200 185 100 140 100 1-G3/4"4-G1/2"ExdⅡBT6
Ⅱ型BJX-20/8 242 215 136 164 112 1-G1"7-G3/4"
Ⅲ型BJX-20/16 324 280 214 235 132 1-G1/2"7-G3/4"
Ⅳ型BJX-20/24 422 286 316 235 132 1-G1/2"11-G3/4"
Ⅴ型BJX-20/36 422 359 320 315 134 1-G1/2"13-G3/4"
殼體型號型號A B C D E F進線口數量及規格出線口數量及規格備注
Ⅰ型BJX-20/8 270 290 160 160 113 99 1-G3/4"6-G1/2"ExdⅡCT6
Ⅱ型BJX-20/16 330 360 220 220 119 104 1-G11/2"6-G3/4"
Ⅲ型BJX-20/24 370 408 260 260 135 119 1-G1/2"10-G3/4"
Ⅳ型BJX-20/36（48）460 498 350 350 140 124 1-G1/2"12-G3/4"
4.3.7防爆接線箱外殼明顯處設有清晰，性凸紋標志“ExdⅡBT6”或“ExdⅡCT6”。
4.3.8防爆接線箱的隔爆接合面涂204-1置換型防銹油。
4.3.9防爆接線箱外殼外表面涂銀灰色粉末漆。
4.3.10防爆接線箱銘牌采用不銹鋼板制造。
4.4 BJX防爆接線箱性能要求
4.4.1防爆接線箱應承受交流50Hz、電壓2500V的工頻耐壓試驗，歷時1min無擊穿和閃絡現象。出廠檢驗時，試驗電壓施加持續時間為1S，無擊穿及閃絡現象。絕緣電阻不小于20MΩ。
4.4.2防爆接線箱外殼高表面溫度不*過80℃，接線端子溫升不*過65K。
4.4.3防爆接線箱外殼應承受7J沖擊能量的沖擊試驗，不得損壞和發生影響防爆性能的變形。
4.4.4防爆接線箱的外殼精加工后進行靜壓試驗，試驗壓力ⅡB類為1Mpa，ⅡC類為1.5 Mpa，歷時10+2 0S，以不滴水無結構損壞為合格。
4.4.5防爆接線箱密封圈采用橡膠制造，應符合GB3836.1-2000附錄D中D3.3條規定的老化試驗要求。
4.4.6防爆接線箱電纜引入裝置應能夾緊電纜，符合GB3836.1-2000附錄D中D2.3的要求。
4.4.7防爆接線箱電纜引入裝置應進行密封試驗，符合GB3836.2-2000附錄D中D2.1條要求。
4.4.8防爆接線箱外殼應承受內部爆炸，符合GB3836.2-2000中15.1.2.2規定的動壓試驗要求。
4.4.9防爆接線箱外殼應承受GB3836.2-2000中15.2規定的內部點燃的不傳爆試驗要求。
4.4.10防爆接線箱外殼防護能力應不IP54的要求。
|
