警示語：

1.井下嚴禁拆卸電源！

2.關聯設備未經聯檢不得接入電源！

3.嚴禁改變電路和本安電路的電器元件的型號、規格與參數！

一、 概述西安除塵型語音對講款本安型防爆紅外攝像儀

1.1主要用途

KBA12W礦用本質安全型攝像儀是工業電視系統的產品之一，適用于煤礦井下環境中，采用H.264/ H.265MP壓縮格式，支持1080P視頻分辨率，支持WIFI和4G等無線，支持移動偵測，提供復位按鍵。實現對井下圖像的監控，這種一體化的攝像儀具有體積小、重量輕、要求照度低、清晰度高、抗干擾性好，是煤礦井下工業電視系統的理想配套產品。

1.2型號組成及其代表的意義

KB   A   12   W

無線

額定電壓

攝像儀

礦用儀器儀表

1.3防爆類型與標志

1.3.1 型    式：礦用本質安全型;

1.3.2 防爆標志：Exib  I Mb。

1.4使用條件

    環境溫度：0℃～+40℃；

    相對濕度：＜95%（+25℃）；

    大氣壓力：80kPa—106 kPa；

    機械環境：無顯著振動和沖擊的場合。不要在強電磁場或?qū)z像儀天線電磁屏蔽環境中使用；可在含有甲烷和煤塵爆炸性環境、無垂直淋水和濺水場合的煤礦中使用，但不得在含有破壞絕緣的腐蝕氣體的場合中使用。

二、 主要性能

2.1 供電電源

    a) 供電電壓： DC 12V

    b) 工作電流：≤700mA

2.2 主要技術指標

 2.2.1 圖像參數

a) 主參數：200萬 1/1.8''CMOS 星光級超低照度槍型網絡攝像機

b) 日夜轉換：·ICR紅外濾片式自動切換,實現真正的日夜監控；支持日夜兩套參數獨立配置。

c) 圖像清晰度：分辨率可達200萬像素（1920×1080）,可輸出Full HD 1080p@30fps實時圖像

d) 照度：
彩色：0.002 Lux @（F1.2，AGC ON）

黑白：0.001 Lux @（F1.2，AGC ON）

e)Smart事件模式：支持越界偵測，區域入侵偵測，進入?yún)^(qū)域偵測，離開區域偵測，物品偵測，物品拿取偵測，徘徊偵測，人員聚集偵測，快速運動偵測，停車偵測

f)分辨率：200萬/400萬可選

g)內置存儲卡：支持標準的256 GB Micro SD/Micro SDHC/Micro SDXC卡存儲

h)支持透霧、電子防抖，支持寬動態120 dB

i)2.8-12mm電子焦圈可調焦300萬鏡頭

2.2.2語音對講：

內置拾音器和喇叭，可與地面雙向語音對講。

a)內置拾音器：1個

b)內置喇叭：1個

c)報警輸入量：1對

d)報警輸出：1對

2.2.3物理接口：

a)以太網電口：2個，10/100M自適應

b)以太網光口：1個，100M

c)信號線接口：2路，最長距離3KM,帶寬100M.

c)報警輸入量：1對

d)報警輸出：1對

三、 安裝使用說明

3.1 攝像儀安裝

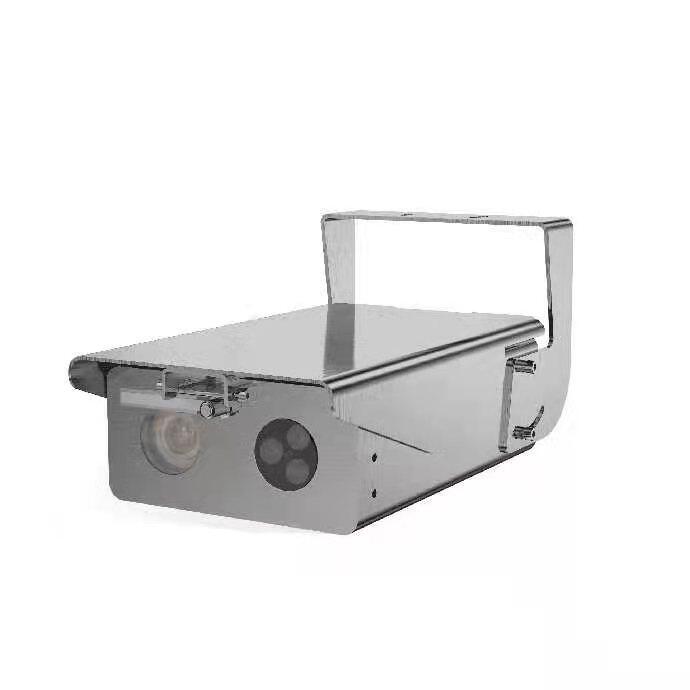

西安除塵型語音對講款本安型防爆紅外攝像儀

     KBA12W礦用本質安全型攝像儀采用無線輸出方式。下井安裝前，在地面將KBA12W礦用本質安全型攝像儀調好。方法是：將攝像儀電以太網口直接和PC機連接，通過IE地址欄鍵入攝像儀IP地址連上攝像儀，將攝像儀對準2～5m的低照度景物，觀察圖像清晰。井下安裝網絡攝像儀時，需先在地面上將攝像儀的IP地址按用戶的要求修改好后帶下井（注意井下攝像儀IP地址必須保證唯一性，攝像儀的IP地址和井上服務器的IP地址需在同一網段內） ，將網絡攝像儀通過光纜或電纜接入環網交換機，地面PC機可直接在IE地址欄中鍵入IP值連上攝像儀，也可通過自帶的客戶端軟件查看攝像儀。如果井下環境很潮濕，且攝像儀在井下打開過后蓋，則通電工作后，攝像儀的玻璃內壁有可能結露而使圖像不清楚，打開后蓋擦除露水即可。
