兩線制無源型4-20mA信號隔離配電器廠家直銷

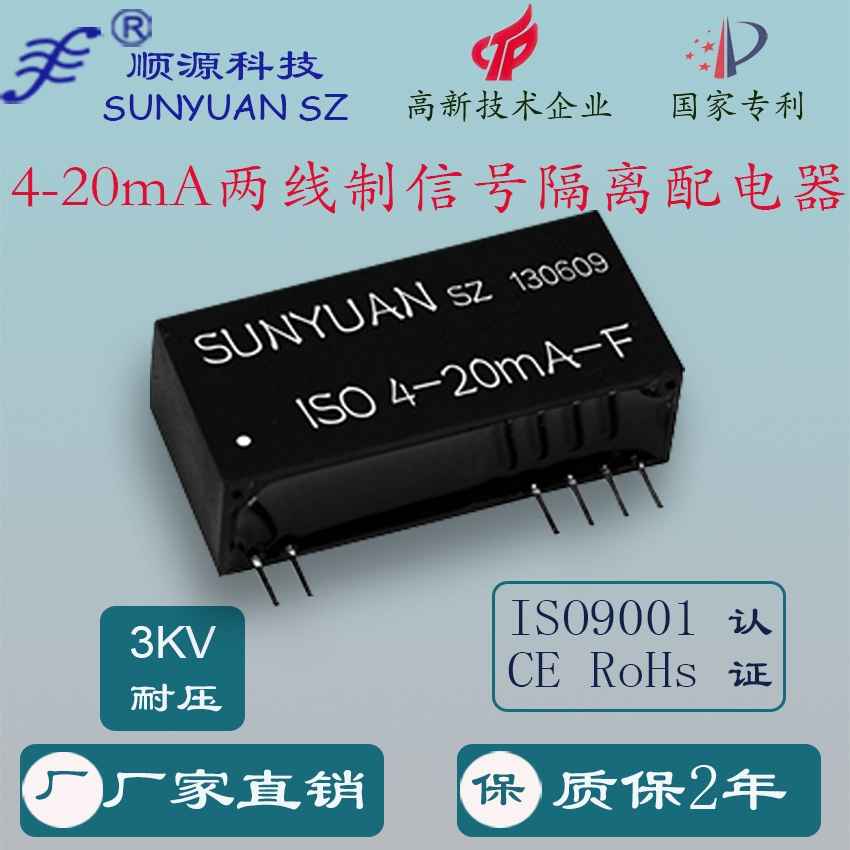

SunYuan SIP12 Pin 封裝的兩線制 4-2OmA（0-20mA）隔離芯片：ISO 4-20mA-F，是一種兩線制無源傳 感器 4-20mA 信號隔離配電器，屬于 ISO 4-20mA 系列的產品。該 IC 內部包含有電流信號調制解調電路、信號耦合隔 離變換電路和一個高效率的 DC-DC 電路等。該 IC 可以把 PLC、DCS、PCC 等控制系統發出的 4-20mA 信號傳送給兩 線制傳感器或智能儀表，方便了一些兩線制無源傳感器的信號測量、遠傳、隔離等功能。該 IC 輸出是針對 24VDC 和 取樣電阻（或稱負載電阻）相串聯的二線制供電回路（現場防爆功能）來設計的，同當前常用的模擬量輸入接口板（上 位機）、PLC、DCS 或其他儀表的模擬量輸入輸出接口相匹配。 內部的陶瓷基板、印刷電阻工藝及新技術隔離措施使 IC 輸入輸出之間能達到 3KVDC 絕緣電壓和工業級寬溫度、潮濕、震動的現場惡劣環境要求。ISO 4-20mA-F 產品使用 非常方便，無需外接器件和輔助電源即可實現兩線制無源傳感器的信號隔離、傳輸和配電功能。

產品特點

● 兩線制 4-2OmA 信號回路（防爆）輸入方式

● 兩線制 4-2OmA（0-20mA）配電回路有源輸出方式

● 全量程內極高的精度和線性度（誤差<0.2%）

● 信號輸入與輸出 3KV/6KVDC 高隔離

● 低阻抗（整體壓降<2V），無需外接元件和工作電源

● SIP 12Pin 超小體積，UL94V-0 標準阻燃封裝

● 給傳感器提供配電：16V ~ 21.5VDC

● 頻率響應（小信號帶寬）：2KHZ（Io=20mA）

● 工業級溫度范圍: - 45℃ ~ + 85℃

典型應用
● 兩線制無源傳感器供電及信號傳輸

● PLC、DCS 現場模擬信號隔離、采集

● 地線環流隔離及干擾抑制

● 儀器儀表信號與傳感器間可靠收發監控

● 模擬信號數據采集隔離與長線無失真?zhèn)鬏?nbsp;

● 電力儀器儀表、醫療設備監控隔離安全柵

● 采礦設備、防爆設施安全監控隔離柵

通用參數

技術 參數

典型應用連接圖
