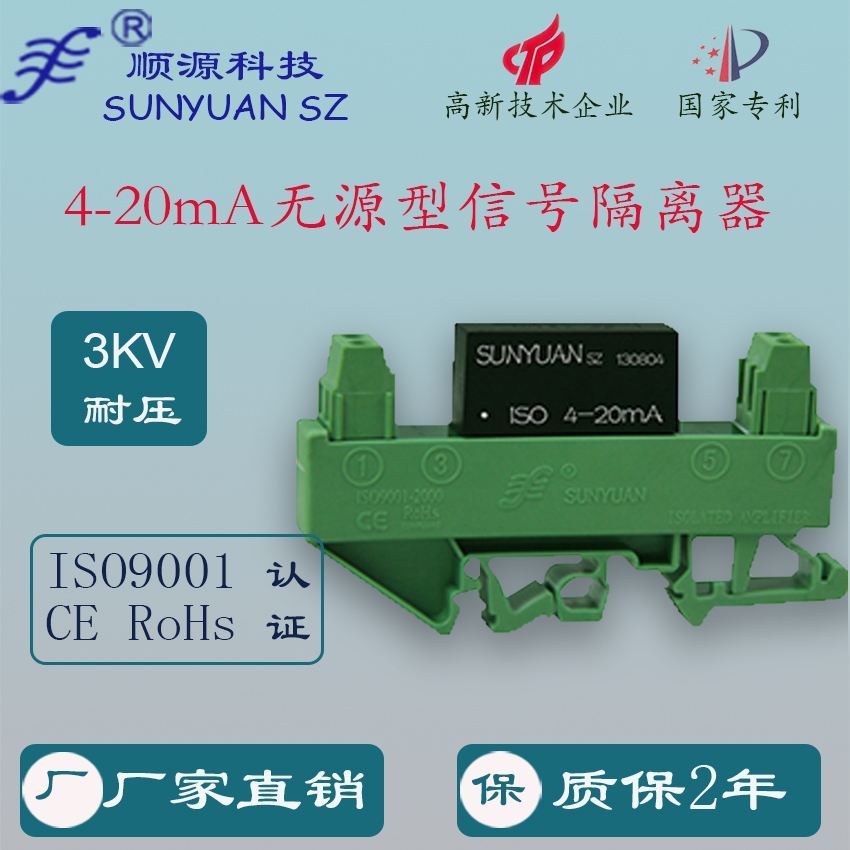

順源科技兩線制無源型隔離安全柵 DIN3小導軌安裝 ISO 4-20mA

SunYuan SIP12 Pin 封裝的電流環隔離芯片：ISO 4-20mA，是單片兩線制隔離接口 IC 芯片，該 IC 內部包 含有電流信號調制解調電路、信號耦合隔離變換電路等。很小的輸入等效電阻，使該 IC 的輸入電壓達到超寬范 圍（8.5~28VDC），以滿足用戶無需外接電源而實現信號遠距離、無失真?zhèn)鬏數男枰�。�?nèi)部的陶瓷基板、印刷電阻 工藝及新技術隔離措施使器件能達到 3KVDC 絕緣電壓并滿足工業現場寬溫度、潮濕、震動等惡劣環境要求。

產品特點
● 獨有高效信號回路饋電技術，無須外接工作電源
● 可適應多種模擬信號輸入，輸出為電流環回路供電方式
● 二線/三線/四線制通用傳感器有源信號放大及隔離變送
● 輸入端可接收儀器儀表與傳感器單雙向電壓或電流信號：
0-75mV/0-5V/0-10V/0-±10mV/0-±5V/0-±10V 等電壓信號
0-1mA/0-10mA/0-±1mA/0-±20mA/4-20mA 等電流信號
● 輸入端可接收 0-2KΩ / 0-10KΩ等位移電阻、電位器信號
● 模擬量輸入回路與電流環輸出回路 3000VDC 全隔離
● 全量程內極高的精度和線性度，非線性度誤差 < 0.1%
● 低成本、小體積 SIP 12Pin 標準 PCB 板上安裝設計
● 工業級溫度范圍： -40 ~ +85 ℃，符合 UL94V-0 阻燃封裝

典型應用
● 直流電流/電壓信號的隔離、轉換及放大
● 位移、電橋、電位器信號采集隔離與控制
● 毫伏微信號轉換成標準 4-20mA 模擬信號
● PLC/DCS 及儀器儀表與傳感器信號收發
● 系統的地線環流及各回路干擾隔離抑制
● 工業現場模擬信號長線傳輸干擾隔離
● 傳感器與儀器儀表間模擬量傳輸?shù)钠ヅ?/span>
● 工業控制系統各種模擬信號隔離調理 一進二出、一進三出、一進四出、 二進二出、三進三出等變送功能的實現

通用參數

精度、線性度誤差等級 ---------- 0.1，0.2 級

回 差 ---------- < 0.5%

輔助電源---------- 無

隔 離 ---------- 信號輸入與輸出

工作溫度---------- -20 ~ +70℃

絕緣電阻 ---------- ≥20M?

工作濕度---------- 10 ~ 90% (無凝露)

耐 壓 ---------- 3KV(60HZ / S)，漏電流 1mA

存儲溫度---------- -20 ~ +70℃

耐沖擊電壓---------- 3KV， 1.2/50us(峰值)

存儲濕度---------- 10 ~ 95% (無凝露)

技術參數

產品額定值

典型應用連接圖
