V8BFW16 蝶閥及執行器

產品數據

特點

● 口徑 DN50-DN600

● 無靠背閥座：密封可靠，扭力小，使用壽命*

● 開關控制或模擬量控制

● 可以手動操作

● 位置自鎖，3D位置指示

● 加熱器預防冷凝

● IP67防護等級

技術參數

閥體

口徑       DN50-DN600

公稱壓力   PN16

介質       冷/熱水

介質溫度   -10℃ -- 120℃

閥體材質   GGG40(DN50-150為GG25)

閥板       尼龍涂層GGG40

閥桿       SS410(DN50-300, DN450/DN500)

           SS410 class 3(DN350/DN400/DN600)

閥座       EPDM

管道連接   ISO7005-2

密封壓力   <=DN400      1.76mPa,

            DN450-600, 1.1mPa

執行器(NOM..-E)

電源       220Vac,+/-10%, 50/60 Hz

運行時間   見執行器信息表

行程        90°± 5°

控制(調節型)    4~20mA, DC 1~5V 或 2~10V

反饋 (調節型)   4~20mA 或 DC2~10V

防護等級        IP67

加熱器          見執行器信息表

過載保護        內置過熱保護，135 ± 5℃停機，95 ± 15℃恢復

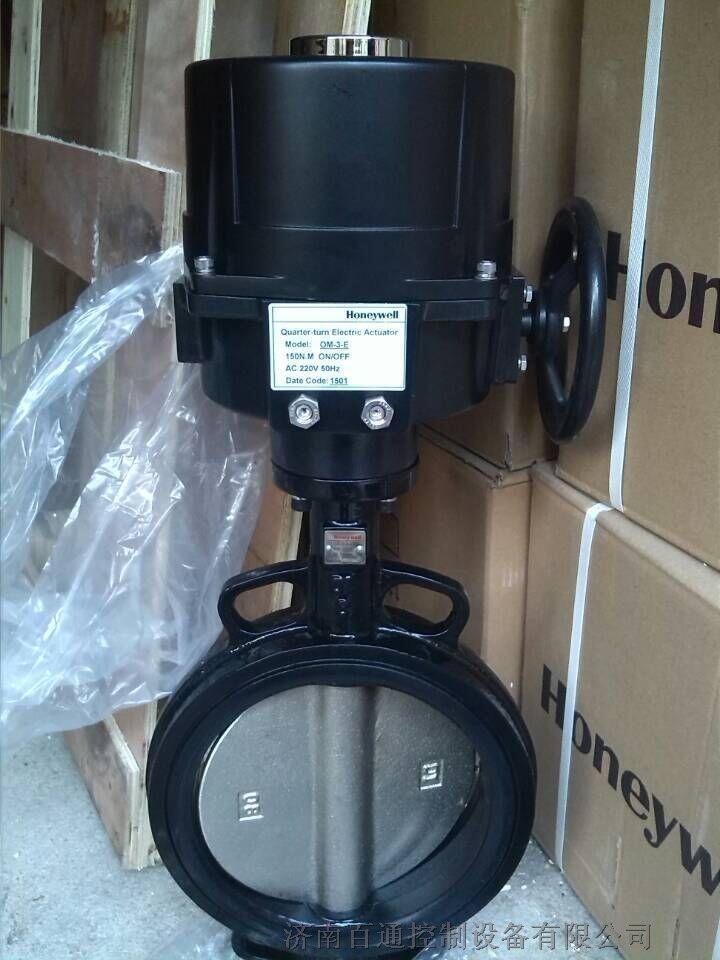

霍尼韋爾電動蝶閥V8BFW16(DN50-600) 應用

V8BFW16系列蝶閥及其NOM..-E電動執行器可以應用于商業樓宇、公共建筑及城市管網的水系統或通風系統中，可以實現調節量或開關量控制。執行器調節型產品可接受多種控制信號，如4~20mA, 1~5V或2 ~10V（可現場設定）。

霍尼韋爾模擬量電動蝶閥及執行器型號：

V8BFW16-050/NOM-P1A-E/CN7220A2007

V8BFW16-065/NOM-P1A-E/CN7220A2007

V8BFW16-080/NOM-P1A-E/CN7234A2008

V8BFW16-100/ NOM-P2A-E

V8BFW16-125/NOM-P3A-E

V8BFW16-150/NOM-P4A-E

V8BFW16-200/NOM-P4B-E

V8BFW16-250/NOM-P5A-E

V8BFW16-300/NOM-P5B-E

V8BFW16-350/NOM-P6A-E

V8BFW16-400/NOM-P7A-E

V8BFW16-450/NOM-P8A-E

V8BFW16-500/NOM-P8A-E

V8BFW16-600/NOM-P8B-E

霍尼韋爾開關量電動蝶閥及執行器型號：

V8BFW16-050/NOM-1A-E/CN4620A1001

V8BFW16-065/NOM-1A-E/CN4620A1001

V8BFW16-080/NOM-1A-E/CN4634A1001

V8BFW16-100/ NOM-2A-E

V8BFW16-125/NOM-3A-E

V8BFW16-150/NOM-4A-E

V8BFW16-200/NOM-4B-E

V8BFW16-250/NOM-5A-E

V8BFW16-300/NOM-5B-E

V8BFW16-350/NOM-6A-E

V8BFW16-400/NOM-7A-E

V8BFW16-450/NOM-8A-E

V8BFW16-500/NOM-8A-E

V8BFW16-600/NOM-8B-E

 蝶閥特點：

● DN50以上閥板有加強筋，增加蝶板強度；

● 球墨鑄鐵蝶板為尼龍涂層，耐腐蝕，耐高溫，外形美觀，有效降低閥板與閥座間的摩擦；

● 第三面法蘭設計符合標準ISO 5211銜接介面要求，方 便操作器搭配及高低溫延長管使用；
● 閥軸使用無銷式連接方式，避免銷孔泄漏可能；下軸端八角設計，使蝶板與閥軸緊密咬合，有效減少因加工公差而導致的閥門無法完全關閉，確保閥門密封；
● 無靠背式閥座，避免閥體與閥座的泄漏點；嵌套式閥座設計，方便組裝，并有效避免因安裝不當而引起的扭力增加；
● 閥座側面突出于閥體，安裝時不需法蘭墊片；
● 閥軸與閥體之間，上軸端增加自潤式軸承，避免一般蝶閥出現的閥軸與閥體“咬死”現象的發生；并有效降低蝶閥扭力；
● 閥體結構簡單，體積小，安裝空間小，扭力小，為節能型產品。
