丹佛斯電動二通/三通閥技術說明： 用于鍋爐, 區域供熱和制冷設備, 冷卻塔, 加熱機組, 和空調機組中作為控制或截止閥門. 適用用于閉式或開式管路系統(注意避免氣蝕). 技術參數： 額定壓力： PN16 閥門口徑： N65..DN150 連接方式： 法蘭 介質溫度-20...220℃ 可調比大于100 額定行程 40mm 閥體 EN-GJS-400-1.......
|

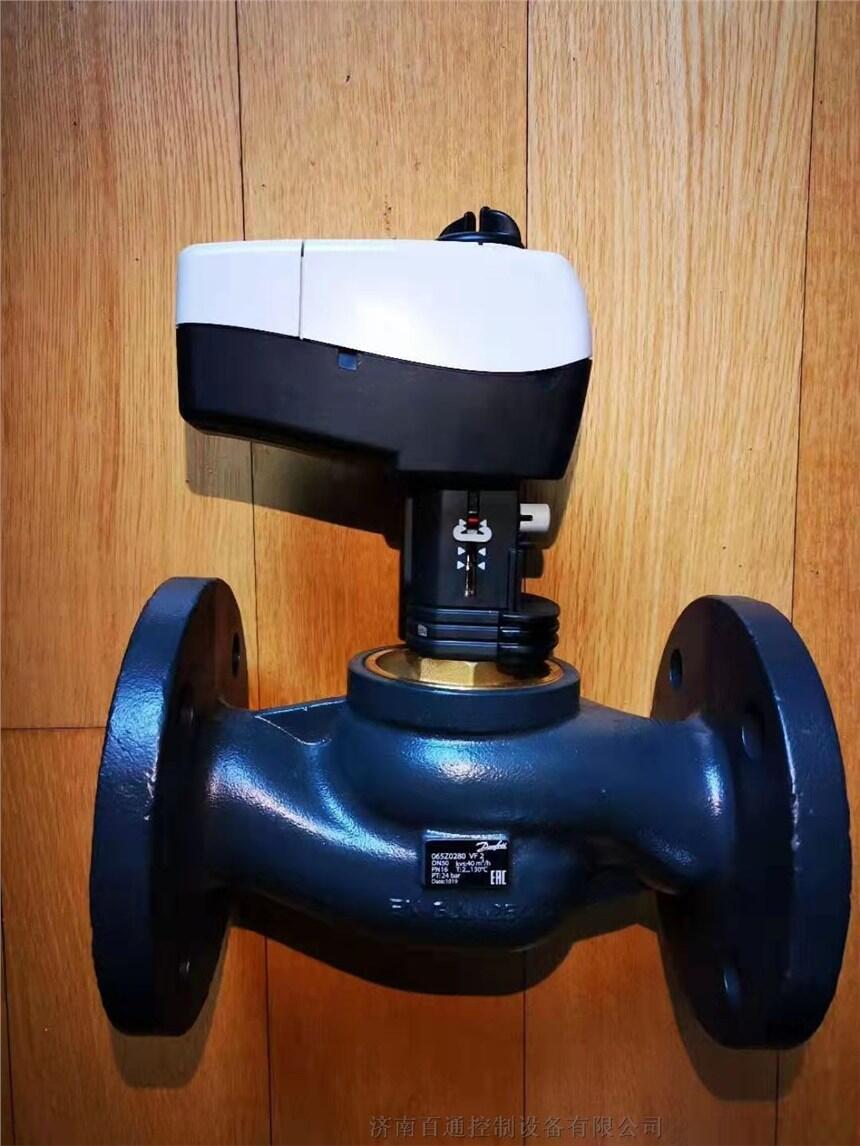

VFG,VFG2,VFGS2,VF2,VF3,VFVFG2丹佛斯電動調節閥的詳細資料：
|
|
、 DN15～250；
b、 tmax200℃；
c、 二通閥常開型（NO）；
d、 介質：循環水30%的乙二醇混合水；
e、 閥芯：VFG2金屬/金屬密封；VFG21軟密封；
f、 壓力平衡型。
VFG25兩通閥
a、 DN15～80；
b、 tmax200℃；
c、 二通閥常開型（NO）；
d、 介質：循環水30%的乙二醇混合水；
e、 閥芯：金屬/金屬密封；
f、 非壓力平衡型。
VFGS2兩通閥
a、 DN15～250；
b、 tmax200℃；
c、 二通閥常開型（NO）；
d、 介質：蒸汽；
e、 閥芯：金屬/金屬密封；
f、 壓力平衡型。
VFU 兩通閥
a、 DN15～125；
b、 tmax200℃；
c、 二通閥常開型（NO）；
d、 介質：循環水30%的乙二醇混合水；
e、 閥芯：金屬/金屬密封；
f、 壓力平衡型。
VFG33 三通閥
a、 DN15～125；
b、 tmax350℃；
c、 介質：循環水30%的乙二醇混合水；
d、 VFG33合流壓力平衡閥；
e、 VFG34分流壓力平衡閥；
f、 VFG35合流閥；
g、 VFG365分流閥門；
h、 閥芯：金屬/金屬密封。
|
閥門結構
由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安裝構成電動調節閥。
主要零件
零件材料：閥體、閥蓋、填料壓蓋、閥桿、閥瓣、密封圈、指示標、閥桿螺母、螺帽套
材 料：灰鑄鐵、鑄鋼、不銹鋼、黃銅
丹佛斯電動調節閥工作原理
工作電源：DC24V,AC220V,AC380V等電壓等級。
輸入控制信號：DC4-20MA或者DC1-5V。
反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）
通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。
新型電動調節閥執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
流量特性
電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經電動調節閥的相對流量與它的開度之間關系。
電動調節閥的流量特性有：線性特性，等百分比特性及拋物線特性三種。
應用領域
電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。
安裝
電動調節閥zui適宜安裝為工作活塞上端在水平管線下部。溫度傳感器可安裝在任何位置，整個長度必須浸入到被控介質中。
電動調節閥一般包括驅動器，接受驅動器信號（0-10V或4-20MA）來控制閥門進行調節，也可根據控制需要，組成智能化網絡控制系統，優化控制實現遠程監控。
電氣原理
動作原理：電機電源220VAC 或者380VAC，控制信號4~20mA，閥里面有控制器，控制器把電流信號轉換為步進電機的角行程信號，電機轉動，由齒輪，杠桿，或者齒輪加杠桿，帶動閥桿運作，實現直行程或角行程
反饋：電機運行，通過齒輪運轉，由三接頭的滑動變阻器輸出閥門的定位信號，此外還有三根線的限位信號（全開，全閉。公共線）
|
