一、產品概述

      YBE3系列（IP55）隔爆型三相異步電動機（機座號132-355）www.xadjw.com（以下簡稱電動機）是結合國外技術和我公司長期以來生產低壓和隔爆型電動機的成功技術，采用新設計手段自主研發的全封閉、自扇冷、鼠籠式、隔爆型三相異步電動機的基本系列。效率執行GB 18613-2012《中小型三相異步電動機能效限定值及能效等級》中2級能效等級要求，與IEC 6034-30《單速三相鼠籠型感應電動機效率分級》中的IE3保持一致。

     本系列電動機符合GB 755-2008《旋轉電機定額和性能》、GB 3836.1-210《爆炸性環境部分：通用要求》、GB 3836.2-2012《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定。防爆標志Exd II BT4 Gb ，適用于工廠用II類B級，溫度組別為T(mén)4，設備保護級別為Gb，可代替Exd II AT4 Gb產品。

      本系列電動機具有隔爆性能優良、可靠性高、結構緊湊 安全環保、振動小、噪聲低、安裝維護方便等優點�？捎糜趥鲃�(dòng)各種通用機械：如壓縮機、水泵、破碎機、卷?yè)P(yáng)機、離心機、切削機床、運輸機械等的理想傳動設備，無論戶內、戶外，高原性氣候或濕熱型氣候，YBE3系列IP55）隔爆型三相異步電動機總能提供超越卓群的傳動力，得到了用戶的信賴和推崇。

二、型式基本技術參數級結構特點

1.電動機型號及防爆標志說明

       以YBE3-160M1-2W為例：Y:異步電動機，B：隔爆型，E3：符合IEC3級能效標準，160：電動機軸中心高160mm，M：機座號長度代號，1：鐵心長度代號，2：極數，W：環境代號（戶外）。以Exd II BT4 Gb為例：Ex：防爆標志，d：電動機防爆型式，IIB：電動機類別級別（II類B級），T4：溫度組別（T4），Gb：設備保護級別。本系列電動機還可制成TH溫?zé)嵝鸵约癋、F1、F2防腐型。W-戶外型，WF1-戶外防中腐蝕型，WF2-戶外防強腐蝕型F-戶內防輕腐蝕型，F(xiàn)1-戶內防中腐蝕型，F(xiàn)2-戶內防強腐蝕型，TH-溫?zé)釒停琓A-干熱帶型，WTH-戶外溫?zé)釒�，WTA-戶外干熱帶型。

       基本技術參數：中心高：H132-H355；額定電壓：380V、660V 、1140V、380V/660V、660V/1140V；額定頻率：50Hz；功率范圍：3KW-375KW；防爆標志：Exd I Mb、Exd II AT1 Gb、Exd II AT2 Gb、 Exd II AT3 Gb、Exd II AT4 Gb、Exd II BT1 Gb、Exd II BT2 Gb、Exd II BT3 Gb、Exd II BT4 Gb、Exd II CT1 Gb、Exd II CT2 Gb、Exd II CT3 Gb、Exd II CT4 Gb。

2. 結構特點

      面對電動機軸伸端看，電動機主電源接線盒在電機頂部，出線口朝右，接線盒可180°方向旋轉。機座號H160及以上電機設注排油裝置；H315-H355電機可根據用戶需要安裝定子、軸承測溫及加熱裝置。電動機采用155（F）級，溫升按B級考核。電動機冷卻方式為IC411，外殼防護等級為IP55，3KW及以下電機為Y接法，3KW以上電機為△接法。電機軸承潤滑脂常規為：GB/T7324 3號通用鋰基潤滑脂。

     本系列電動機的安裝結構型式符合GB/T997《旋轉電機結構型式、安裝型式及接線盒位置的分類（IM代碼）》的規定，本系列電動機有3種基本結構型式：B3-機座帶底腳、端蓋無凸緣；B5-機座不帶底腳、端蓋有凸緣；B35-機座帶底腳、端蓋有凸緣；本系列電動機在上述3種基本結構上，可派生10種常用結構及安裝型式。

三、技術特點

1.可靠性高，使用壽命長。

為了使電動機殼體滿足GB 3836-2010新標準的1.5MPa水壓的規定，通過的設計軟件ANSYS對機座和端蓋進行建模分析，機座采用高強度灰鑄鐵，端蓋采用鋼筋的高強度灰鑄鐵制造。

        為延長電動機使用壽命，電動機的機座、風扇等部件采用了的空氣動力學設計�；诣T鐵機座和端蓋，以及的防護和表面噴漆，都可以保護電動機長琴免受氣候的影響，有效延長電動機的使用壽命。

2.結構緊湊。

所有用戶都希望其傳動系統能可靠運行，并且不浪費寶貴的安裝空間，西安泰富西瑪電機有限公司多年以來，通過縮小電動機安裝空間上下功夫，專注于實現電動機更小的尺寸、更高的性能和可靠性，并獲得了成功，YBE3系列隔爆型三相異步電動機很的實現了這些要求。

       本系列電動機定子采用外裝壓結構.定子繞組采用高強度聚酯漆包圓銅線，在制造過程中經過多次匝間脈沖電壓試驗及對地耐壓試驗，并采用真空壓力浸漬無溶劑工藝VPI處理，因此電動機的絕緣系統具有很高的電氣強度、機械強度及良好的性和耐潮性能。

       本系列電動機轉子采用鑄鋁結構，轉子經動平衡校驗，電動機運轉平穩、振動小、噪聲低。電動機定、轉子沖片采用高導磁、低損耗電工硅鋼片，電動機損耗低 電動機采用塑料風扇，其轉動慣量小、損耗低，噪聲小，全系列風扇與軸采用自卡聯接、運行可靠、安裝簡便.風罩為拉伸冷軋鋼板結構，能防止一定大小的外物侵入的前提下得到的通風面積，并使風路通暢。

3.工作條件。

       環境溫度:環境空氣溫度隨季節而變化，但不超過+35℃(煤礦井下)或+40℃(工廠)，低環境空氣溫度為-15°C；海拔高度:不超過1000 m；濕度:濕月月平均相對濕度為90%，同時該月月平均低溫度不高于+25℃(工廠)，煤礦井下相對濕度不超過95%；工作制：S1，連續工作制.電動機軸伸上不承受外加的軸向力和除聯軸器重量以外的徑向力；電動機與被拖動設備之間采用聯軸器傳動，當電動機與被傳動機械采用彈性聯軸器聯接時，聯軸器上應有軸向限位裝置，允許的軸向竄動量應與制造商協商；電動機允許在實際冷態下連續起動兩次或者在熱態下起動一次，電動機在兩次起動之間應自然停車，額外的再次起動電動機應在4小時以后.如果要求頻繁起動電動機或要求電動機拖動較大轉動慣量的負載時，請?jiān)诤炗喓贤芭c本公司聯系協商，以便我公司提供合適性能的電動機供用戶使用，保障電動機運行可靠。

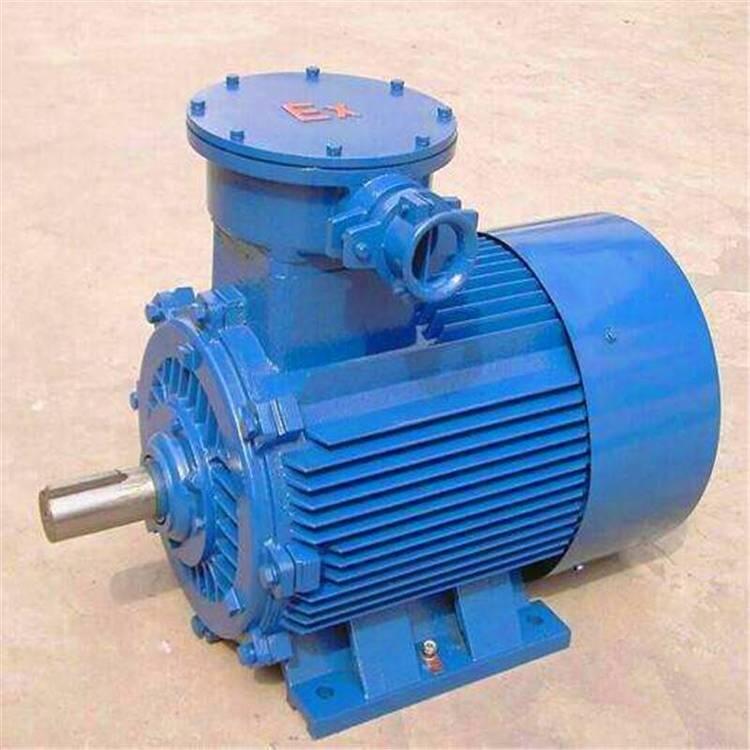

四、電機實物圖展示

圖1

圖2

五、訂貨須知（用戶訂貨須注明如下要求）

例如：YBE3系列(IP55)隔爆型三相異步電動機應注明以下數據：

      電動機型號：YBE3-160M-4；電動機功率：11KW；極數：4P；額定電壓：380V；額定頻率：50Hz；

      防護等級：IP55；絕緣等級：F；溫升考核：B級；安裝方式：IMB3；冷卻方式：IC411；工作制：S1；

      防爆標志：Exd ll BT4 Gb；接線盒進線方式:橡套電纜進線；出線方式:一斗六端子旋轉方向:面對電動機軸伸端看順時針或逆時針；提供被傳動設備的機械特性及轉動慣量(折算到電動機轉速)(若有要求)；注:如果用戶的要求超過本系列電動機標準形式的規定，請與本公司聯系協商；隨著國、內外標準的修改和技術的進步，樣本內的技術參數及尺寸有變化時，恕不另行通知.在訂貨時請向本公司索要正式外形圖，電動機外形安裝尺寸以正式外形圖為準。

六、服務本產品按相關標準生產，期為一年。期內，若產生質量問題，接到用戶通知后，立即做出處理的明確答復；需要派服務人員時，500公里以?xún)?nèi)，24小時到達現場，500—1000公里內，48小時到達現場，1000公里以上，56小時到達現場（除不可抗拒因素外）。

交貨日期：高壓電機因產品結構不同，低壓2P-200KW、4P—315KW、6P—200KW以下電機均有。其他低壓電機訂貨周期快要20天，高壓電機快要30天，訂貨時，另附電機合同，以訂金到賬為合同生效，交貨前付清余款，全款到發貨。
