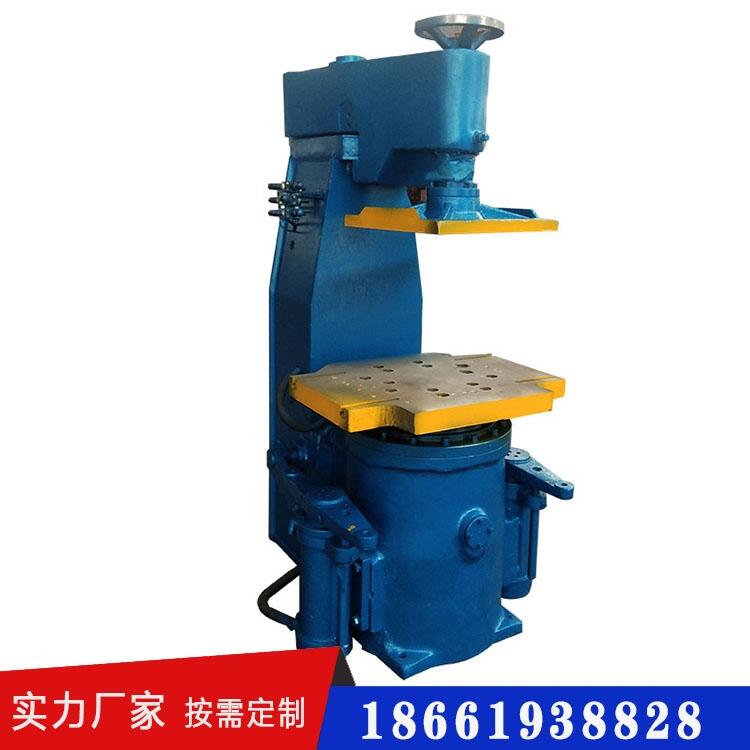

山東青島廠家批發零售Z146微震壓實造型機 蹦蹦機翻砂機現貨供應

一、 用途

本機使用于批量生產的小型鑄造件單面型板單箱造型，可造上箱或下箱，本機采用彈簧微震壓實機構，壓實缸徑大，壓實力大，所造砂型緊實而均勻；對提高鑄件質量起到一定的保證作用。氣動管路簡潔，操作簡單，靈活，使用保養方便。

二、 主要規格

a) 砂箱內尺寸              600×500×250       mm

b) 工作臺臺面尺寸             700×550         mm

c) 正常工作氣壓                0.55            Mpa

d) 壓實力（0.55Mpa氣壓時）     7500            Kgf

e) 有效負荷                     400            Kgf

f) 壓實行程                    160             mm

g) 起模行程                    220             mm

h) 壓頭至工作臺距離        450             mm

i) 壓頭至可調范圍              150             mm

j) 生產率                     40～60         箱/小時

k) 外形尺寸（長×寬×高）      1000×850×1760  mm

12.總重量                     1600             Kg

三、 結構

本機由機身、起模機構、震擊壓實機構、轉臂壓頭部分及氣動管路系統部件組成。

a) 機身為一堅固的空心框架結構鑄件，上部支承轉臂壓頭部分。壓實時，轉臂勾住機身使壓實力由機身承受，機身與震擊機構用螺栓連在一起。

b) 起模機構由兩起模缸、連桿、同步軸、起模架、起模頂桿等組成。起模缸起模時模架帶動相連在一起的同步桿、同步軸，使四根頂桿同時頂起砂箱起模。

c) 震擊壓實機構，采用氣墊微震氣動壓實機構，根據工藝需要可震擊，也可壓震。震擊力、壓實力都有所增加。

d) 轉臂壓頭部分，壓頭固定在可以回轉的搖臂上，壓頭有螺旋升降機構可根據砂箱高度調節壓頭至砂箱間的距離。

e) 氣動管路系統

輸入的壓縮空氣，經分水濾氣器消除壓縮空氣中的水及雜質，然后經油霧器，注入潤滑油，然后供給各氣動元件和機構，機器動作由兩手動轉閥控制。

其他型號造型機Z143 Z145 Z146 Z147 Z148 Z149
