概述

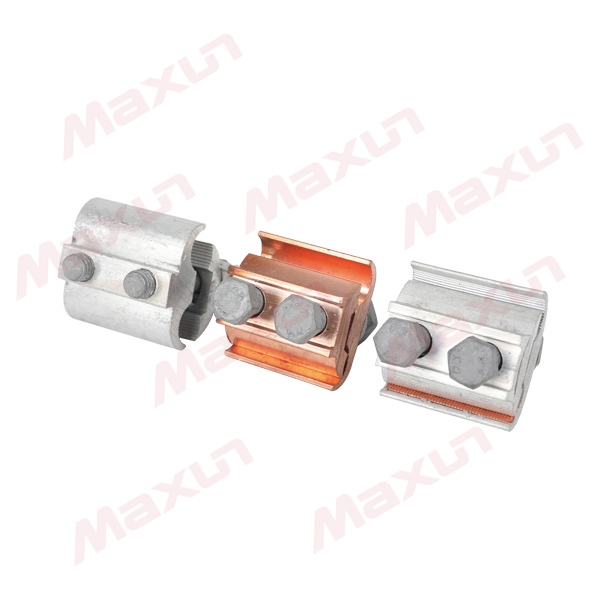

JBL、JBT、JBTL 系列異形并溝線夾用于中小截面的鋁絞線或鋼芯鋁絞線以及架空避雷線的鋼絞線在不承受張力的位置上的連接，還用于非直線桿塔的跳線連接。與絕緣罩配套使用起防護絕緣作用。
產品型號種字母的意義為：
J- 接續 B- 并溝 T- 銅 L- 鋁

結構特點

? 選用抗氧化鋁合金材料；
? 齒形結構，接觸電阻小，接續可靠；
? 部件連體，安裝時不會掉件；
? 圓弧大面積抱緊，導線不易蠕變。

絕緣罩性能特點

? 工頻耐壓：≥ 18KV 1 分鐘不擊穿；
? 絕緣電阻：＞ 1.0×10?Ω；
? 環境溫度：-30℃～ 90℃；
? 耐氣候性能：經人工氣候老化試驗1008 小時后性能良好。

鋁異型并溝線夾( 杭州型）

型號	適應導線 mm?	主要尺寸					螺栓 數量
		L	B	H	R	M
JBL-10～70A	10 ～ 70	43	36	45	5	8	2
JBL-10～70B	10 ～ 70	63	36	45	5	8	3
JBL-16～ 120A	16 ～ 120	46	45	50	7	10	2
JBL-16～ 120B	16 ～ 120	67	45	50	7	10	2
JBL-50 ～ 240A	50 ～ 240	47	63	65	10	10	2
JBL-50 ～ 240B	50 ～ 240	70	63	65	10	10	2
JBL-120 ～ 400A	120 ～ 400	70	74	70	12.5	12	2
JBL-120 ～ 400B	120 ～ 400	90	74	70	12.5	12	3

說明：A 代表2 節，B 代表3 節

鋁異型并溝線夾( 北京型)

型號	適應導線 mm?	主要尺寸					螺栓 數量
		L	B	H	R	M
JBL-10～70A	10 ～ 70	42	36	45	5	8	2
JBL-16～ 120A	16 ～ 120	45	47	55	7	10	2
JBL-16～ 120B	16 ～ 120	67	47	55	7	10	3
JBL-50 ～ 240A	50 ～ 240	45	63	70	10	10	2
JBL-50 ～ 240B	50 ～ 240	67	63	70	10	10	3

說明：A 代表2 節，B 代表3 節

銅異型并溝線夾

型號	適應導線 mm?	主要尺寸					螺栓 數量
		L	B	H	R	M
JBT-10～70A	10 ～ 70	40	34	45	5	8	2
JBT-10 ～ 70B	10 ～ 70	60	34	55	5	8	3
JBT-16 ～ 120A	16 ～ 120	45	45	55	7	10	2
JBT-16 ～ 120B	16 ～ 120	70	45	55	7	10	3
JBT-50 ～ 240A	50 ～ 240	45	57	65	10	10	2
JBT-50 ～ 240B	50 ～ 240	70	57	65	10	10	3

說明：A 代表2 節，B 代表3 節

銅鋁異型并溝線夾( 摩擦焊)

型號	適應導線 mm?	主要尺寸					螺栓 數量
		L	B	H	R	M
JBTL-10～70A	10 ～ 70	40	36	40	5	8	2
JBTL-10 ～ 70B	10 ～ 70	60	36	40	5	8	3
JBTL-16 ～ 120A	16 ～ 120	45	48	55	7	10	2
JBTL-16 ～ 120B	16 ～ 120	70	48	55	7	10	3
JBTL-50 ～ 240A	50 ～ 240	45	60	70	10	10	2
JBTL-50 ～ 240 B	50 ～ 240	70	60	70	10	10	3
JBTL-185 ～ 400	185 ～ 400	90	75	75	13.5	12	3

說明：A 代表2 節，B 代表3 節

銅鋁異型并溝線夾( 釬焊型Q)

型號	適應導線 mm?	主要尺寸					螺栓 數量
		L	B	H	R	M
JBTL-10～70A	10 ～ 70	42	36	45	5	8	2
JBTL-16 ～ 120A	16 ～ 120	45	47	55	7	10	2
JBTL-16 ～ 120B	16 ～ 120	67	47	55	7	10	3
JBTL-50 ～ 240A	50 ～ 240	45	63	70	10	10	2
JBTL-50 ～ 240B	50 ～ 240	70	63	70	10	10	3

說明：A 代表2 節，B 代表3 節

鋁并溝線夾( 鋁絞線、鋼芯鋁絞線用)

型號	適應導線 mm?	主要尺寸					螺栓 數量
		L	B	H	R	M
JB-0	16 ～ 25	70	37	40	3.5	10	2
JB-1	35 ～ 50	78	44	45	5.0	12	2
JB-2	70 ～ 95	112	52	55	7.0	12	3
JB-3	120 ～ 150	138	62	60	8.5	16	3
JB-4	185 ～ 240	142	71	65	11.0	16	3
JB-5	300 ～ 400	215	100	80	15.5	20	4
JB-6	500 ～ 630	230	110	90	18.5	20	4

銅并溝線夾( 銅絞線用)

型號	適應導線 mm?	主要尺寸					螺栓 數量
		L	B	H	R	M
JBT-00	16 ～ 25/16 ～ 25	50	35	35	3.5	10	2
JBT-10	35 ～ 50/16 ～ 25	60	40	35	5/3.5	10	2
JBT-11	35 ～ 50/35 ～ 50	60	40	35	5	10	2
JBT-21	70 ～ 95/35 ～ 50	98	50	50	7/5	12	2
JBT-22	70 ～ 95/70 ～ 95	98	50	50	7	12	2
JBT-31	120 ～ 150/35 ～ 50	108	62	50	8.5/5	12	3
JBT-32	120 ～ 150/70 ～ 95	108	62	50	8.5/7	12	3
JBT-33	120 ～ 150/120 ～ 150	108	62	50	8.5	12	3
JBT-41	185 ～ 240/35 ～ 50	108	65	50	11/5	12	3
JBT-42	185 ～ 240/70 ～ 95	108	65	50	11/7	12	3
JBT-43	185 ～ 240/120 ～ 150	108	65	50	11/8.5	12	3
JBT-44	185 ～ 240/185 ～ 240	108	65	50	11	12	3
