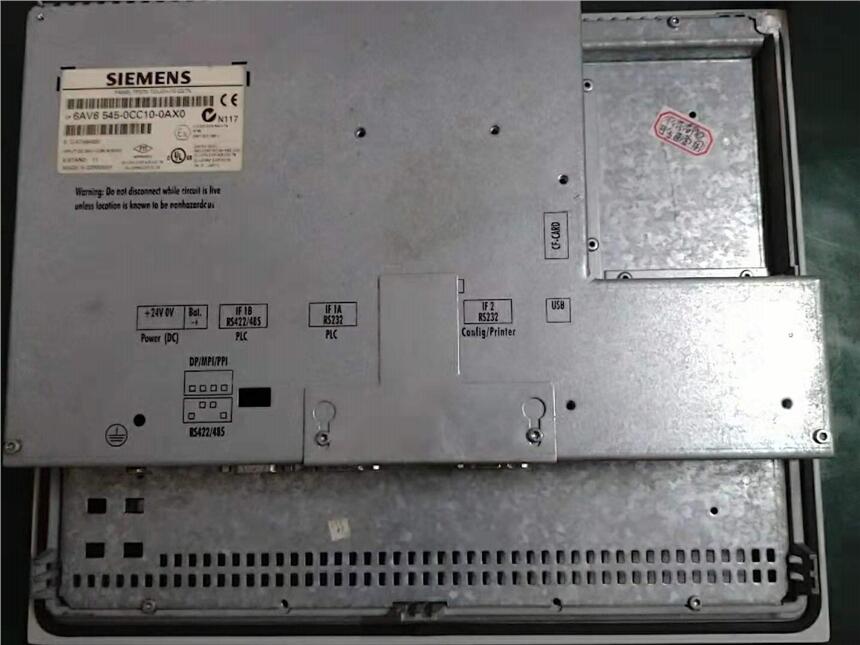

西門子TP270 TOUCH-10 CSTN(6AV6 545-0CC10-0AX0)觸摸屏整機配件液晶屏 高壓條 電源板 主板 觸摸板等

人機界面（HMI）產品常識

1、人機界面產品的定義

連接可編程序控制器（PLC）、變頻器、直流調速器、儀表等工業控制設備，利用顯示屏顯示，通過輸入單元（如觸摸屏、鍵盤、鼠標等）寫入工作參數或輸入操作命令，實現人與機器信息交互的數字設備,由硬件和軟件兩部分組成。

2、人機界面（HMI）產品的組成及工作原理

人機界面產品由硬件和軟件兩部分組成，硬件部分包括處理器、顯示單元、輸入單元、通訊接口、數據存貯單元等，其中處理器的性能決定了HMI產品的性能高低，是HMI的核心單元。根據HMI的產品等級不同，處理器可分別選用8位、16位、32位的處理器。HMI軟件一般分為兩部分，即運行于HMI硬件中的系統軟件和運行于PC機Windows操作系統下的畫面組態軟件（如JB－HMI畫面組態軟件）。使用者都必須先使用HMI的畫面組態軟件制作“工程文件”，再通過PC機和HMI 產品的串行通訊口，把編制好的“工程文件”下載到HMI的處理器中運行。

3、人機界面產品的基本功能及選型指標

基本功能：

• 設備工作狀態顯示，如指示燈、按鈕、文字、圖形、曲線等

• 數據、文字輸入操作，打印輸出

• 生產配方存儲，設備生產數據記錄

• 簡單的邏輯和數值運算

• 可連接多種工業控制設備組網

選型指標：

• 顯示屏尺寸及色彩，分辨率

• HMI的處理器速度性能

• 輸入方式：觸摸屏或薄膜鍵盤

• 畫面存貯容量，注意廠商標注的容量單位是字節（byte）、還是位

• 通訊口種類及數量，是否支持打印功能

4、人機界面產品分類

• 薄膜鍵輸入的HMI，顯示尺寸小于5.7ˊ，畫面組態軟件免費，屬初級產品。如POP－HMI 小型人機界面

• 觸摸屏輸入的HMI，顯示屏尺寸為5.7ˊ～12.1ˊ，畫面組態軟件免費，屬中級產品

• 基于平板PC計算機的、多種通訊口的、HMI，顯示尺寸大于10.4ˊ，畫面組態軟件收費，屬產品

5、人機界面的使用方法

• 明確監控任務要求，選擇適合的HMI產品

• 在PC機上用畫面組態軟件編輯“工程文件”

• 測試并保存已編輯好的“工程文件”

• PC機連接HMI硬件，下載“工程文件”到HMI中

• 連接HMI和工業控制器（如PLC、儀表等）
