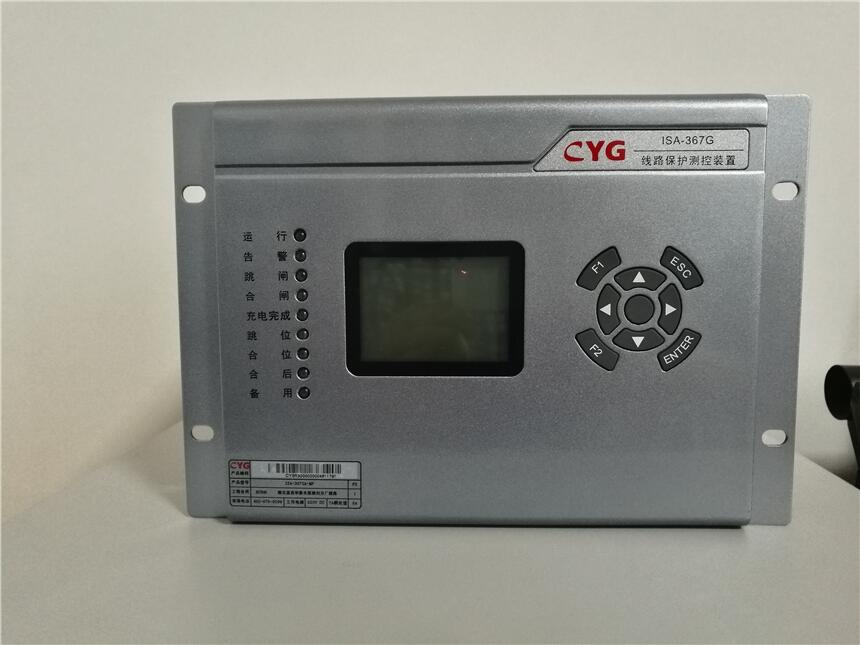

| 長園深瑞ISA-367G線路保護測控裝置 |
 |
價格：1000 元(人民幣) | 產地：深圳 |
| 最少起訂量：1臺 | 發貨地：深圳 | |
| 上架時間：2021-06-08 15:38:13 | 瀏覽量：311 | |
湖北湖開電力工程有限公司
 |
||
| 經營模式：貿易公司 | 公司類型：私營有限責任公司 | |
| 所屬行業：電力儀表 | 主要客戶：微機綜合保護裝置 | |
 在線咨詢  |
||
| 聯系人:馬燕飛 (小姐) | 手機:18062398091 |
電話: |
傳真: |
| 郵箱:3378045757@QQ.COM | 地址:宜昌市港城路6號 |
|
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?概述
1.1 裝置組成
ISA-300G 系列裝置適用于多種電壓等級、多種自動化設計模式的變電站、發電站，由距離保護單元、成套變壓器保護單元、線路保護測控單元、電容器保護測控單元、饋線保護測控單元、電動
機保護測控單元、備自投裝置、電壓無功調節單元、間隔測控單元、PT 測控單元、公共測控單元、?通用輔助裝置等構成。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?表1-1-1 ISA-300G系列裝置簡表
1.2 裝置性能特點
（1） 整體設計綜合了千余座 ISA 型變電站綜合自動化運行設計經驗，采用當今過硬的軟、硬件技術，裝置整體性能高。適用于有人值班或無人值班、新建或改建變電站的保護與測控系統。
（2）
采用 32 位浮點 DSP(120M)和 16 位高精度 AD 采樣，運算與邏輯功能強大。
（3）
分層分布式結構，多 CPU 的并行處理方式提高可靠性；單元化設計、模塊化結構，可擴充
性強。
（4）大屏幕漢字液晶顯示、直觀友好的界面菜單、完備的過程記錄、信息詳細直觀，操作、調試
方便。并可經訂貨注明選擇超大屏幕的彩色液晶，支持黃、綠、紅顯示矢量圖，更加直觀
。
（5）裝置具有保護段配置和出口配置功能，充分利用微機保護的優點，極大地方便用戶的使用。
（6）模擬回路采用高精度、寬范圍器件，無幅值、相位調整電路。由軟件功能調幅、調相，回路簡單可靠、無零漂，調試維護工作量低。
（7）以高可靠性工業級器件為主體，采用自動監測、補償技術提高硬件電路穩定性、可靠性。
（8）封閉、加強型單元機箱，多層屏蔽等抗振動、強干擾設計，特別適應于惡劣環境。4U 半層機箱可分散安裝于開關柜上運行。
1.3裝置技術指標
裝置技術指標包括間隔層裝置、通信接口設備等。
1)環境參數
正常工作溫度： -10 ～ 55 ℃
極限工作溫度： -20 ～ 60 ℃
貯存及運輸： -40 ～ 70 ℃
2)額定電氣參數
頻率： 50Hz
交流電流： 5A 或 1A（額定電流 IN）
交流電壓： 57.7V（額定電壓 UN）
交流零序電流 3I0（不接地系統電容電流）： 0.3A
直流工作電源： 220V / 110V，允許偏差： ±20％
數字系統工作電壓： +5V，
允許偏差：
±0.15V
繼電器回路工作電壓：+24V，
允許偏差：
±2V
功耗：
交流電壓回路： UN = 57.7V，每相不大于 0.5VA
交流電流回路： IN = 5A，每相不大于 1VA
IN = 1A，每相不大于 0.5VA
IN = 0.3A，每相不大于 0.5VA
直流電源回路： 正常工作時，不大于 15W
保護動作時，不大于 25W
保護回路過載能力：
交流電壓回路： 1.2 倍額定電壓，連續工作
交流電流回路： 2 倍額定電流，連續工作
10 倍額定電源，允許 10s
40 倍額定電流，允許 1s
直流電源回路： 80 ～ 115% 額定電壓，連續工作
裝置經受上述的過載電流/電壓后，絕緣性能不下降。
3)主要技術指標
定值精度
電流電壓定值誤差：
≤±5%
頻率定值誤差：
≤±0.01Hz
頻率滑差定值誤差：
≤±0.1Hz/s
檢同期角度定值誤差：
≤±2°
其他定值誤差：
≤±5%
方向元件邊界條件：
角度下邊界誤差：
≤＋10°
角度上邊界誤差：
≤－10°
激勵量≥1.2 倍定值時，瞬時動作段動作時間：
≤35ms
延時動作段動作時間離散誤差：
≤30ms
各保護段返回時間：
≤25ms
遙測量計量等級
電流、電壓、頻率： 0.2 級
其他： 0.5 級
遙信量分辨率：
小于 1ms
信號輸入方式：
無源接點
輸出接點容量
裝置出口和信號接點單接點允許接通功率為 150W 或 1250VA，允許長期接通電流
5A，多副接點并聯時接通功率和電流可以適當提高。兩種方式下接點均不允許斷弧。
電磁兼容
靜電放電抗擾度：
符合 GB/T17626.2
Ⅳ級
射頻電磁場輻射抗擾度：
符合 GB/T17626.3
Ⅲ級（網絡Ⅳ級）
電快速瞬變脈沖群抗擾度：
符合 GB/T 17626.4
Ⅳ級
浪涌（沖擊）抗擾度：
符合 GB/T 17626.5
Ⅲ級
射頻場感應的傳導騷擾抗擾度：
符合 GB/T 17626.6
Ⅲ級
工頻磁場抗擾度：
符合 GB/T 17626.8
Ⅳ級
脈沖磁場抗擾度：
符合 GB/T 17626.9
Ⅴ級
阻尼振蕩磁場抗擾度：
符合 GB/T 17626.10
Ⅴ級
振蕩波抗擾度：
符合 GB/T 17626.12
Ⅱ級（信號端口）
絕緣試驗
裝置絕緣耐壓、耐濕熱、抗振動、抗沖擊、抗碰撞性能符合國際 GB/T7261-2008 的有關標
準（絕緣≥20MΩ）。
4)通訊接口間隔層裝置具有可選擇的雙網通信方式：CAN 網、485 網或工業以太網，通信速率可整定。
|
