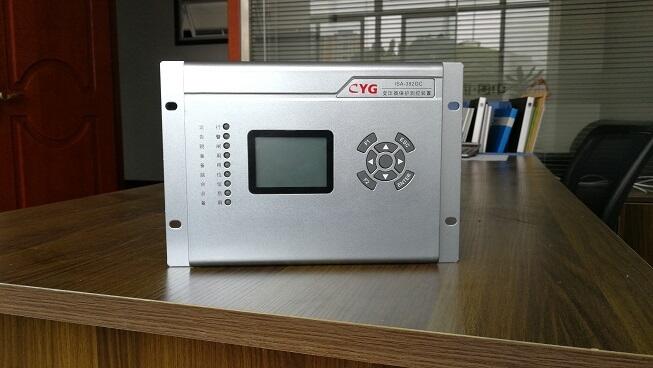

| 長園深瑞ISA-392GD電動機保護測控裝置 |
 |
價格：999 元(人民幣) | 產地：深圳 |
| 最少起訂量：1臺 | 發貨地：深圳 | |
| 上架時間：2021-06-08 09:56:36 | 瀏覽量：397 | |
湖北湖開電力工程有限公司
 |
||
| 經營模式：貿易公司 | 公司類型：私營有限責任公司 | |
| 所屬行業：電力儀表 | 主要客戶：微機綜合保護裝置 | |
 在線咨詢  |
||
| 聯系人:馬燕飛 (小姐) | 手機:18062398091 |
電話: |
傳真: |
| 郵箱:3378045757@QQ.COM | 地址:宜昌市港城路6號 |
|
概述
ISA-392GD-MP 是 66kV 及以下大中型電動機保護、測控一體化裝置，可實現電動機保護、測控、
操作等功能，滿足各類變電站、電廠、石油化工、礦業領域中大中型三相異步電動機保護與測控要
求。
1.1 主要性能特點
裝置采用單元化設計、模塊化結構，可擴充性強。
具備事件記錄、錄波、液晶顯示、通訊、打印等功能
采用 16 位高精度 AD 采樣，運算與邏輯功能強大。
模擬回路采用高精度、寬范圍器件，無幅值、相位調整電路。由軟件功能調幅、調相，回
路簡單可靠、無零漂，調試維護工作量低。
配置 2 個 100Mbps 以太網口、2 個 RS-485 口、1 個 RS-232 打印串口、2 路直流輸出、1 個
校時口。支持電力行業標準 DL/T667-1999(IEC60870-5-103).
具備多種校時方式：電秒脈沖、電 B 碼、SNTP 校時。
漢字液晶顯示、直觀友好的界面菜單、完備的過程記錄、信息詳細直觀，操作、調試方便。
以高可靠性工業級器件為主體，采用自動監測、補償技術提高硬件電路穩定性、可靠性。
封閉、加強型單元機箱，多層屏蔽等抗振動、強干擾設計，特別適應于惡劣環境。4U 半層
機箱可分散安裝于開關柜上運行。
2保護功能及原理
2.1 差動保護
電動機縱差保護是大型電動機相間短路的主保護。為實現該保護，需引入機端三相電流 Ia1、Ib1、
Ic1 和中性點側三相電流 Ia2、Ib2、Ic2。
2.1.1 差動越限告警
電動機任意一相差流超過[比率差動差流門檻定值]*[電動機額定電流二次值]持續 10 秒，則裝置
報差流越限告警，當差動保護硬壓板退出時，差流越限告警退出。
2.1.2 差動電流速斷保護
差流速斷保護在電動機內部嚴重故障時快速動作。定值按躲過各種情況下不平衡電流和 CT
斷線時差流整定。CT 斷線不閉鎖該保護
3.1.4 CT 斷線判別和閉鎖差動
裝置設有 CT 斷線檢測元件，固定投入，并在判斷 CT 斷線發生后（經控制字[CT 斷線閉鎖比率
差動]選擇）瞬時閉鎖比率差動保護。CT 斷線檢測原理如下：
1)電動機內部發生不對稱故障時，機端 CT 和中性點 CT 會同時出現負序電流，故 CT 斷線以
僅一側出現負序電流為主判據。
2)三相短路時可能因 CT 誤差僅一側出現負序電流，但考慮 CT 的 10%誤差特性，三相電流的
不平衡度不會大于 3 / 2 。為此，要求出現負序電流的那一側三相電流不平衡度大于
3 / 2 ，即三相電流中最小值與值之比小于 3 / 2 。
【說明】：
1) 不考慮兩側或一側三相 CT 同時斷線的情況。
|
