CS5212是一款DisplayPort端口到VGA轉換器，它結合了DisplayPort輸入接口和模擬RGB DAC輸出接口。嵌入式單片機基于工業標準8051核心。 CS5212適用于多個細分市場和顯示器應用程序，如筆記本電腦、主板、臺式機、適配器、轉換器和轉接器。
圖1-1 CS5212方框圖 ?CS5212AN接口和能力 DisplayPort 顯示端口輸入 作為標準的DisplayPort接收機，CS5212由兩個通道的主鏈路差分對、一個輔助信道差分對和一個HPD信號組成。 主要環節 雙通道差分對，能夠操作HBR（2.7-Gbps）和RBR（1.62-高清晰度未壓縮視頻的數據速率變速器主鏈路完全符合DisplayPortv1.1規范。 ? AUX Channel頻道 用于顯示端口源設備和接收器設備之間的邊帶通信的差分半雙工雙向信道。這個這條鏈路的帶寬高達1Mbps。 熱插拔檢測（HPD） HPD信號完全符合DisplayPort v1.1。這包括所有輸入電壓要求和熱插拔和IRQ_HPD事件的生成。 1.1???????? 模擬VGA輸出 CS5212集成了三個8bit-210MHz-DAC（數模轉換器），每個DAC分配給每個顏色，R（紅色）、G（綠色）和B（藍色）。CS5212的模擬VGA接口符合VESA VSIS v1r2。真實的-CS5212還集成了時間熱插拔檢測機制. CS5212支持的最流行的視頻格式如下表2所示。但是，CS5212支持的格式不限于此表。這些格式的數據傳輸帶寬較低CS5212還可以支持比2通道DisplayPortHBR主鏈路的最大帶寬和比最大DAC速度210 MHz慢的像素頻率。
CS5212支持的分辨率，請聯系臺灣瑞奇達Capstone的代理商，CS5212AN代理商安格瑞400-880-5552，也可與本站在線客服聯系

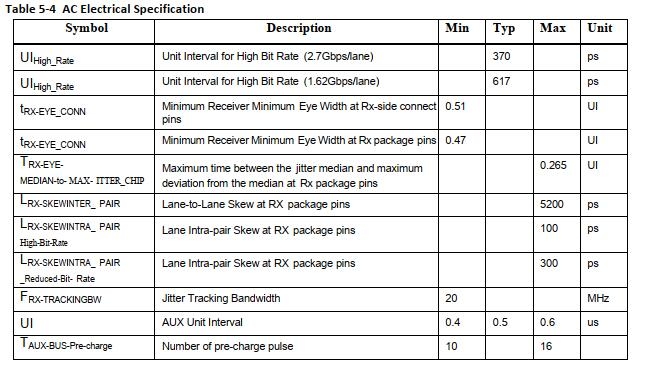

1.3???????? CS5212功耗 不同的應用會導致CS5212。例如，是否采用嵌入式振蕩器，視頻時鐘頻率的快慢，都是影響功率的關鍵因素CS5212的消耗量。下表顯示了CS5212在幾種不同應用條件下的參考功耗 表5-5CS5212典型功耗（請聯系臺灣瑞奇達Capstone的代理商，CS5212AN代理商安格瑞400-880-5552）
六、 CS5212AN包裝規格 圖6-1CS5212封裝外形（QFN32引線4x4mm2）
|
