| CS5212代替Pin to Pin RTD2166轉接器方案設計 |
 |
價格：2.5 元(人民幣) | 產地：臺灣其它地區 |
| 最少起訂量：1個 | 發貨地：廣東深圳市 | |
| 上架時間：2020-08-31 17:48:03 | 瀏覽量：95 | |
深圳市安格瑞科技有限公司
 |
||
| 經營模式：其他 | 公司類型：其他有限責任公司 | |
| 所屬行業：集成電路/IC | 主要客戶：廣東 | |
 在線咨詢  |
||
| 聯系人:楊曉翠 (小姐) | 手機:18520874087 |
電話: |
傳真: |
| 郵箱:009@angerei.com | 地址:深圳市龍華新區清湖社區金鼎盛創科園A座1205 |
|

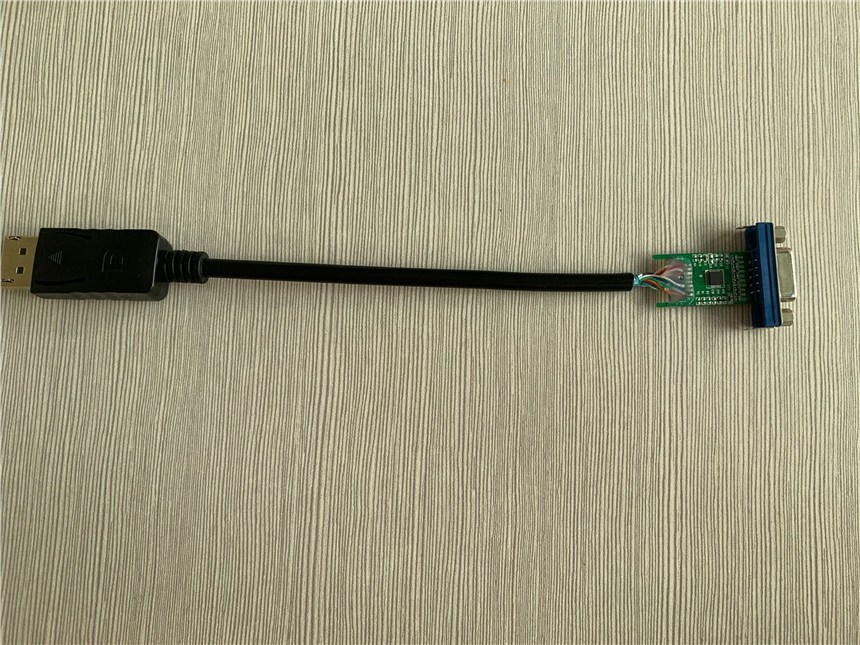

CS5212 可以直接PIN TO PIN替代RTD2166 整體方案設計只需改動一個電阻和一個電容，在性能和參數設定方面與RTD2166可以達成一致，且成本比RTD2166要低，性?xún)r(jià)比更高。
CS5212引腳布局
?RTD2166功能概述 RTD2166是一款DisplayPort端口到VGA轉換器，成本較高，Capstone于2019年推出CS5212，直接Pin to pin兼容替代RTD2166,可用原RTD2166小板框，還可省按20顆外圍小料，成本更優化，目前已被大量知名客戶采用。 CS5212結合了DisplayPort輸入接口和模擬RGB DAC輸出接口。嵌入式單片機基于工業標準8051核心，適用于多個細分市場和顯示器應用程序，如筆記本電腦、主板、臺式機、適配器、轉換器和轉接器。 CS5212主要特性 ? ? ???2-lane通道VESA DisplayPort v1.1兼容接收機 ? ? ??VGA輸出接口，DAC速度高達210MHz，8位 ? ? ?最大分辨率高達1920x1200x60（RB，縮小消隱），24位色深，1920x1440x60（RB，縮小消隱），或2048x152x60（RB，縮小消隱），24位色深，2048x1536x60（RB，縮小消隱），18位色深。 ? ? ? 內置振蕩器，不需要外部晶體 ? ? ? 嵌入式線性壓降調節器（LDO） ? ? ? ?嵌入式微控制器 ? ? ? 嵌入式EDID（如果終端設備沒有，CS5212將響應EDID） ? ? ? ?嵌入式V-sync/H-sync 5V緩沖器 ? ? ? ?使用內部預吹ROM支持EEPROM自定義模式 ? ? ? 內部電源復位（POR） ? ? ??QFN32 4x4封裝 ? ? ? DisplayPort數字輸入 ? ? ? ?支持2通道數字輸入，最高速度為RBR（1.62-Gbps）/HBR（2.7-Gbps） ? ? ? ?符合VESA DisplayPort v1.1 ? ? ? ?內置高性能自適應均衡器 ? ? ? ?支持1-MHz AUX channel ? ? ? ?支持HPD VGA輸出接口 ? ? ? ?z三重8位DAC（數模轉換器），時鐘高達210 MHz ? ? ? ?支持高達1920x1200x60、1920x1440x60（縮小消隱）、2048x152x60（縮小消隱）和2048x1536x60（縮小消隱） ? ? ? ?嵌入式V-sync/H-sync 5V緩沖器 ? ? ? ?用于VGA連接器引腳的HBM 4-KV ? ? ? ?VESA VSIS v1r2兼容 內置MCU控制器 ? ? ? ?業標準8051芯 ? ? ? ?支持I2C主從，最高支持400kHz。 電力與技術 ? ? ? ?3.3V電源 ? ? ? ?V-sync/H-sync 5V緩沖器的5V選項
? ? ??
|
