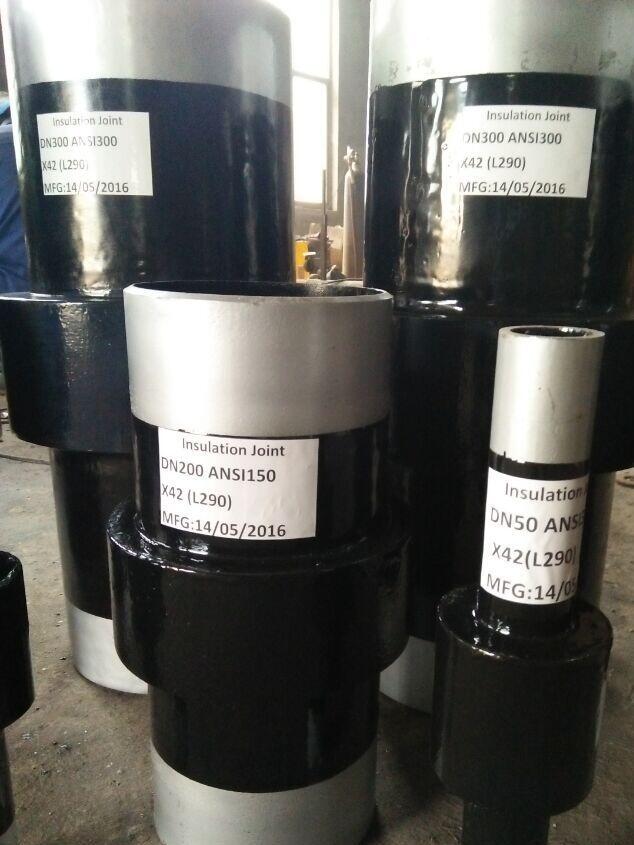

  管道直埋式絕緣接頭具體工作原理

   絕緣接頭主要是防漏、免維修并長期阻斷所有管道系統的電流。需要消除短路和現場組裝。內外均帶涂層以防腐蝕并完全經過靜壓、電氣和焊接測試。所有整體式絕緣接頭的生產均滿足ISO質量管理體系。在長輸管線中起著密封、防止發生電化學腐蝕的重要保護作用。就其結構來看，主要由短節、鋼件法蘭、鋼件固定環、密封件、絕緣板、絕緣套和填充絕緣材料等組成，使之形成一個完整的密閉系統。從密封件的類型來看，主要有O形圈密封、U形圈密封及“O形+U形”復合密封這三種密封結構形式，雖然密封結構不同，但它們都有相同的密封原理。橫向≥290MPa3，拉伸強度:縱向≥340MPa，橫向≥240MPa4，抗壓強度:≥340MPa，吸水性:≤30mg5，浸水后電阻≥5×108Ω，擊穿電阻≥35KV6，組合鋼體:16MnJB/T4726。其密封原理為：密封環在承受外界施加的預緊力的作用下，將產生彈性變形，達到所需的密封力。

絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電防腐蝕所要求的絕緣性能的管道接頭的統稱。它包含短管、連接環、密封膠圈、絕緣板、絕緣套、外套管、熱縮套、壓環、絕緣橡膠板等。下面我就來為大家講一下絕緣接頭的生產工序。

   近幾年絕緣接頭行業的發展仍不容樂觀，其市場還是非常的，有待開發。就以排污行業的發展來看，隨著工業發展速度的加快，工業廢水的排水量也隨之增加，對排水系統的要求也越來越嚴格，現在得管道排污存在很多問題，管道容易泥沙、淤泥、石塊、植被、海洋生物阻塞等，阻塞之后的清理開支是非常大。絕緣接頭怎么安裝合適？1絕緣接頭安裝50米，以避免焊接模具。2絕緣法蘭與管道連接，不在5米以內的接頭電梯內。3絕緣接頭及管道設備試驗壓力。4當保溫層與管道連接時，應在添加要求時，保溫層表面溫度應高于120，不允許進行防腐。5絕緣接頭可安裝在地下管道段。6當絕緣接頭在地面上安裝時，應安裝在距彎頭20米的直管上。7地下設施應避免常年積水。

1.缸套加工：按照圖紙檢查加工的尺寸，并檢查缸套磁粉探傷是否合格。核對原材料質量證明書，確保原材料為設計用原材料。

2.法蘭加工：按照圖紙檢查加工的尺寸，并檢查法蘭磁粉探傷是否合格。

3.短管加工：按照圖紙檢查加工的尺寸，并檢查短管磁粉探傷是否合格。

4.組對焊接：檢查法蘭與短管及連接環的組對焊接是否符合焊接工藝。組對完成后檢查B類焊縫的射線拍片結果。

5.整體裝配：檢查是否按照工藝將絕緣環、異型套放入缸套內以及是否壓實。

6.連接環與缸套焊接：檢查連接環與缸套點焊是否符合工藝要求。

  管道直埋式絕緣接頭具體工作原理

   拉伸強度：縱向≥340MPa、橫向≥240MPa；抗壓強度：≥340MPa；吸水性：≤30mg；短管：20＃、16Mn、密封材料：O形或U形密封環：氟橡膠、腈基丁二烯橡膠，符合ASTMD2000。填充材料：冷固性樹脂；絕緣涂料；進口液體環氧樹脂；防腐材料：熱縮防腐材料；1.絕緣接頭安裝處50米內，避免有待焊死口。2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線。3.絕緣接頭與管線儀器試壓。4.絕緣接頭與管線連接后，應按要求補口、防腐作業時不準使絕緣接頭表面溫度高于120℃。5.絕緣接頭可安裝在地下直管段上。據一線操作、維護人員介紹，歷年來燃?xì)廨斉涔芫�和石油輸送管道中。

    7.水壓試驗及氣密性試驗：檢查試驗壓力、穩壓時間以及氣密試驗是否存在氣泡等。若一批絕緣接頭規格壓力等級相同，可以組對焊接后整體試壓。 8.水壓彎矩試驗：應對同種規格產品的5%，單不少于1個，進行水壓加彎矩試驗。在保持試驗壓力的同時，使用加載設備對絕緣接頭施加彎矩，該彎矩值的大小，應能在承受相同彎矩的相焊管線管段內，產生不小于72%管材屈服強度的縱向應力。試樣后檢查是否有破損或泄露。 9.噴砂：檢查噴砂質量是否符合標準要求。 10.防腐：檢查防腐前的加熱溫度，熱縮套熱縮質量以及內外表面刷油情況。 11.絕緣電阻檢測：絕緣接頭垂直放置，用適合量程的兆歐表進行測量，規定直流電壓下絕緣接頭的電阻值是否達到要求。若不合格，可以進行加熱烘干后進行再次檢測。 12.電絕緣強度檢測：用火花機在固定頻率下，使電壓逐步升至要求值，保持一定時間，檢查是否存在絕緣損壞及表面電弧。 13.涂層缺陷檢測：用電火花檢漏儀對環氧樹脂涂層進行檢測，查看是否存在漏電現象。 14.涂層厚度檢測:用磁性測厚儀檢查內外表面涂層厚度是否符合工藝。 以上就是絕緣接頭的生產工藝過程介紹。
  它包含組合件，絕緣板，填充料，密封環，短管等，具有焊接端整體結構制造(直埋，免維護)的絕緣接頭是我公司九十年代引進的高新。另一種方式是將絕緣接頭和兄弟串聯使用，這樣做的目的是增大非保護側與保護側距離，增大介質的電阻，以減小電流，減緩腐蝕。此密封系統有一個具有兩個側面的對稱的U型密封圈構成，它與內部的剛性絕緣環緊密的組裝在一起，同時被牢牢的擠壓在左右法蘭鍛件之間的那塊預留好的空間內，從而達到的密封效果。此密封系統是專門為絕緣接頭設計的，通常稱之為“DSGS”(即：雙重密封墊系統)。質量要求絕緣強度:2500V50Hz1分鐘無擊穿或起電弧,絕緣阻值:直流1000V阻值≥6MΩ,水壓試驗壓力:設計壓力的1.5倍,氣密試驗壓力:等同設計壓力,無損檢測:按照J(rèn)B4730-94所有對接接頭100%射線探傷
