一、概述

PG-210型自動雨量監測站

型號：PG-210

品牌：品高電子

產品簡介：

從天空降落到地面上的雨水，未經蒸發、滲透、流失而在地面上積聚的水層深度，稱為降雨量（以毫米為單位），它可以直觀地表示降雨的多少。降雨量的多少直接影響農作物的生長和人們的出行，同時常年對一個地區進行降雨量記錄，對分析該地區的降雨分布有著重要意義。

   PG-210自動雨量監測站是用于收集地面降雨信息的自動觀測儀器，它可精確的記錄每分鐘的降水，并將數據及時準確的輸送到記錄儀上，實現對降雨量的實時監控。PG-210自動雨量監測站是無人全自動雨量記錄儀器，它即可作為無人職守的可移動式自記站使用，也可選配系統配套的有線通訊模塊或無線通訊模塊組成雨量站網絡系統。
產品組成：數據采集儀、翻斗雨量傳感器、通訊單元及供電系統及配套軟件等。
應用領域：廣泛應用于氣象水文資料收集、生態環境監測、人工降雨監測

二、產品特點

1.監測站可配接各種分辨率、脈沖輸出的雨量傳感器。由我公司原廠配置的翻斗式雨量傳感器的工作原理是：承水口收集的雨水，經過裝在承水口大漏斗上的過濾網，注入計量翻斗。它是一個雙穩態結構，當一斗室接水時，另一斗室處于等待狀態。當所接雨水容積達到設定值時，便在重力的作用下翻倒，之后處于等待狀態。另一斗室處于接雨水狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有永久磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，干式舌簧管平時處于斷開狀態，只有在翻斗翻動、磁鋼掃描干式舌簧管的瞬間才閉合。這樣翻斗翻動次數有磁鋼掃描干式舌簧管通斷并輸出脈沖信號來計數，每記錄一個脈沖信號便代表有0.2mm深的降水。
2.監測站采集儀功能全面，數據測量精度高，主機芯采用高性能微處理器為主控CPU。便攜式防震結構，工業控制標準設計，適合在惡劣工業或野外環境使用，大屏幕圖形液晶顯示屏，具有漢字及圖形顯示功能，一屏顯示多路氣象數據，便于現場直接觀測，減少了通過電腦監測數據帶來的不便。同時具有可用于遠程故障診斷和維護的專業監控診斷功能。
3.內置大容量數據存儲器，可存儲12000條數據，根據各地區降雨的不同可存儲時間介于半年至十年的每分鐘降雨量。

4.系統管理軟件，界面友好，具有強大、平穩的格式兼容性，多種通訊方式，動態組網；在Windows XP以上系統環境即可運行，實時顯示各路數據，每隔10秒更新一次，整點數據自動存儲（存儲時間1～24小時可以設定），與打印機相連自動打印存儲數據，數據存儲格式為EXCEL標準格式，可生成數據圖表，供其它軟件調用。具有可組網、數據庫、報表、打印等多項功能。
5.低功耗，測量精度高，系統穩定可靠，壽命長，可長期連續工作。交直流兩用，AC220V、DC12 V或太陽能供電。
6.監測站可根據用戶實際需要選配有線傳輸和無線傳輸兩種方式。其中有線傳輸方式包括：通過標準RS485/USB/RJ45通訊接口，與監測中心PC機有線連接。最長有線通訊距離可達1000米，實時傳送采集數據，無線傳輸方式可根據通訊距離的不同分為短距離無線數傳、長距離無線數傳三種無線傳輸方式，其中長距離無線數傳方式：采用GPRS網通訊技術，結合Internet網絡通訊協議，配備無線通訊控制器可實現監測中心對各個站點進行實時監測，遠程采集各監測站點的氣象數據，不受距離限制，數據傳輸可靠。
7.結構設計科學合理，安裝方便。并且經過防腐處理，適應各種環境惡劣的環境使用。
8.系統具有主動報警功能，當要素指標超過用戶設定閾值，主動向中心站傳送報警數據。

三、技術指標

四、雨量等級劃分標準

雨量監測站

廣泛應用于農業、林業等領域以及水庫、大壩安檢、港口、氣象檢測站等場所。

⊙雨量監測站配置

* 支架：高度為1.2米

* 雨量傳感器：測量范圍 0-4mm/min

準確度0.4mm≤10mm ±4%>10mm

分辨率0.2mm

* 無線傳輸：數據傳輸采用GPRS和短信息兼容方式

具備向三個（或以上）地址發送數據功能

具備看門狗功能，出現故障可自動恢復

具備雨量數據定量發送報警信息功能

* 太陽能供電：太陽能板供電系統

* 數據上報：雨量數據會定點的上報到服務器，上報時間

分別為：2：00 8：00 14：00 20：00

（可根據實際需要修改上報數據的頻率和時間）

* 數據采集發送器：數據采樣頻率 1次/ 分鐘

采集器時鐘誤差不大于15S/月

永久數據存儲器容量不小于32M

具備電池電壓檢測功能具備遠程設定參數功能

⊙實際應用及功能實現 1.應用

無人值守雨量監測站能在水文測站、環保、農、林業等部門提供最原始的降雨量數據軟件功能強大，數據查看方便，隨時可以將記錄儀中的數據導出到計算機中，并可以存儲為EXCEL表格文件，生成數據曲線，以供其它分析軟件進一步進行數據處理，方便研究及檢查。

2. 配置

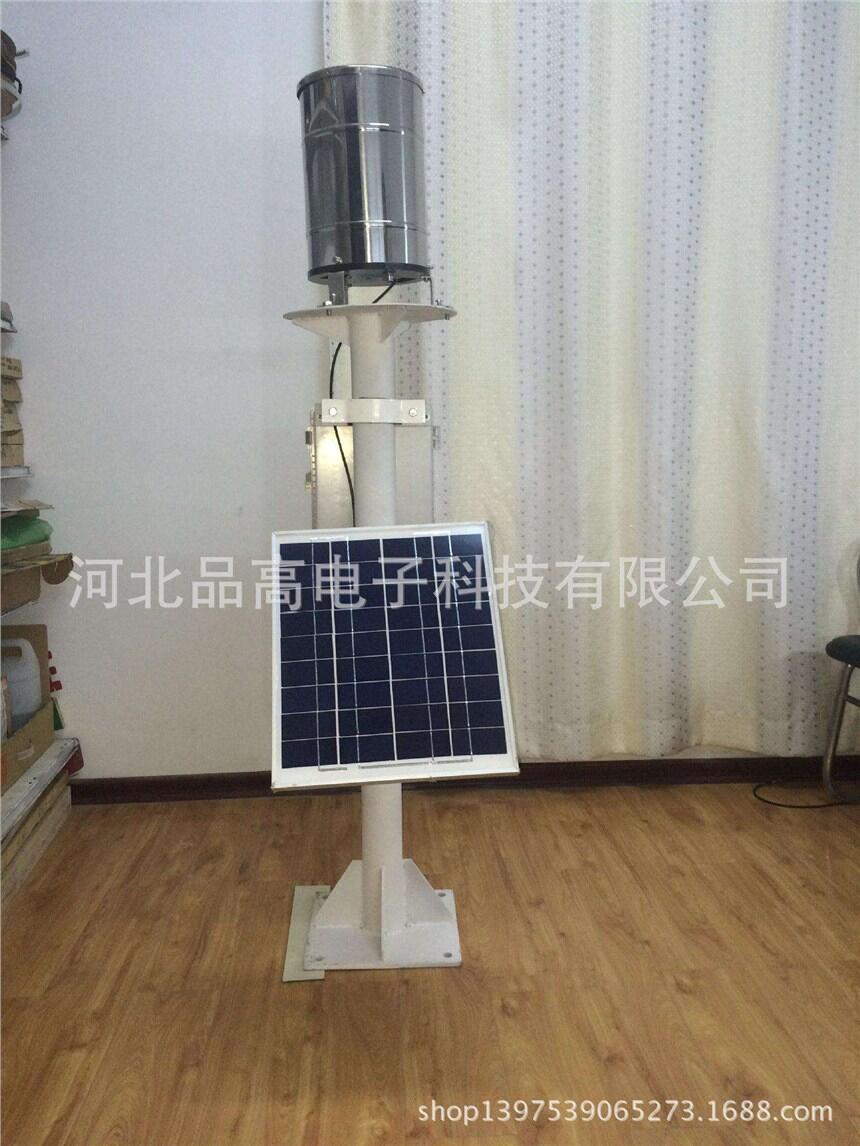

無人值守雨量監測站由雨量傳感器、太陽能供電系統，數據發送器、不銹鋼支架和野外防護箱等部分組成，雨量傳感器為氣象專用傳感器，具有高精度高可靠性的特點。數據采集發送器具有數據采集、數據定時存儲、參數設定、友好的軟件人機界面和標準通信功能，圖形數據顯示特點。

3. 軟件功能

GSM數據接收發送機；數據接收、顯示、統計軟件。（不包含電腦）實時收集、在電腦屏幕地圖上顯示各站雨量數據，圖標顯示統計結果。屏幕地圖數據顯示，要求整幅地圖能“漫游”滾動顯示，圖像顯示速度和清晰度在能忍受范圍內。當雨量達到設定值，能夠自動向若干（不小于20）手機自動發送報警信息。數據能夠和SQL數據庫對接。
