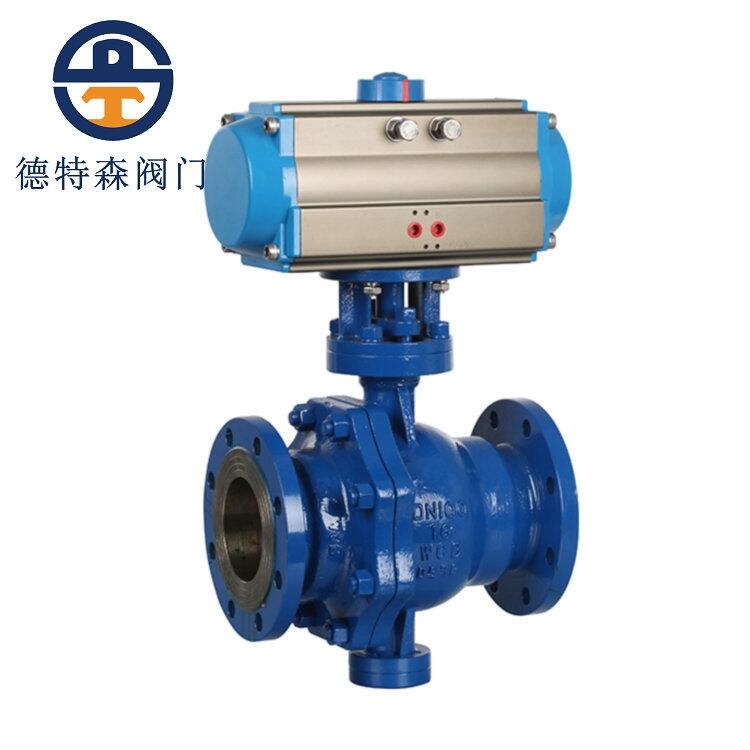

一、Q647F/H/Y氣動固定球閥產品概述
Q647F/H氣動固定球閥是由固定球閥與GT、SR、ST、AT、AW等系列單、雙作用氣動執(zhí)行器兩部分組成，其球體采用上、下兩根閥桿固定，工作時，流體壓力不會使球體向閥座移動，閥座不會承受過大壓力而變形，閥桿部分設有自潤滑軸承，減少磨擦，開關扭距小，兩閥座均采用彈簧設預緊，密封采用聚四氟乙烯鑲入鋼圈內，鋼圈后部設有彈簧，保證閥座緊貼球體，當閥門中腔壓力異常升高超過彈簧頂緊力，閥座后退脫離球體，達到自動泄壓效果，壓后閥座自動復位。結構的先進性使氣動固定球閥的密封性能穩(wěn)定、操作省力，使用壽命長，極適用于長輸管線和一般管線。
Q647F/H氣動固定球閥在各類管路系統(tǒng)中用于截斷或接通介質流通，使介質按照預定的程序輸送到各個指定點，特別適用于高壓、大口徑的場合。
二、Q647F/H/Y氣動固定球閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
Q647F/H/Y-C
|
Q647F/H/Y-P
|
Q647F/H/Y-R
|
Q647F/H/Y-RL
|
|
1
|
底座
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
左閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
3
|
下閥軸
|
2Cr13
|
304
|
316
|
316L
|
|
4
|
右閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
5
|
球體
|
2Cr13
|
304
|
316
|
316L
|
|
6
|
密封圈
|
聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼
|
|
7
|
彈簧
|
65Mn、不銹鋼
|
|
8
|
銷
|
25、35、45
|
|
9
|
上閥軸
|
2Cr13
|
304
|
316
|
316L
|
|
10
|
填料
|
柔性石墨+不銹鋼/聚四氟乙烯(PTFE)
|
|
11
|
支架
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
12
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
三、Q647F/H/Y氣動固定球閥主要性能參數表
|
公稱通徑 (mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封VI級、硬密封IV級、符合ANSI B16.104標準
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
|
試驗壓力(MPa)
|
公稱壓力(MPa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
|
氣密試驗
|
0.4～0.7MPa
|
