結構特點及用途
1、流體阻力。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。
2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。
3、使用壽命長： 閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用PTFE， 能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
執行標準
I 設計和制造：GB／T12237-1989； APl608。
2．檢驗和試驗：GB／T13927-1992； APl 598。
3 法蘭連接：JB／T79]一2-1994； ASME／ANSI B165

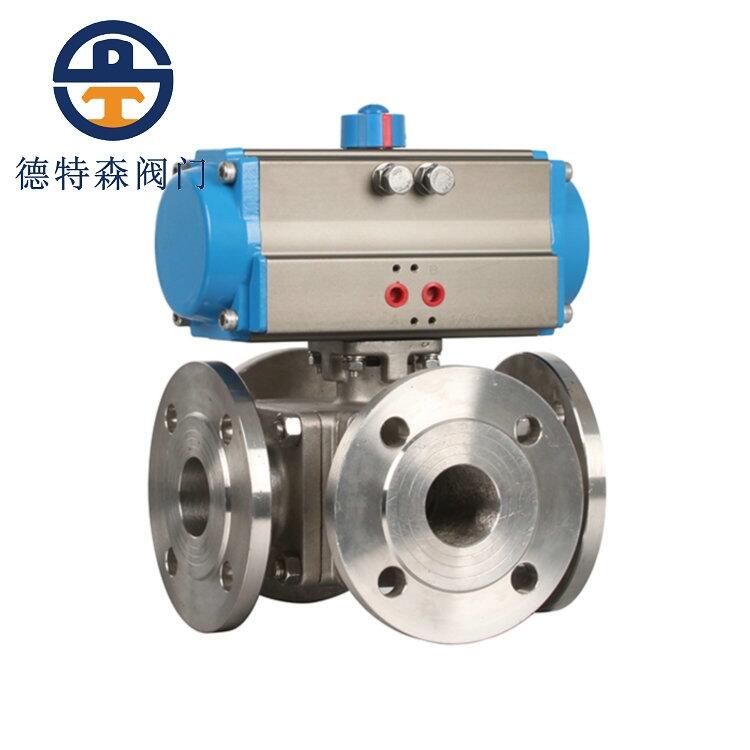

四通球閥介質流向原理
如圖所示，“LL’’型四通球閥只需操作板手或執行器將球體轉動90’，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
|
性能規范
|
試驗壓力 單位：Mpa 使用范圍
|
|
公稱壓力
PN
|
常溫最大
工作壓力
|
殼體試
驗壓力
|
氣密封
試驗壓力
|
高壓密封
試驗壓力
|
|
1．6
|
1．6
|
2．4
|
0．6
|
1．76
|
|
2．5
|
2．5
|
3．8
|
0．6
|
2．75
|
|
4．0
|
4．0
|
6．0
|
0．6
|
4．4
|
|
C1aSSl50
|
2．0
|
3．0
|
0．6
|
2．2
|
|
|
|
|
|
|
|
|
殼體材料
|
閥座材料
|
適用溫度
|
適用介質
|
|
碳鋼C型
|
聚四氟乙烯
|
≤150℃
|
水＼蒸汽
|
|
對位聚苯
|
≤300℃
|
油晶等
|
|
鉻鎳鈦鋼
P型
|
聚四氟乙烯
|
≤150℃
|
硝酸類
|
|
對位聚苯
|
≤200℃
|
|
|
鉻鎳鉬
鈦鋼R型
|
聚四氟乙烯
|
≤150℃
|
醋酸類
|
|
對位聚苯
|
≤200℃
|
|
|
主要零件材料
|
閥體＼閥蓋
|
GB
|
WCB
|
ZGlCrl8Ni9Ti
|
ZGOCfl8Nil2M02Ti
|
|
ASTM
|
WCB
|
CF8
|
CF8M
|
|
球體
|
GB
|
2Cfl3
|
1Cfl8Ni9Ti
|
0Cfl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
閥桿
|
GB
|
2Crl3
|
1Crl8Ni9Ti
|
0Crl8Ni12M02Ti
|
|
ASTM
|
420
|
304
|
316
|
|
閥座
密封面
|
GB
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
聚四氟乙烯
|
對位聚苯
|
|
ASTM
|
|
填料
|
GB
|
柔性石墨
|
柔性石墨
|
柔性石墨
|
|
ASTM
|
|
螺栓
|
GB
|
35
|
0Crl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A193B7
|
A320-B8
|
A320-B8
|
|
螺母
|
GB
|
45
|
0Cfl8Ni9
|
0Crl8Ni9
|
|
ASTM
|
A1942H
|
A194-8
|
A194-8
|
主要連接尺寸
|
公稱壓力
PN
|
公稱通徑
DN
|
尺 寸
|
|
L
|
L0
|
D
|
K
|
d
|
Y
|
b
|
z-do
|
Hw
|
Hd
|
|
1．6MPa
|
50
|
260
|
130
|
165
|
125
|
100
|
|
16
|
4-ф18
|
205
|
265
|
|
65
|
320
|
160
|
185
|
145
|
120
|
|
18
|
4-ф18
|
245
|
295
|
|
80
|
320
|
160
|
200
|
160
|
135
|
|
20
|
8-ф18
|
305
|
345
|
|
100
|
370
|
185
|
220
|
180
|
155
|
|
20
|
8-ф18
|
340
|
420
|
|
125
|
510
|
255
|
250
|
210
|
185
|
|
22
|
8-ф18
|
425
|
465
|
|
150
|
510
|
255
|
285
|
240
|
2’0
|
|
24
|
8-ф23
|
450
|
505
|
|
200
|
580
|
290
|
340
|
295
|
265
|
|
26
|
12-ф23
|
480
|
525
|
|
250
|
670
|
335
|
405
|
355
|
320
|
|
30
|
12-ф25
|
530
|
565
|
|
300
|
760
|
380
|
460
|
410
|
375
|
|
30
|
12-ф25
|
585
|
630
|
|
350
|
850
|
425
|
520
|
470
|
435
|
|
34
|
16-ф25
|
625
|
675
|
|
400
|
980
|
490
|
580
|
525
|
485
|
|
36
|
16-ф30
|
670
|
710
|
|
450
|
1080
|
540
|
640
|
585
|
545
|
|
40
|
20-ф30
|
705
|
770
|
|
500
|
1220
|
610
|
715
|
650
|
608
|
|
44
|
20-ф34
|
765
|
825
|
|
600
|
1360
|
680
|
840
|
770
|
718
|
|
48
|
20-ф41
|
840
|
945
|
|
700
|
1750
|
875
|
910
|
840
|
788
|
|
50
|
24-ф41
|
1050
|
1110
|
|
800
|
1850
|
925
|
1025
|
950
|
898
|
|
52
|
24-ф41
|
1125
|
1220
|
